在TL431的原理圖中,哪些是產生2.5V參考電壓的元件,哪些元件又是運放的主晶體管呢?
哪位大俠能給解釋一下TL431的原理圖,并作一些簡單的分析
誰能分析一下TL431的內部結構
對于TL431,我一般根據它的代表性框圖進行應用,應該說是可以了.但如果對其內部的原理圖能了解清楚的話,應用起來會更得心應手.可惜自已研究了一下,還是不是很明白,所以在此求助.
在TL431的原理圖中,哪些是產生2.5V參考電壓的元件,哪些元件又是運放的主晶體管呢?
哪位大俠能給解釋一下TL431的原理圖,并作一些簡單的分析
在TL431的原理圖中,哪些是產生2.5V參考電壓的元件,哪些元件又是運放的主晶體管呢?
哪位大俠能給解釋一下TL431的原理圖,并作一些簡單的分析
全部回復(19)
正序查看
倒序查看
高手怎么都不出現啊,昨天坐在車上又想了一下,把自已的分析貼出來, 歡迎拍磚或補充.

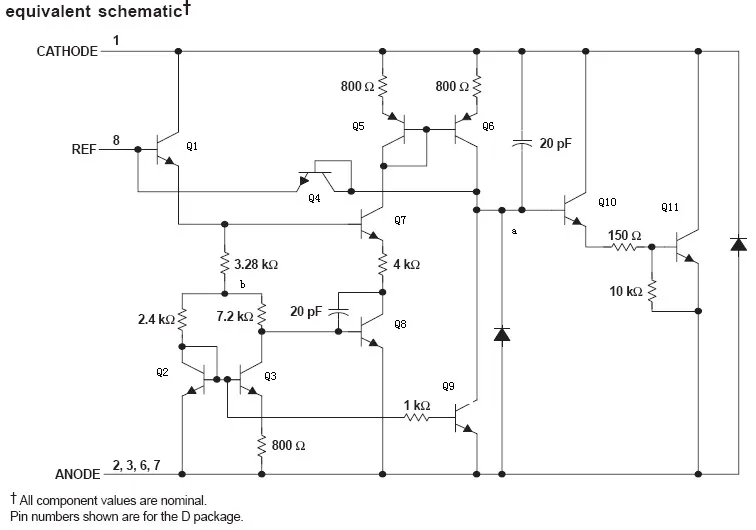

前面的電路圖來自on-semi的datasheet,圖中有一點錯誤,就是Q1發射極與2.4k電阻并不是相連的,正確的電路圖在下面,來自TI的datasheet.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/35/1133326241.jpg');}" onmousewheel="return imgzoom(this);">
Q5和Q6組成電流源,當CA端有電壓后,a端就有了電壓,通過Q4(相當于一個二極管),REF端也就有了電壓,從而Q1工作,使得下面的Q2和Q3也工作.
Q2和Q3共同組成一個微電流源,其be結電壓差ΔVbe給800Ω電阻提供電流,這個電流就是微電流源的電流.7.2k電阻上也是這個電流.
從而b 端就有了電壓,所以 Q7和Q8的基極也有電壓,如果有具體數值是可以算出來.然后Q7和Q8也會外于工作狀態(Q7可能會飽和,而Q8會工作在放大區).由于Q5和Q6組成的電流源的關系,Q6集電極的電流也可以確定下來(等于流過Q7和Q8的電流).
Q6集電極的電流分別流向Q9集電極和Q10的基極,從而去控制Q10和Q11(Q10和Q11組成達林頓管),達到控制CA端的電壓的目的.
前面的電路圖來自on-semi的datasheet,圖中有一點錯誤,就是Q1發射極與2.4k電阻并不是相連的,正確的電路圖在下面,來自TI的datasheet.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/35/1133326241.jpg');}" onmousewheel="return imgzoom(this);">
Q5和Q6組成電流源,當CA端有電壓后,a端就有了電壓,通過Q4(相當于一個二極管),REF端也就有了電壓,從而Q1工作,使得下面的Q2和Q3也工作.
Q2和Q3共同組成一個微電流源,其be結電壓差ΔVbe給800Ω電阻提供電流,這個電流就是微電流源的電流.7.2k電阻上也是這個電流.
從而b 端就有了電壓,所以 Q7和Q8的基極也有電壓,如果有具體數值是可以算出來.然后Q7和Q8也會外于工作狀態(Q7可能會飽和,而Q8會工作在放大區).由于Q5和Q6組成的電流源的關系,Q6集電極的電流也可以確定下來(等于流過Q7和Q8的電流).
Q6集電極的電流分別流向Q9集電極和Q10的基極,從而去控制Q10和Q11(Q10和Q11組成達林頓管),達到控制CA端的電壓的目的.
0
回復
@alabie
高手怎么都不出現啊,昨天坐在車上又想了一下,把自已的分析貼出來,歡迎拍磚或補充.前面的電路圖來自on-semi的datasheet,圖中有一點錯誤,就是Q1發射極與2.4k電阻并不是相連的,正確的電路圖在下面,來自TI的datasheet.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/35/1133326241.jpg');}"onmousewheel="returnimgzoom(this);">Q5和Q6組成電流源,當CA端有電壓后,a端就有了電壓,通過Q4(相當于一個二極管),REF端也就有了電壓,從而Q1工作,使得下面的Q2和Q3也工作.Q2和Q3共同組成一個微電流源,其be結電壓差ΔVbe給800Ω電阻提供電流,這個電流就是微電流源的電流.7.2k電阻上也是這個電流.從而b端就有了電壓,所以Q7和Q8的基極也有電壓,如果有具體數值是可以算出來.然后Q7和Q8也會外于工作狀態(Q7可能會飽和,而Q8會工作在放大區).由于Q5和Q6組成的電流源的關系,Q6集電極的電流也可以確定下來(等于流過Q7和Q8的電流).Q6集電極的電流分別流向Q9集電極和Q10的基極,從而去控制Q10和Q11(Q10和Q11組成達林頓管),達到控制CA端的電壓的目的.
頂一頂
0
回復
@alabie
高手怎么都不出現啊,昨天坐在車上又想了一下,把自已的分析貼出來,歡迎拍磚或補充.前面的電路圖來自on-semi的datasheet,圖中有一點錯誤,就是Q1發射極與2.4k電阻并不是相連的,正確的電路圖在下面,來自TI的datasheet.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/35/1133326241.jpg');}"onmousewheel="returnimgzoom(this);">Q5和Q6組成電流源,當CA端有電壓后,a端就有了電壓,通過Q4(相當于一個二極管),REF端也就有了電壓,從而Q1工作,使得下面的Q2和Q3也工作.Q2和Q3共同組成一個微電流源,其be結電壓差ΔVbe給800Ω電阻提供電流,這個電流就是微電流源的電流.7.2k電阻上也是這個電流.從而b端就有了電壓,所以Q7和Q8的基極也有電壓,如果有具體數值是可以算出來.然后Q7和Q8也會外于工作狀態(Q7可能會飽和,而Q8會工作在放大區).由于Q5和Q6組成的電流源的關系,Q6集電極的電流也可以確定下來(等于流過Q7和Q8的電流).Q6集電極的電流分別流向Q9集電極和Q10的基極,從而去控制Q10和Q11(Q10和Q11組成達林頓管),達到控制CA端的電壓的目的.
再補充一點:
Q7基極的電壓應該是REF電壓減去Q1的BE結電壓,假設Vbe=0.7V,則Q7基極的電壓就是2.5V-0.7V=1.8V左右,這點電壓應該是基本恒定的.
當REF端外加的電壓大于2.5V時,流過Q1的電流就會加大,這個加大的電流通過3.28k電阻和7.2k電阻會使Q8基極電流加大,Q5Q6電流源的電流變大(即Q6集電極的電流),從而Q10和Q11的獲得的驅動電流也會變大,CATHODE端的電壓會變小.
同理,如果REF端的電壓小于2.5V時,CATHOD端的電壓會變大.
Q7基極的電壓應該是REF電壓減去Q1的BE結電壓,假設Vbe=0.7V,則Q7基極的電壓就是2.5V-0.7V=1.8V左右,這點電壓應該是基本恒定的.
當REF端外加的電壓大于2.5V時,流過Q1的電流就會加大,這個加大的電流通過3.28k電阻和7.2k電阻會使Q8基極電流加大,Q5Q6電流源的電流變大(即Q6集電極的電流),從而Q10和Q11的獲得的驅動電流也會變大,CATHODE端的電壓會變小.
同理,如果REF端的電壓小于2.5V時,CATHOD端的電壓會變大.
0
回復
@劍心
為什么要有20pF的補償電容?搞的跟0.1u外部電容并聯的時候會自激.
是這個圖吧
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1133761803.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1133761803.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@alabie
高手怎么都不出現啊,昨天坐在車上又想了一下,把自已的分析貼出來,歡迎拍磚或補充.前面的電路圖來自on-semi的datasheet,圖中有一點錯誤,就是Q1發射極與2.4k電阻并不是相連的,正確的電路圖在下面,來自TI的datasheet.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/35/1133326241.jpg');}"onmousewheel="returnimgzoom(this);">Q5和Q6組成電流源,當CA端有電壓后,a端就有了電壓,通過Q4(相當于一個二極管),REF端也就有了電壓,從而Q1工作,使得下面的Q2和Q3也工作.Q2和Q3共同組成一個微電流源,其be結電壓差ΔVbe給800Ω電阻提供電流,這個電流就是微電流源的電流.7.2k電阻上也是這個電流.從而b端就有了電壓,所以Q7和Q8的基極也有電壓,如果有具體數值是可以算出來.然后Q7和Q8也會外于工作狀態(Q7可能會飽和,而Q8會工作在放大區).由于Q5和Q6組成的電流源的關系,Q6集電極的電流也可以確定下來(等于流過Q7和Q8的電流).Q6集電極的電流分別流向Q9集電極和Q10的基極,從而去控制Q10和Q11(Q10和Q11組成達林頓管),達到控制CA端的電壓的目的.
"a端就有了電壓,通過Q4(相當于一個二極管),REF端也就有了電壓,"
如你所說,Q4導通,則a端電壓為2.5+0.7=3.2V,Q10,11必定飽和,所以是有問題的.Q4我感覺是做保護用的,即REF對地短路時,使Q10,11關閉.不知2.5V的基準是怎么出來的?
如你所說,Q4導通,則a端電壓為2.5+0.7=3.2V,Q10,11必定飽和,所以是有問題的.Q4我感覺是做保護用的,即REF對地短路時,使Q10,11關閉.不知2.5V的基準是怎么出來的?
0
回復
@cmg
"a端就有了電壓,通過Q4(相當于一個二極管),REF端也就有了電壓,"如你所說,Q4導通,則a端電壓為2.5+0.7=3.2V,Q10,11必定飽和,所以是有問題的.Q4我感覺是做保護用的,即REF對地短路時,使Q10,11關閉.不知2.5V的基準是怎么出來的?
其實我說的是CA間剛加上電壓(R端懸空)啟動時的情況,穩定工作以后Q4應該不會導通了.
0
回復
@zjueexuye
Q5Q6組成鏡像電流源,通過Q4和Q1發射極,Q2Q3使電路啟動Q2Q3組成能隙基準,使Q2Q3基極電壓恒定,此電壓基準通過1K的電阻驅動Q9,Q9工作在放大狀態,集電極電流恒定如果REF電壓增大,通過Q1Q7Q8,使Q5的電流增大,通過鏡像,Q6的電流也增大,而19的電流不變,所以流入Q10Q11基極的電流增大,K端輸出減小
“Q2Q3組成能隙基準,使Q2Q3基極電壓恒定”
不好意思,這個不太懂,什么是能隙基準,具體是怎樣工作的,大俠能不能稍微解釋的詳細一些,謝謝!!
不好意思,這個不太懂,什么是能隙基準,具體是怎樣工作的,大俠能不能稍微解釋的詳細一些,謝謝!!
0
回復
@alabie
“Q2Q3組成能隙基準,使Q2Q3基極電壓恒定”不好意思,這個不太懂,什么是能隙基準,具體是怎樣工作的,大俠能不能稍微解釋的詳細一些,謝謝!!
翻了一下書,發現一般三極管的飽和電流是跟發射極的面積成正比的,一般在做能隙基準的時候,把兩個三極管的發射極做成不同的發射極面積
而Ic=Is*exp(Vbe/Vt),
其中Is是飽和電流,Vt是熱電壓(約26mV),那么Vbe=Vt*Ln(Ic/Is)
流過Q3的電流就是
Ic3=(Vbe2-Vbe3)/800=Ln(Ic2Is3/Ic3Is2),
其中Ic2,Is3/Is2是定值,那么Ic3也就定下來了
這些電流定下來后,REF的電壓也就確定了
而Ic=Is*exp(Vbe/Vt),
其中Is是飽和電流,Vt是熱電壓(約26mV),那么Vbe=Vt*Ln(Ic/Is)
流過Q3的電流就是
Ic3=(Vbe2-Vbe3)/800=Ln(Ic2Is3/Ic3Is2),
其中Ic2,Is3/Is2是定值,那么Ic3也就定下來了
這些電流定下來后,REF的電壓也就確定了
0
回復
@zjueexuye
翻了一下書,發現一般三極管的飽和電流是跟發射極的面積成正比的,一般在做能隙基準的時候,把兩個三極管的發射極做成不同的發射極面積而Ic=Is*exp(Vbe/Vt),其中Is是飽和電流,Vt是熱電壓(約26mV),那么Vbe=Vt*Ln(Ic/Is)流過Q3的電流就是Ic3=(Vbe2-Vbe3)/800=Ln(Ic2Is3/Ic3Is2),其中Ic2,Is3/Is2是定值,那么Ic3也就定下來了這些電流定下來后,REF的電壓也就確定了
哪2.5V的基準是怎么出來的?
