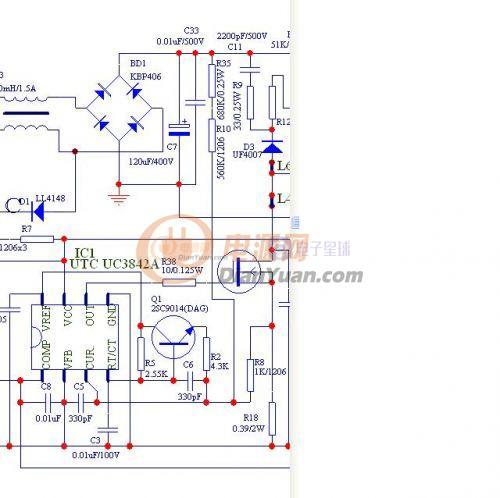

UC 3842的問題，Q1的這樣接的作用？

 高手： 分析一下，Q1的這樣接的作用？在線等。。。。
全部回復(13)
正序查看
倒序查看
LV.1
2
2010-09-28 14:12

斜波補償啊

0
回復
k432613
LV.7
3
2010-09-28 14:35
@
斜波補償啊

哦!還有為什么要引入兩個R10、R35？

0
回復
k432613
LV.7
4
2010-09-28 14:46
@k432613
哦!還有為什么要引入兩個R10、R35？
 再看看那個光耦和IC的接法，怎么原理呀？
0
回復
2010-09-28 21:11
@k432613
[圖片] 再看看那個光耦和IC的接法，怎么原理呀？

用R10，R35是不是引入電源波紋與R14電流波紋一起進行斜率補償？

那個光耦和IC的接法：1腳是內部運放的輸出端，通常用來與2腳構成反饋回路，2腳輸入超過2.5V的電壓時，1輸出與2腳相反的電壓。也就是說1腳接地可以讓振蕩器停振，所以光耦與過壓死鎖保護電路是通過1腳來控制IC的！

0
回復
k432613
LV.7
6
2010-09-29 08:07
@zhijian1024
用R10，R35是不是引入電源波紋與R14電流波紋一起進行斜率補償？那個光耦和IC的接法：1腳是內部運放的輸出端，通常用來與2腳構成反饋回路，2腳輸入超過2.5V的電壓時，1輸出與2腳相反的電壓。也就是說1腳接地可以讓振蕩器停振，所以光耦與過壓死鎖保護電路是通過1腳來控制IC的！

0
回復
米老鼠
LV.8
7
2010-09-29 08:53
@zhijian1024
用R10，R35是不是引入電源波紋與R14電流波紋一起進行斜率補償？那個光耦和IC的接法：1腳是內部運放的輸出端，通常用來與2腳構成反饋回路，2腳輸入超過2.5V的電壓時，1輸出與2腳相反的電壓。也就是說1腳接地可以讓振蕩器停振，所以光耦與過壓死鎖保護電路是通過1腳來控制IC的！

我的理解是

那個光耦是做電壓調整的，而不是保護

如你所說，3842的2腳是反饋放大器的反相輸入端，1腳是放大器輸出

這個電路2腳直接接地，通過光耦控制1腳電位來調整輸出占空比

也就是說跳過了芯片內部的反饋放大器

這樣做的好處是反饋環路增益沒那么高，工作比較穩定些

0
回復
k432613
LV.7
8
2010-09-29 09:50
@米老鼠
我的理解是那個光耦是做電壓調整的，而不是保護如你所說，3842的2腳是反饋放大器的反相輸入端，1腳是放大器輸出這個電路2腳直接接地，通過光耦控制1腳電位來調整輸出占空比也就是說跳過了芯片內部的反饋放大器這樣做的好處是反饋環路增益沒那么高，工作比較穩定些
0
回復
jqun
LV.6
9
2010-09-29 13:52
@k432613
哦!還有為什么要引入兩個R10、R35？
由于是全電壓輸入，有這兩個電阻可以使保護點在整個電壓范圍內幾乎一樣。哥們該對3842好好研究。
0
回復
k432613
LV.7
10
2010-09-29 14:00
@jqun
由于是全電壓輸入，有這兩個電阻可以使保護點在整個電壓范圍內幾乎一樣。哥們該對3842好好研究。

謝謝了。。才開始搞LED電源，，，，

0
回復
2010-09-29 14:48
@jqun
由于是全電壓輸入，有這兩個電阻可以使保護點在整個電壓范圍內幾乎一樣。哥們該對3842好好研究。
，不錯，電壓前饋！
0
回復
powercheng
LV.9
12
2010-09-29 14:58
斜坡補償，頻率抖動。
0
回復
yong168
LV.7
13
2010-09-29 16:26
@讓你記得我的好
[圖片]，不錯，電壓前饋！
看來好像挺復雜的
0
回復
k432613
LV.7
14
2010-09-29 16:27
@讓你記得我的好
[圖片]，不錯，電壓前饋！
呵呵，，你那里有沒有可以生產的板。。12V1A
