各位大蝦，

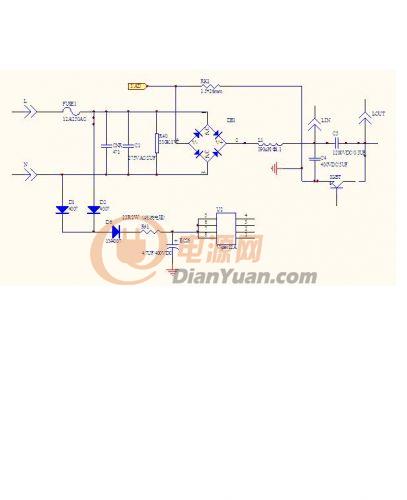

我在做電磁爐，發現標準規定在過浪涌的時候需要把壓敏電阻去掉，這就使我郁悶了，本來電路加471的壓敏電阻可以過L-N 2kv的浪涌，去掉壓敏電阻后，2kv一上去，整流橋(DS20B80)就爆掉了，給位大哥有什么好的方法解決。下面是我的電路圖。
浪涌測試
全部回復(7)
正序查看
倒序查看
@luxing123
[圖片]AC220V電源線防雷（浪拓電子）-2010-2 安規測試。耐壓測試考察的是設備絕緣性，要求設備中使用的固體絕緣應具有足夠的抗電強度。絕緣應承受標準規定的交流試驗電壓(波形基本上為正弦波，頻率為50～60Hz)或等同于交流試驗電壓峰值的直流電壓。在試驗期間，試驗電壓要從零逐漸升高到規定的電壓值，并在該電壓值上持續60s，這期間絕緣不應擊穿。
我不太明白你的意思，我指的是安規測試中的浪涌測試，DS20B80的反向耐壓只有800V,而浪涌2KV,如何把能量泄放掉，而不能使用壓敏電阻累的防浪涌裝置
0
回復
不好意識啊，問一下，你用的是什么標準啊，沒聽說安規要測試?yán)擞康?！我out了！
@langtuodianzi
[圖片] 作為防護器件，壓敏電阻既可以使用在L-N之間，又可以使用在L、N對地之間，當其使用在L、N對地之間時，就必須和放電管一起使用了，有時候還再加保險絲。否則，基本絕緣如何保證阿，這在相關的安規標準中有明確的。
他的好像是沒有地的! L-N之間加壓敏電阻就好??！沒有問題的，他自己都搞不清楚安規和EMC，在L上串一個熱敏也能搞定，就是要合適選擇，不然熱敏會爆掉的，
0
回復
