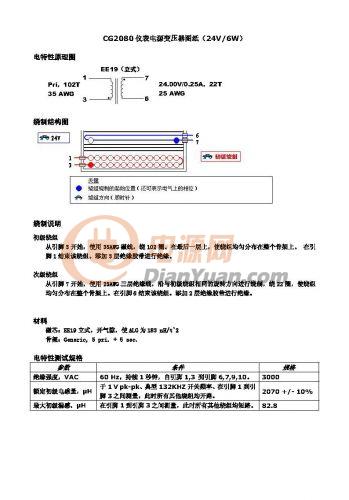

麻煩各位大蝦幫我審核一下電路和變壓器設計

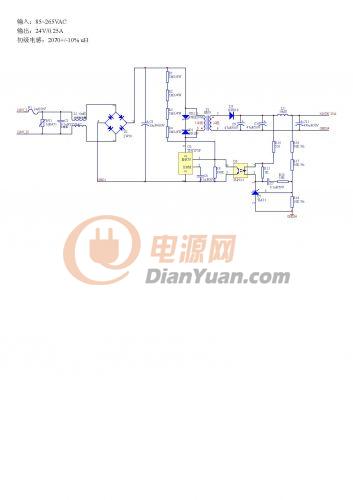

我用TNY275設計了一款電源：輸入85~265VAC，輸出：24V/0.25A

由于是第一次設計，不知道我的設計方案是否有問題，麻煩各位高手幫我審核一下，謝謝！

全部回復(3)
正序查看
倒序查看
謝厚林
LV.12
2
2010-10-27 11:43
我看了一下你的電路圖，發現輸出二極管是5819，耐壓不夠，需要能改耐壓高的二極管。
0
回復
csggg
LV.4
3
2010-11-22 19:00

兄弟，你真幸福，做6W用EE19的變壓器，我做6W只讓用EE13的。

0
回復
謝厚林
LV.12
4
2010-11-22 23:26
@謝厚林
我看了一下你的電路圖，發現輸出二極管是5819，耐壓不夠，需要能改耐壓高的二極管。
EN腳不能在有上拉電阻時，還接電阻到地。
0
