120W反激開關電源變壓器（有圖）

幫忙看看這個變壓器可以嗎？剛開始學電源，不是很會算

Np:46T Φ0.5；

Ns:15T Φ0.6*2

Nf:8T  Φ0.3 ；

Lp:750uH

用PQ32/30做

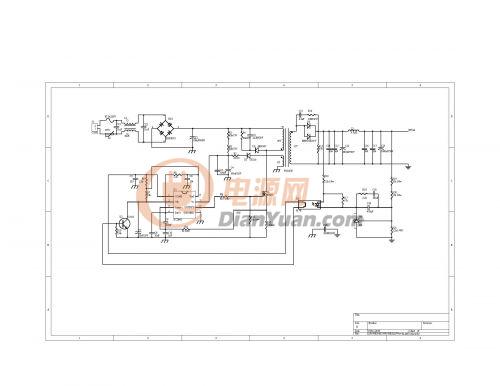

原理圖：



全部回復(26)
正序查看
倒序查看
hk2007
LV.8
2
2010-11-19 10:12

你的120W的機子，不加PFC么？

0
回復
XXKGDY
LV.6
3
2010-11-19 10:17
@hk2007
你的120W的機子，不加PFC么？

做出來，測試結果如何？波形怎樣？吸收電容小了，換103吧。

0
回復
yong168
LV.7
4
2010-11-19 10:27
圖上的變壓器相位是不是有點怪？~~
0
回復
liuhou
LV.9
5
2010-11-19 10:44
@yong168
圖上的變壓器相位是不是有點怪？~~
120W用反激啊，你的輸出是多少V啊，還有，變壓器的感量肯定大了，減少到400UH。
0
回復
hk2007
LV.8
6
2010-11-19 10:45
@yong168
圖上的變壓器相位是不是有點怪？~~

沒錯阿，是反激式的

0
回復
BYS001
LV.2
7
2010-11-19 10:46
@yong168
圖上的變壓器相位是不是有點怪？~~

相位沒有問題吧

變壓器還沒做出來，準備做出來測試

0
回復
hk2007
LV.8
8
2010-11-19 10:47
@liuhou
120W用反激啊，你的輸出是多少V啊，還有，變壓器的感量肯定大了，減少到400UH。
看他圖上標的：30V/4A
0
回復
hk2007
LV.8
9
2010-11-19 10:51
@BYS001
相位沒有問題吧變壓器還沒做出來，準備做出來測試

什么輸入條件？ 全電壓的么？

0
回復
BYS001
LV.2
10
2010-11-19 10:53
@hk2007
你的120W的機子，不加PFC么？

不準備加PFC了

實際用的時候電流2A左右

0
回復
BYS001
LV.2
11
2010-11-19 10:54
@hk2007
什么輸入條件？全電壓的么？
是全電壓的啊
0
回復
BYS001
LV.2
12
2010-11-19 10:56
@liuhou
120W用反激啊，你的輸出是多少V啊，還有，變壓器的感量肯定大了，減少到400UH。
電感量到時做幾種出來試試
0
回復
hk2007
LV.8
13
2010-11-19 10:57
@BYS001
是全電壓的啊

要是在90V下來算變壓器的話，再沒有PFC，那輸入電容就要200多UF了。

0
回復
BYS001
LV.2
14
2010-11-19 11:17
@hk2007
要是在90V下來算變壓器的話，再沒有PFC，那輸入電容就要200多UF了。
笑話了，不太懂PFC，起緊找點資料看看
0
回復
hk2007
LV.8
15
2010-11-19 11:20
@BYS001
笑話了，不太懂PFC，起緊找點資料看看

120W,要過安規的話，必須得加PFC。

一般電源，功率大于75W，就要求加了。

0
回復
BYS001
LV.2
16
2010-11-19 11:37
@hk2007
120W,要過安規的話，必須得加PFC。一般電源，功率大于75W，就要求加了。
多謝hk2007指點，如果我不需要過安規的話，你看我這個電路有沒有重大缺陷？
0
回復
hk2007
LV.8
17
2010-11-19 11:44
@BYS001
多謝hk2007指點，如果我不需要過安規的話，你看我這個電路有沒有重大缺陷？

你的輸入電容為100UF的，要是在90V的輸入電壓條件下，是沒法帶滿載的。

當然你要是只賣國內客戶（中國220V），那是沒問題的。你可以先調試，有問題在討論。

另外：輸出二極管的電流規格有點小了，會比較燙

0
回復
BYS001
LV.2
18
2010-11-19 11:50
@hk2007
你的輸入電容為100UF的，要是在90V的輸入電壓條件下，是沒法帶滿載的。當然你要是只賣國內客戶（中國220V），那是沒問題的。你可以先調試，有問題在討論。另外：輸出二極管的電流規格有點小了，會比較燙

謝謝，我現在叫人幫忙做等變壓器，等做出來就調試

0
回復
liuhou
LV.9
19
2010-11-19 14:09
@BYS001
謝謝，我現在叫人幫忙做等變壓器，等做出來就調試
其實很多國內用的都沒加PFC，這個不奇怪。
0
回復
songxium
LV.7
20
2010-11-19 21:35
@BYS001
笑話了，不太懂PFC，起緊找點資料看看
可以先試試看看行不行，感覺應該沒什么問題。
0
回復
cheng111
LV.11
21
2010-11-19 22:47
@BYS001
不準備加PFC了實際用的時候電流2A左右
你的工作頻率設置的是多少
0
回復
cheng111
LV.11
22
2010-11-19 22:48
@liuhou
其實很多國內用的都沒加PFC，這個不奇怪。

看看你做的效果...

0
回復
2010-11-25 20:17

120w的功率很大了，不適合用反激拓撲，變壓器的電流應力太大了

建議你用正激拓撲


0
回復
cheng111
LV.11
24
2010-11-25 23:33
@寂寞PN結
120w的功率很大了，不適合用反激拓撲，變壓器的電流應力太大了建議你用正激拓撲
可能他只做一個這個型號
0
回復
zero3210
LV.7
25
2010-11-26 00:38
@寂寞PN結
120w的功率很大了，不適合用反激拓撲，變壓器的電流應力太大了建議你用正激拓撲
用LLC也可以 現在很多這樣的方案
0
回復
wheelzhou
LV.9
26
2010-11-26 10:07
@zero3210
用LLC也可以現在很多這樣的方案
期待，測試結果和我們要分享噢……
0
回復
BYS001
LV.2
27
2010-11-26 10:54
@wheelzhou
期待，測試結果和我們要分享噢……
還在調試,沒什么大問題了,變壓器需要調整一下S圈數
