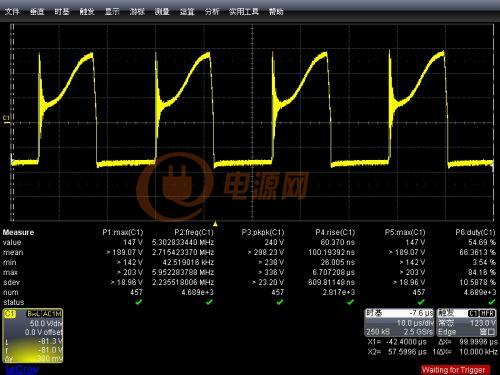

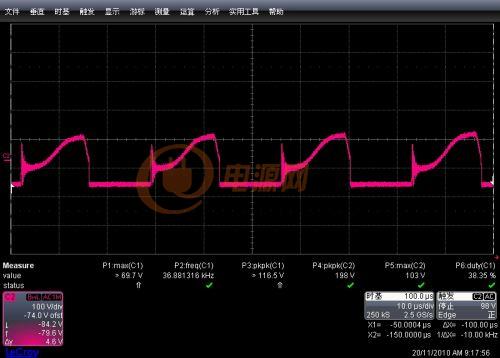

MOS的 VDS波形，在90V-100V的時候變尖，高壓很好，請問大俠有什么方法降下來！有圖！


全部回復(13)
正序查看
倒序查看
fsxqw
LV.9
2
2010-11-20 23:29

我也很想知道原因和解決的方法，持續關注此貼

0
回復
陳興
LV.4
3
2010-11-21 10:54
尖峰與變壓器初次級漏感有直接關系。
0
回復
wzx123
LV.5
4
2010-11-21 13:33

也遇到過相關的情況，關注中，希望大俠可以給解答一下

0
回復
2010-11-21 13:56

優化吸收電路

減小漏感

0
回復
2010-11-21 15:36
@powercheng
優化吸收電路減小漏感

旅長，請問下，能詳細的說下嘛！

我打算加大感量和圈數！

變壓器哪種繞線方式能減小漏感！



0
回復
yong168
LV.7
7
2010-11-21 18:15
@powercheng
優化吸收電路減小漏感
同意，吸收電路得優化下，減少漏感首先選好磁芯~繞線的時候要盡量繞緊密點，不要漏感也會很大
0
回復
2010-11-21 23:26
@yong168
同意，吸收電路得優化下，減少漏感首先選好磁芯~繞線的時候要盡量繞緊密點，不要漏感也會很大

高手哪里去了！

0
回復
2010-11-27 13:29
@wuzhonggui
[圖片]高手哪里去了！

現在減小感量，就可以的。

并且改變了繞線方式，也就是減小漏感。

0
回復
jepsun
LV.9
10
2010-11-27 16:28
@wuzhonggui
旅長，請問下，能詳細的說下嘛！我打算加大感量和圈數！變壓器哪種繞線方式能減小漏感！
三明治繞法，增強繞組間的耦合！
0
回復
chendelei
LV.8
11
2010-11-27 21:23
@wuzhonggui
現在減小感量，就可以的。并且改變了繞線方式，也就是減小漏感。
關注.
0
回復
bode
LV.9
12
2010-11-27 21:43

兄臺，你這是什么拓?fù)浒?？大家好像都默認是反激CCM模式阿~

有沒有看過母線電壓呢，是否平滑？

要是母線輸入電壓紋波較大，就要處理整流濾波電路了，一級級的去排查~

0
回復
zhengriwen
LV.1
13
2013-09-04 15:40
@bode
兄臺，你這是什么拓?fù)浒ⅲ看蠹液孟穸寄J(rèn)是反激CCM模式阿~有沒有看過母線電壓呢，是否平滑？要是母線輸入電壓紋波較大，就要處理整流濾波電路了，一級級的去排查~

這波形不是正常工作的波形，先看看回路上有其他問題吧

0
回復
2013-09-04 17:49

啥拓?fù)淠兀?/p>

如果是CCM，減小減量，使其不要工作在CCM狀態。。DCM狀態時，尖峰會比較好。。。
