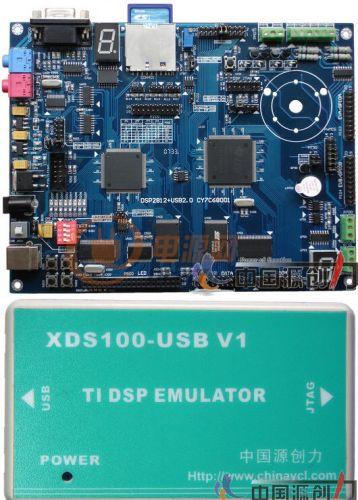

DSP2812+USB2.0 CY7C68001開發板

官網鏈接：http://www.chinaycl.com/Chinese/Bs_ProductShow.asp?ArticleID=110

XDS100-USB  V1版TI DSP仿真器

官網鏈接：http://www.chinaycl.com/Chinese/Bs_ProductShow.asp?ArticleID=131

聯系人：   雷先生
電話：     13755025580
QQ:        19208093     406291081
E_MAIL:    hclei@163.com    chinaycltech@163.com

關鍵詞：  TMS320F2812開發板 DSP2812開發板 F2812開發板 2812開發板  USB2.0  XDS100 開發板 電機驅動 數據采集



    TMS320F2812 DSP是TI公司最新推出的功能強大的32位定點DSP，是TMS320LF2407A的升級版本，最大的特點是速度比TMS320LF2407A有了質的飛躍，從最高40M躍升到TMS320F2812的150M，處理數據位數也從16位定點躍升到32位定點。最大的亮點是其擁有EVA、EVB事件管理器和配套的12位16通道的AD數據采集，使其對電機控制得心應手。再加上豐富的外設，如CAN等，很容易組成為測控系統里面的一個模塊。
    本套件是一套基于TMS320F2812 DSP的學習開發平臺，不僅擴展了TMS320F2812的所有外設的功能，提供了各個物理接口的電平轉換芯片，還擴展了USB2.0高速接口、SD卡存儲接口和256MByte的NAND FLASH，滿足大部分測控系統的硬件需求。同時，為了使大家充分掌握2812的強大功能，以及與DSP開發相關的各類外部接口器件的使用，縮短產品開發周期，提供了豐富的試驗及源代碼，并且每一個源代碼都是一個模版，在次基礎上稍微修改就能滿足各種不同系統的要求，是學習TMS320F2812和測控系統開發的理想平臺。



一、主要特點：

01. 擴展了USB 2.0高速接口
02. 擴展了256M的NAND FLASH
03. 擴展了SD卡接口
04. 擴展了CAN接口
05. 擴展了RS232接口
06. 擴展了RS485接口
07. 擴展了圖形及字符液晶接口
08. 提供了所有實驗的源代碼
09. 提供了USB的DDK驅動源代碼
10. 提供了USB應用程序源代碼

二、軟件源代碼（所有代碼都是C語言編寫）：

01. 定時器0 往返流水燈實驗
02. 定時器2  LED交替閃爍實驗
03. 事件管理器（EVA）LED交替閃爍實驗
04. SPI總線數碼管實驗
05. I2C總線數碼管實驗
06. GPIO蜂鳴器試驗
07. 外部擴展RAM讀寫實驗
08. 外部擴展FLASH讀寫試驗
09. 4按鍵實驗
10. 外部中斷控制實驗
11. F2812內部的A/D 轉換實驗
12. SPI串行D/A 轉換實驗
13. F2812內部的A/D和外擴SPI串行D/A聯合實驗
14. RS232 接口通訊實驗
15. CAN 總線接口實驗
16. 基于SPI和McBSP的音頻輸出實驗
17. 1602A字符液晶顯示實驗
18. 串行FLASH讀寫實驗
19. 直流電機控制實驗
20. 步進電機控制實驗
21. RS485 接口通訊實驗
22. SD讀寫試驗
23. NAND FLASH讀寫試驗
24. USB數據輸入試驗
25. USB數據LOOPBACK試驗
26. USB驅動開發試驗
27. CPLD源代碼

三、硬件資源：

01. 核心是DSP 處理器TMS320F2812
02. 擴展一片Altera CPLD，簡化擴展設備的控制
03. 擴展 256K × 16 位SRAM（基本配置），最大可擴展到512K * 16 位
04. 擴展512K × 16 位FLASH，方便程序存儲
05. 擴展256MByte×8位的AND FLASH（AMUNG K9F2G08），方便數據存儲
06. 擴展1 路USB 2.0高速接口（CY7C68001），方便同PC 進行USB通訊
07. 擴展SD卡接口，方便數據存儲
08. 擴展SPI接口EEPROM一片
09. 提供直流電機控制接口
10. 提供步進電機控制接口，提供限流電阻，防短路燒壞驅動芯片
11. 提供12864 中文圖形液晶接口，有數據驅動隔離驅動
12. 提供1602A 字符液晶接口，有數據驅動隔離驅動
13. 提供1 個SPI接口8 段數碼管
14. 提供1 個I2C接口8 段數碼管
15. 提供8 個LED 發光管，方便演示實驗和狀態指示
16. 提供1個獨立電源開關，有500mA自恢復保險，保護供電電源安全
17. 提供4個按鍵輸入，用于GPIO鍵盤試驗，其中一個兼顧外部中斷試驗
18. 提供4位撥碼開關
19. 提供復位芯片MAX811，復位可靠，獨立復位按鈕可手工復位
20. 提供1 路RS-232 接口，可連接PC 進行通信
21. 提供1 路RS-485 接口，方便用戶組網
22. 提供1 路CAN2.0 接口，方便用戶組網
23. 提供16 路A/D 輸入接口
24. 提供1 路A/D 輸入測試接口
25. 提供1 路SPI接口12位D/A 輸出接口
26. 提供耳機插孔，可以方便地實現放音功能
27. 提供話筒插孔，可以方便地進行錄音功能
28. McBSP接口采用74CBT3257進行多路復用
30. 總線開放：數據線、地址線、 控制線、特殊功能引腳全部引出，方便用戶對信號的測試及二次開發
31. 可選外部電源、USB 總線供電
32. 物理尺寸：180 ×145mm的4層板設計

四、軟件光盤：

01. 提供完整的原理圖（PDF格式）
02. 提供器件的PROTEL 庫
03. 提供所有實驗的C 語言源代碼，均有詳細注釋
04. 提供USB2.0的DDK驅動程序源碼
05. 提供USB2.0的VC＋＋ 6.0應用程序源碼
06. 提供在線燒寫FLASH 的方法與工具，用以固化用戶自己的程序
07. 提供開發板上全部芯片的芯片資料
08. 送原版TI DSP 開發環境CCS for C2000，僅供學習用
09. 提供仿真器驅動及其他相關學習資料
10. 贈送串口調試助手、USB調試軟件及開發過程中用到的工具軟件
11. 提供USB1.1、USB2.0協議的中英文文檔
12. 提供CAN2.0 規范文檔
13. 贈送驅動開發的書籍及文檔
14. 提供詳細開發用戶手冊，對開發使用本開發板提供全面的技術支持

五、配置清單：

01. DSP2812+USB2.0 CY7C68001開發板一塊
02. 直流5V電機一個
03. 串口線一根
04. USB線一根
05. 5V/1A開關電源一個
06. 光盤一張



XDS100-USB  V1版TI DSP仿真器

官網鏈接：http://www.chinaycl.com/Chinese/Bs_ProductShow.asp?ArticleID=131

聯系人：   雷先生
電話：     13755025580
QQ:        19208093   406291081
E_MAIL:    hclei@163.com chinaycltech@163.com

    XDS100-USB V1仿真器是XDS100 JTAG仿真技術的第一個版本，支持TI各種芯片調試。支持CCS_V3.3和V4及更高的版本的Code Composer Studio?？捎糜赬P、Vista和WIN 7等操作系統。

一、產品主要特點：

1、支持多種處理器：TMS320C28x、TMS320C54x、TMS320C55x、TMS320C64x+、TMS320C674x等
2、具有完善的調試功能（連接/斷開，讀/寫內存，讀取寄存器，加載程序，運行、停止步驟，支持斷點調試，實時模式）
3、具有完善的仿真功能，支持JTAG復位、等待再復位啟動模式、上電復位啟動模式，支持帶FLASH的芯片的燒寫（如C2000系列）
4、支持的CCS3.3、CCS4及更高版本的Code Composer Studio ，注意XDS100 V2不支持CCS 3.3
5、支持Windows XP、Windows Vista、WIN 7等版本的操作系統
6、支持斷電檢測、支持自適應時鐘
7、14PIN的標準JTAG接口，支持TI 芯片處理器
8、精美的塑料外殼，小巧攜帶方便

二、配置清單：

1、XDS100-USB  V1仿真器一臺（塑料外殼）
2、高檔USB2.0高速連接線一條
3、14針JTAG排線一條
4、資料光盤一張
