幫忙講一下

電阻和電容并聯,然后串接二極管輸出的作用

電容串電阻并聯二極管的作用

全部回復(12)

只看樓主

正序查看

倒序查看

碧海銀沙

LV.6

2004-06-24 12:05

寫錯了吧!是二次側整流部分,電阻與電容串聯,然後與二極管並聯.
二極管關斷後,吸收反向電壓尖峰的.
你可以用示波器看一下二極管兩端的電壓波形!

回復

lnaszcy

LV.2

2004-06-24 13:47

@碧海銀沙

寫錯了吧!是二次側整流部分,電阻與電容串聯,然後與二極管並聯.二極管關斷後,吸收反向電壓尖峰的.你可以用示波器看一下二極管兩端的電壓波形!

電阻與電容并聯然后接反向的二極管

回復

碧海銀沙

LV.6

2004-06-24 14:04

@lnaszcy

電阻與電容并聯然后接反向的二極管

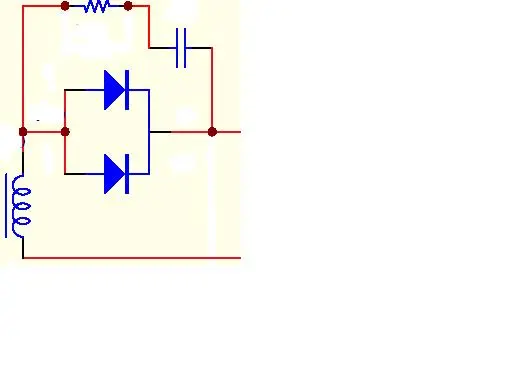

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/18/1088057023.jpg');}" onmousewheel="return imgzoom(this);">
怎樣反向?是否是這樣?把線路傳上來吧!

回復

group-z

LV.7

2004-06-24 14:18

@碧海銀沙

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/18/1088057023.jpg');}"onmousewheel="returnimgzoom(this);">怎樣反向?是否是這樣?把線路傳上來吧!

假設二極管的陽極是A點,陰極是B點,在A點為高的時候,電阻與電容是不工作的,當A點為低,B點為高的時候,電容導通,電阻與二極管陽極有一個電壓差,這個壓差就消耗在這個電阻上,起到一個吸收關斷尖峰的作用.

回復

lnaszcy

LV.2

2004-06-24 14:47

@碧海銀沙

您好:
我現在有圖紙用PROTEL畫的,在畫板上剪切,想上傳到網上,路徑都對,但傳不上文字可以,您是怎么做的

回復

lnaszcy

LV.2

2004-06-24 16:02

@碧海銀沙

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/18/1088064126.bmp');}" onmousewheel="return imgzoom(this);">
