不知道現在有沒有這樣的一種IC

不過我有個建議,先升到17V再降到14.3V分兩部份電路完成.

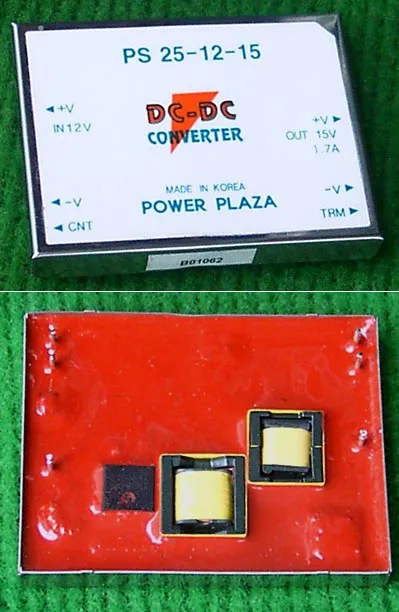

輸入DC12V(9V-15),輸出15V,(13-16)電流1.7A500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1134819384.jpg');}" onmousewheel="return imgzoom(this);">http://www.dz98.com/al.htm

能否提供線路圖

各位高手,能看看此問題嗎?

LT3780 可能就貴點.

沒法用,太貴了

用3843就好了

能否說說你的思路

用3843做flyback,或者sepic

已經在試驗中,采用3845,用16的鐵硅鋁環,17:12的匝比,試驗結果還沒出來,謝謝樓上的提醒,噢,FLYBACK方式.

匝比差不多,但是感覺sepic的效率會要高一些

隨便找一個升壓IC,只要功率足夠滿足輸入9V和輸出15V以上電流1A以上的,然后用SEPIC回路就可以了.

兄弟看看這個!
1136269373.pdf

不考慮成本的話
ltc3780可以
出1~1.5個安培還是沒有問題的
不過每塊75塊錢
檢測電阻20塊錢
電路可按pdf給的電路,

是個好方法

關注

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/61/24511201070168.gif');}" onmousewheel="return imgzoom(this);">
http://www.micro-bridge.com/FP5138.asp

NCP3063 ok!
1064111201076684.pdf

是車載電源吧,我做過,用3843,反激式,輸出可達2A

想請問一下,你在做低壓輸入,例如40V輸入,30V2A輸出,變壓器的占空比設為多少,

謝謝!有中文資料嗎?

我公司代理LeadChip(上海嶺芯微電子) 電源IC
目前有降壓IC LC2319 參數如下:
Vin=3.6V-20 V

Vfb = 1.25V

Vout=1.25V/3.3/5V/9/ADJ

Iout=2A

PWM控制開關頻率:500KHZ
轉換效率:90%

保護功能:短路保護、過流保護、過溫保護
廣泛應用于LCD-TV DVB 機頂盒 車載DVD GPS 車載MP3 ADSL路由器 數碼相框 硬盤播放器 Portable DVD等清費類電子

如有需求可與本人聯系 譚先生:15820779852 QQ:315210576 ail:tanjh518@tom.com
