該電源是電子報上的,具有限流恒壓功能,在分析仿制時碰到些麻煩:圖中“A”點是不是應該接地啊?另外要輸出30V,T2的基極是不是應該高于30V?比如32V甚至更高?但兩只IC提供給T2的基極電位有那么高嗎?還有電流表的接法也看不太懂.
謝謝您的關注.
請老狼幫忙看看此電路有錯誤嗎?
該電源是電子報上的,具有限流恒壓功能,在分析仿制時碰到些麻煩:圖中“A”點是不是應該接地啊?另外要輸出30V,T2的基極是不是應該高于30V?比如32V甚至更高?但兩只IC提供給T2的基極電位有那么高嗎?還有電流表的接法也看不太懂.
謝謝您的關注.
全部回復(13)
正序查看
倒序查看
@u-571
朋友,建議你不要再花心思了,搞這電路的人故弄玄虛,《電子報》里好多都是閉著眼睛想出來的電路,賺賺稿費的.有必要用78L12+D880+TL431做+15V的嗎?還不如用LM317加大功率管擴流的,網絡上多的是.
啊啊啊,這電路是有些地方理解不了,它真的象您說的那樣糟糕嗎?該電路的設計思路有一點是很可取的:可以在3A以內任意設置一個電流值,即使在輸出短路的狀態下,電流也不會增加,這個功能很實用的,您有什么好的思路或建議可以賜教一下嗎?謝謝關注.
0
回復
@夜鷹
啊啊啊,這電路是有些地方理解不了,它真的象您說的那樣糟糕嗎?該電路的設計思路有一點是很可取的:可以在3A以內任意設置一個電流值,即使在輸出短路的狀態下,電流也不會增加,這個功能很實用的,您有什么好的思路或建議可以賜教一下嗎?謝謝關注.
請參考LM317的DATASHEET.
1135304585.pdf
1135304585.pdf
0
回復
@夜鷹
lm317性能很好,但它的輸出能力有限,雖可以擴流但不能限制電流,這將導致負載越重電源本身?yè)p耗越大溫度上升,最后.....即使可以加一個電流檢測,但那是固定的一個電流值,而此電路的一個可取之處是可在3A內任意設定一個想要的電流值,即使輸出短路最大電流也只是這個設定的電流值,不用擔心電源損壞或負載損壞.
欣賞你的態度,毛主席教育我們,對事物要批判地接受......

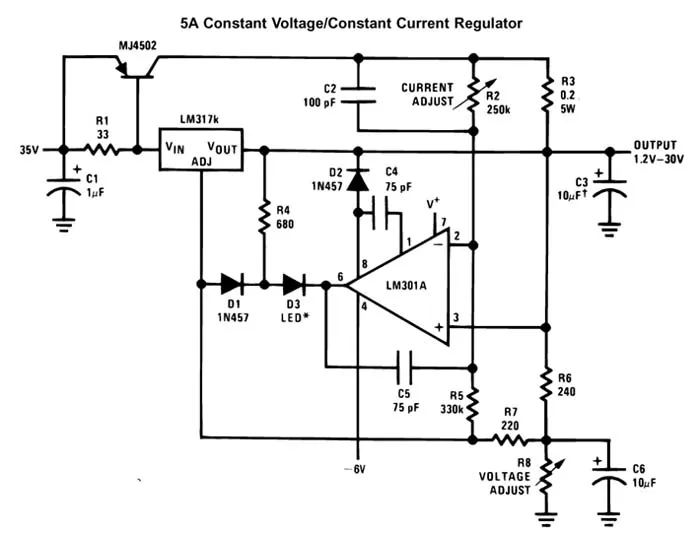

我認為L(zhǎng)M317雖然現在看起來很普通,但還不至于過時,P13有個應用,短路電流連續可調.
I=1.25*(R2+R5)/(R3*R5).
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1135340841.jpg');}" onmousewheel="return imgzoom(this);">
市面上成品可調電源大多采用MC1723,過載后不能自行復位.
我認為L(zhǎng)M317雖然現在看起來很普通,但還不至于過時,P13有個應用,短路電流連續可調.
I=1.25*(R2+R5)/(R3*R5).
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1135340841.jpg');}" onmousewheel="return imgzoom(this);">
市面上成品可調電源大多采用MC1723,過載后不能自行復位.
0
回復
@u-571
欣賞你的態度,毛主席教育我們,對事物要批判地接受......我認為L(zhǎng)M317雖然現在看起來很普通,但還不至于過時,P13有個應用,短路電流連續可調.I=1.25*(R2+R5)/(R3*R5).[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/36/1135340841.jpg');}"onmousewheel="returnimgzoom(this);">市面上成品可調電源大多采用MC1723,過載后不能自行復位.
實際上如果過流動作后可以瞬間自行恢復,重復下去就是限流了.
LM317加LM301的確簡單,其實同最上邊的原理相同,LM301檢測電流,遺憾的是LM301要用雙電源且不能從0V起調.
LM317加LM301的確簡單,其實同最上邊的原理相同,LM301檢測電流,遺憾的是LM301要用雙電源且不能從0V起調.
0
回復
@u-571
欣賞你的態度,毛主席教育我們,對事物要批判地接受......我認為L(zhǎng)M317雖然現在看起來很普通,但還不至于過時,P13有個應用,短路電流連續可調.I=1.25*(R2+R5)/(R3*R5).[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/36/1135340841.jpg');}"onmousewheel="returnimgzoom(this);">市面上成品可調電源大多采用MC1723,過載后不能自行復位.
我現在準備的材料:1000VA變壓器,3DD15 20只,2只10000UF/160V電解,準備做臺0~30V, 最大電流30A的實驗電源,可以滿足絕大多數負載的要求了(當然是家用的了:)}.又準備了3X5的扁絲包線,增加 “點焊” 的功能.現在只剩穩壓限流控制這部分.
