用推挽電路作EB時的問題請教

各位大俠,我用變壓器推挽電路做EB時場效應管發熱嚴重,輸入功率不停向上升不知有什么問題,變壓器用EE25/28W,80:80:100:2:2.還有這種電路工作頻率一般做到那里比較好?波峰系數能否做到2以下?先謝謝各位!

全部回復(23)

只看樓主

正序查看

倒序查看

flute

LV.8

2005-12-21 08:48

電流推挽還是電壓推完啊?發圖xyphufen@163.com 我?guī)湍惴治?/div>

回復

bbking

LV.2

2006-01-11 19:48

沒人教嗎?上面那位發了圖過去就渺無音信了,真是的....說聲都沒有!

回復

a8899

LV.3

2006-01-11 21:17

把圖貼出來嘛

回復

shgm

LV.4

2006-01-13 10:41

@a8899

把圖貼出來嘛

發過來看看

回復

cfc73

LV.2

2006-01-13 13:32

cf1.6都可. 做多大功率,把圖貼出來?

回復

bbking

LV.2

2006-01-13 19:43

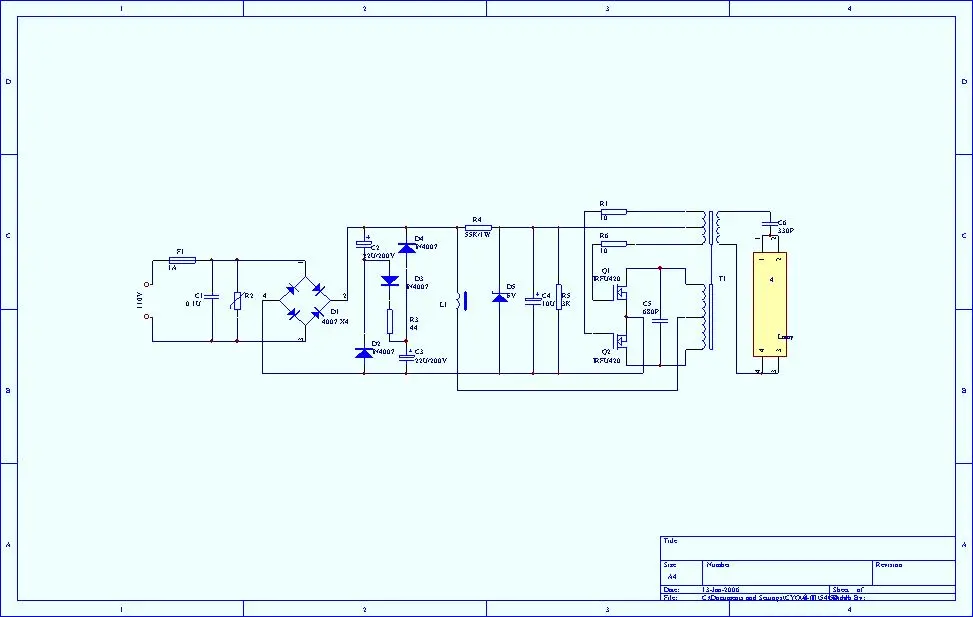

圖來了,變壓器如我上面所述,加一層薄紙開氣隙,剛開始幾秒可以,但功率迅速飆升,伴隨變壓器響聲越來越大,場效應管急速發熱!燒保險,有時一開機馬上燒保險!真頭痛啊!~~~~~

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/37/1137152395.jpg');}" onmousewheel="return imgzoom(this);">

回復

ebenshi

LV.8

2006-01-13 21:55

@bbking

圖來了,變壓器如我上面所述,加一層薄紙開氣隙,剛開始幾秒可以,但功率迅速飆升,伴隨變壓器響聲越來越大,場效應管急速發熱!燒保險,有時一開機馬上燒保險!真頭痛啊!~~~~~[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/37/1137152395.jpg');}"onmousewheel="returnimgzoom(this);">

你的這種驅動結構溫升會比較高,在柵極上并上反向的開關二極管,另將C5改大看看.

回復

孤星

LV.5

2006-01-14 10:21

你的高頻變壓器該用EI28的試試(輸出繞組電感量3-5MH),CF肯定能降下來,MOS溫度應該也會下降,如果真的要滿功率28W輸出,EI28的變壓器都有點偏小.如果還不行改匝比為60:60:200:4:4,L用2.5MH ,C5用162,試試看.

回復

fjxmeb1

LV.5

2006-01-14 12:10

@bbking

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/37/1137211820.gif');}" onmousewheel="return imgzoom(this);">
這樣比較好.

回復

孤星

LV.5

2006-01-14 18:23

@fjxmeb1

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/37/1137211820.gif');}"onmousewheel="returnimgzoom(this);">這樣比較好.

APFC+電流饋電半橋,請問三極管是什么型號?BVces有1200V嗎?否則不安全.啟動時三極管所承受的峰值電壓太高了.

回復

bbking

LV.2

2006-01-14 20:59

好的!謝謝各位!我先試一下!另問一下為何要用28的磁心呢.不能用算AP的方法計算磁心功率嗎?還有這種電路頻率一般做多高?能否做30~40K呢?

回復

ty48

LV.7

2006-01-15 08:31

@bbking

MOS管加下偏試試

回復

bbking

LV.2

2006-01-23 22:04

@孤星

你好!前兩天有別的事干,暫時放下了,今天試了一下,還有這種現象,我沒有繞次級輸出繞組,按照這種電路的特性應該負載開路也應該能正常工作的,就是輸入為一個恒定的小功率,但我試了一上電還是輸入電流不斷增加,輸入功率慢慢不停上升,最后燒保險,我試過柵極加穩壓管都不管用,請問還有什么解救方法呢?

回復

ssp654321

LV.5

2006-02-14 14:31

@孤星

APFC+電流饋電半橋,請問三極管是什么型號?BVces有1200V嗎?否則不安全.啟動時三極管所承受的峰值電壓太高了.

BUL1203

回復

renka

LV.3

2006-02-14 17:37

@ssp654321

BUL1203

這種三極管好像很難買的(不送樣),兄弟可否介紹供應商?tks

回復

ssp654321

LV.5

2006-02-15 09:31

@renka

這種三極管好像很難買的(不送樣),兄弟可否介紹供應商?tks

找ST的代理商就可以拿到樣品

回復

ssp654321

LV.5

2006-02-15 09:39

@ssp654321

找ST的代理商就可以拿到樣品

其實還有好多可用,比如還可以用ST的BUL1403,BUL216,BUL416.FAIRCHILD的KC5027等.

回復

ssp654321

LV.5

2006-02-15 09:56

@ssp654321

其實還有好多可用,比如還可以用ST的BUL1403,BUL216,BUL416.FAIRCHILD的KC5027等.

我現在做了一個120W的就是用BUL1203做的,416,1403,KC5027做120W溫度比較高,如果只是做幾十W就可以用,1203的CEO,CES電壓其實還是低了一些,母線電壓不能超過230V,否則拉弧時間長了會死掉的.如果電源電壓是一百二的話,在150V的情況下完全可以做到母線電壓不超過230V的.

回復

ssp654321

LV.5

2006-02-17 13:50

@bbking

好的!謝謝各位!我先試一下!另問一下為何要用28的磁心呢.不能用算AP的方法計算磁心功率嗎?還有這種電路頻率一般做多高?能否做30~40K呢?

把驅動改一下,1140155869.sch

回復

bbking

LV.2

2006-02-20 21:50

@ssp654321

把驅動改一下,1140155869.sch

請問你的驅動方式怎么啟動呢?

回復

ssp654321

LV.5

2006-03-27 14:42

@bbking

請問你的驅動方式怎么啟動呢?

母線用電阻分壓用電容濾波一下再用穩壓二極管加上去就行,

回復

bbking

LV.2

2006-04-07 22:28

@孤星

請問按照您說的輸出電感量在3-5之間,CF就能降下來,應該沒那么簡單吧,每一個環節都對CF有影響,電感,諧振電容,輸出電容,燈管都有影響吧,現在問題是如何有效地防止過高呢?剛開始時候CF可以,但穩定后就超標了,降低了CF,燈功率又減少了!
