MOS管漏極波形了解！

大家好！我是一個電源新手，目前在自學中，請教前輩們個問題：MOS管漏極波形正常情況下是什么樣的？ 我現在測量一電源，漏極波形抖動不穩定，請問如何調試？
全部回復(28)
正序查看
倒序查看
2011-03-03 15:56
貼出波形來。不清楚你說的抖動是什么樣的？
0
回復
Power_wei
LV.3
3
2011-03-03 16:43
@讓你記得我的好
貼出波形來。不清楚你說的抖動是什么樣的？

圖片不好上 ，就是肉眼看起來是兩個波形，但是按暫停顯示只有一個波形。 我感覺是變壓器輔助繞組供電不足，我反饋調了好久都調不出來！

0
回復
2011-03-03 17:08
@Power_wei
圖片不好上，就是肉眼看起來是兩個波形，但是按暫停顯示只有一個波形。我感覺是變壓器輔助繞組供電不足，我反饋調了好久都調不出來！
是你示波器觸發點的設置問題吧。
0
回復
Power_wei
LV.3
5
2011-03-03 17:24
@讓你記得我的好
是你示波器觸發點的設置問題吧。

不是 空載的時候正常，輕載的時候MOS管漏極波形跳動。

0
回復
Power_wei
LV.3
6
2011-03-03 17:25
@Power_wei
不是空載的時候正常，輕載的時候MOS管漏極波形跳動。
我晚上把輔助繞組加幾圈再看看
0
回復
2011-03-03 17:32

啥芯片啊，是不是本身就是抖頻的啊。。。。

0
回復
Power_wei
LV.3
8
2011-03-03 19:09
@on_the_way_li
啥芯片啊，是不是本身就是抖頻的啊。。。。

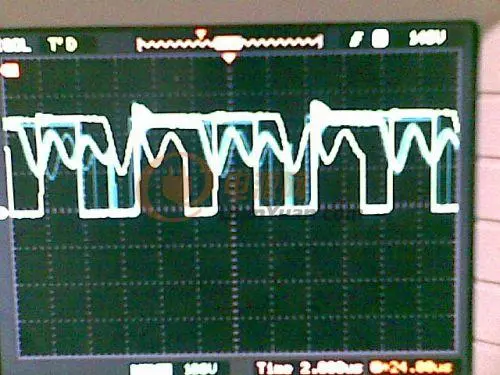

上個圖片看看 ，手機拍的，MOS管漏極波形這樣。。。

0
回復
cheng111
LV.11
9
2011-03-03 20:02
@Power_wei
上個圖片看看，手機拍的，MOS管漏極波形這樣。。。[圖片]
看的不是很清楚，不過不像是抖得。像是電源工作在DCM模式下的正常波形。
0
回復
Power_wei
LV.3
10
2011-03-03 20:08
@cheng111
看的不是很清楚，不過不像是抖得。像是電源工作在DCM模式下的正常波形。

等等我再上兩個圖



0
回復
Power_wei
LV.3
11
2011-03-03 20:20
@cheng111
看的不是很清楚，不過不像是抖得。像是電源工作在DCM模式下的正常波形。

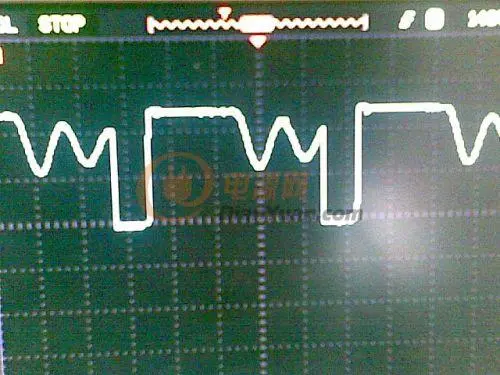

 輕載時波形 就是說之前發的那個波形就是這兩個波形的疊加，為什么會這樣啊？
0
回復
cheng111
LV.11
12
2011-03-03 20:22
@Power_wei
[圖片] 輕載時波形[圖片] 就是說之前發的那個波形就是這兩個波形的疊加，為什么會這樣啊？
現在的這兩個波形都很正常。前面的為什么回這樣，有可能是你的負載沒有接好....
0
回復
2011-03-03 20:26
@cheng111
現在的這兩個波形都很正常。前面的為什么回這樣，有可能是你的負載沒有接好....
cheng旅，他說的應該說按下暫停時就正常，不按暫停，波形就不停的在動....而不是高電平那里的阻尼振蕩
0
回復
Power_wei
LV.3
14
2011-03-03 20:29
@牛角先生
cheng旅，他說的應該說按下暫停時就正常，不按暫停，波形就不停的在動....而不是高電平那里的阻尼振蕩

是的，就是前輩說的這樣。。。

0
回復
2011-03-03 20:32
@Power_wei
是的，就是前輩說的這樣。。。
你的DS腳開關頻率在跳動嗎？
0
回復
Power_wei
LV.3
16
2011-03-03 20:36
@牛角先生
你的DS腳開關頻率在跳動嗎？

是的 ，就是在100k和300K之間跳動 ，不知道有什么方法可以解決



0
回復
2011-03-03 21:14
@Power_wei
是的，就是在100k和300K之間跳動，不知道有什么方法可以解決

什么片子？？？跳動這么大？？

0
回復
Power_wei
LV.3
18
2011-03-03 21:15
@on_the_way_li
什么片子？？？跳動這么大？？

ONSEMI的 1207

0
回復
2011-03-03 21:21
@Power_wei
ONSEMI的1207
你試一下將波形定下來，用光標模式測它的頻率，應該和你設計的開關頻率是一致的。
0
回復
xmullp
LV.4
20
2011-03-03 21:40
@牛角先生
你試一下將波形定下來，用光標模式測它的頻率，應該和你設計的開關頻率是一致的。
看不出問題，好像抖頻也是這樣吧？
0
回復
urmif
LV.3
21
2011-03-03 23:53
@Power_wei
[圖片] 輕載時波形[圖片] 就是說之前發的那個波形就是這兩個波形的疊加，為什么會這樣??？

是由于你的示波器沒有同步。應該調下觸發電平，就能很穩定的顯示了，并不要按STOP按鈕。除非頻率真的是在變。

0
回復
2011-03-04 08:50
@urmif
是由于你的示波器沒有同步。應該調下觸發電平，就能很穩定的顯示了，并不要按STOP按鈕。除非頻率真的是在變。
對的。很顯然是沒有正確使用儀器！
0
回復
Power_wei
LV.3
23
2011-03-04 09:28
@讓你記得我的好
對的。很顯然是沒有正確使用儀器！

不是儀器的問題前輩，空載和滿載的時候波形是穩定的

0
回復
hk2007
LV.8
24
2011-03-04 11:30
@Power_wei
上個圖片看看，手機拍的，MOS管漏極波形這樣。。。[圖片]
正常顯示時會抖動，停下來就不會抖了，很正常，這不能說明你的機子工作不穩定，你可以用觸發模式來抓波形，看還抖不……
0
回復
urmif
LV.3
25
2011-03-05 09:11
@Power_wei
不是儀器的問題前輩，空載和滿載的時候波形是穩定的

首先要確保示波器設置正常，如果是正常的。那可能就是輸出“打嗝”，因?yàn)槟愕呢?fù)載太輕，能量無從釋放而引起的振蕩，也是正常的波形。

0
回復
Power_wei
LV.3
26
2011-03-08 15:03
@urmif
首先要確保示波器設置正常，如果是正常的。那可能就是輸出“打嗝”，因?yàn)槟愕呢?fù)載太輕，能量無從釋放而引起的振蕩，也是正常的波形。

這幾天忙其它事情去了，現在回來繼續解決未解決的問題 。 其實主要原因是我的輸出紋波太大，所以我以為初級振蕩引起的。

0
回復
zdwabcdefg
LV.2
27
2011-03-10 12:05
@Power_wei
這幾天忙其它事情去了，現在回來繼續解決未解決的問題。其實主要原因是我的輸出紋波太大，所以我以為初級振蕩引起的。

輸出紋波大會造成你的這些現象？ 怎么看怎么像是示波器觸發不對，DS波形怎么能在空載和滿載的波形亂跳呢？如果是輸出紋波問題，一會連續一會不連續，一會加載一會不加載？

0
回復
zdwabcdefg
LV.2
28
2011-03-10 12:06
@zdwabcdefg
輸出紋波大會造成你的這些現象？怎么看怎么像是示波器觸發不對，DS波形怎么能在空載和滿載的波形亂跳呢？如果是輸出紋波問題，一會連續一會不連續，一會加載一會不加載？

圖片不好上 ，就是肉眼看起來是兩個波形，但是按暫停顯示只有一個波形。 我感覺是變壓器輔助繞組供電不足，我反饋調了好久都調不出來

你的這個回復就說明你是沒使用對示波器。 觸發不對引起的

0
回復
Power_wei
LV.3
29
2011-03-10 18:35
@zdwabcdefg
圖片不好上，就是肉眼看起來是兩個波形，但是按暫停顯示只有一個波形。我感覺是變壓器輔助繞組供電不足，我反饋調了好久都調不出來你的這個回復就說明你是沒使用對示波器。觸發不對引起的

多謝大家的關注，這個問題解決了，其實是光耦反饋電容用大了  104 改用102的問題就解決了。
