殺手啊....

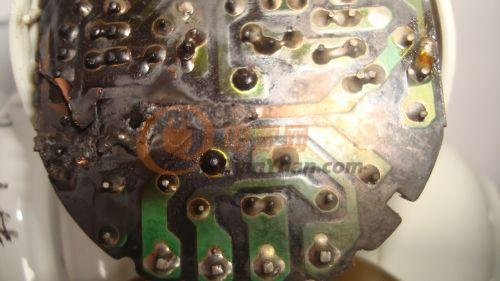

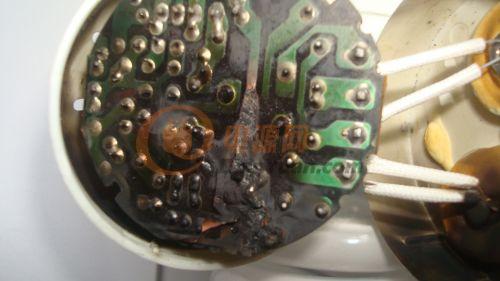

各位大蝦們幫忙分析下是什么問題會造成如此的炸板

全部回復(30)

只看樓主

正序查看

倒序查看

小高

LV.3

2011-03-09 16:23

怎么沒人給點意見啊

回復

dsaewq

LV.1

2011-03-12 16:58

@小高

怎么沒人給點意見啊

選擇一下電感磁芯的厚度，至少要大于2mm的。

回復

komee1983

LV.5

2011-03-13 12:02

@dsaewq

選擇一下電感磁芯的厚度，至少要大于2mm的。

大哥你好，這里提到是E16加寬的磁芯嗎》

回復

小高

LV.3

2011-03-13 14:25

@komee1983

大哥你好，這里提到是E16加寬的磁芯嗎》

E16常規磁芯 0.27線

回復

qqouyang

LV.7

2011-03-14 08:49

一般來說，EE16常規是做18W左右，而且選材也比較重要，做23W，溫度肯定不底，就算選用PC40也沒有太大的作用，還是盡量用EE19吧

回復

小高

LV.3

2012-02-09 13:07

急啊，大蝦們幫我分析分析，先謝了

回復

小高

LV.3

2012-02-09 13:10

常時間工作在筒燈內，低壓點燈電壓為109V，燈的額定電壓為120V，客戶使用在筒燈內，

回復

小高

LV.3

2012-02-09 17:20

@小高

常時間工作在筒燈內，低壓點燈電壓為109V，燈的額定電壓為120V，客戶使用在筒燈內，

自己頂

回復

陳仁軍

LV.8

2012-02-09 21:47

@小高

自己頂

呵呵....高工;問題解決后要請我吃飯哦

回復

賀赫無名

LV.9

2012-02-10 17:13

@陳仁軍

呵呵....高工;問題解決后要請我吃飯哦

燈內進水拉～～

回復

電容哥QQ646381190

LV.7

2012-02-11 09:30

@賀赫無名

燈內進水拉～～[圖片]

回復

小高

LV.3

2012-02-12 15:56

@賀赫無名

燈內進水拉～～[圖片]

進水就好了，問題以找到，謝謝各位大蝦幫忙，各加1000分

回復

照明技術

LV.5

2012-02-14 18:51

整流二極管和電解電容有何變化？

回復

電容哥QQ646381190

LV.7

2012-02-15 08:55

@照明技術

整流二極管和電解電容有何變化？

回復

黑暗侵襲

LV.9

2012-02-15 09:43

@照明技術

整流二極管和電解電容有何變化？

電源部分炸了，三極管是不是好的??？

回復

照明技術

LV.5

2012-02-15 14:47

三極管肯定也掛了！可能是因?yàn)殡姼袦囟冗^(guò)高，電感量降低，失去了限流作用，隨著電流增大，三極管C-E電流越來越大，造成電路板炸毀！有時這種情況好像連保險管都沒來得及反應！呵呵

回復

larry98012

LV.10

2012-02-15 15:55

@照明技術

節能燈炸機，一般炸就是一片的啦?。?！

回復

小高

LV.3

2012-02-15 19:14

@黑暗侵襲

電源部分炸了，三極管是不是好的啊？

三極管好的，是AC和DC短路造成炸板的，

損壞元件為二極管，保險絲

回復

小高

LV.3

2012-02-15 19:15

@照明技術

整流二極管和電解電容有何變化？

整流二極管壞了一個，電解電容好的，

回復

小高

LV.3

2012-02-15 19:15

@照明技術

你說的很對，保險絲有的還是好的，

回復

chzj

LV.6

2012-02-16 08:22

調試不到位,

沒有在實際工況下測量調試,

40度無風,裝入燈具,108~132V電壓,外殼打孔引出線測量調試(示波器+點溫計),就不會急著出貨了,,

回復

larry98012

LV.10

2012-02-16 08:32

@小高

你說的很對，保險絲有的還是好的，

就是這樣，要是再炸保險，那板黑得更歷害啦??！

回復

小高

LV.3

2012-02-16 14:33

@chzj

調試不到位,沒有在實際工況下測量調試,40度無風,裝入燈具,108~132V電壓,外殼打孔引出線測量調試(示波器+點溫計),就不會急著出貨了,,

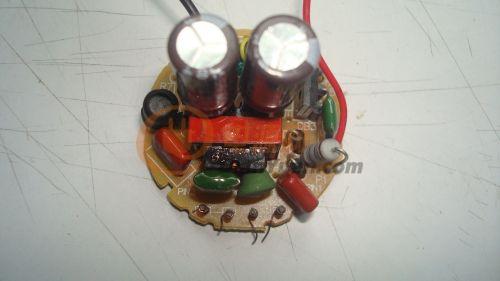

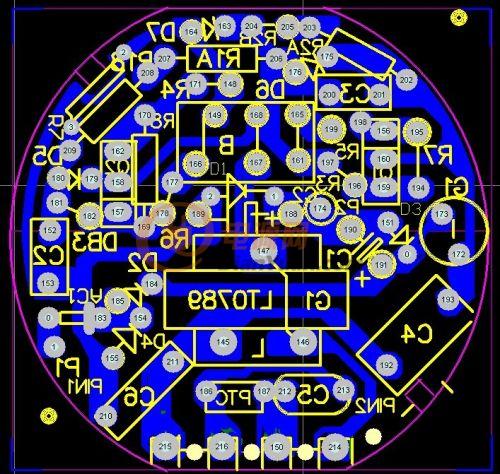

請各位幫我分析下1號圖。和2號圖，現客戶反饋1號圖的產品沒出現問題，2號圖的產品出現問題，出問題的產品同上，炸板的一樣，兩個圖的參數一樣，兩個圖就是保險絲的位子不同，別的都一樣，1號圖的保險絲是直插的。2號圖是插在PCB板上的AC1的位子，保險絲用的是線繞電阻2W 10R。請問保險絲插在AC1的位子有沒有問題？

回復

小高

LV.3

2012-02-16 15:35

@larry98012

就是這樣，要是再炸保險，那板黑得更歷害啦??！

請問這是什么問題造成的，我個人分析是線路板有毛刺故造成炸板，請高手指點

回復

黑暗侵襲

LV.9

2012-02-17 09:48

@小高

三極管好的，是AC和DC短路造成炸板的，損壞元件為二極管，保險絲

看了你的圖1圖2了，保險管位置的安全間距太小了，把保險座到電源線里面就不會這樣了。

回復

chzj

LV.6

2012-02-17 11:01

@小高

[圖片] 請各位幫我分析下1號圖。和2號圖，現客戶反饋1號圖的產品沒出現問題，2號圖的產品出現問題，出問題的產品同上，炸板的一樣，兩個圖的參數一樣，兩個圖就是保險絲的位子不同，別的都一樣，1號圖的保險絲是直插的。2號圖是插在PCB板上的AC1的位子，保險絲用的是線繞電阻2W 10R。請問保險絲插在AC1的位子有沒有問題？

有問題的,因?yàn)榘遄由嫌泻苊黠@的打火痕跡,而且明顯看得出輸入的安全間距不夠(至少2.5毫米),另外這塊板子整體發黑,如果板子質量沒問題的話,那里面的工作溫度太高了,要想辦法降下來,,
