24V/3A反激電路調試中出現的問題，請教各位大哥幫忙

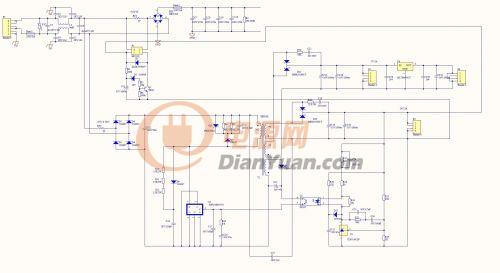

24V/3A電路圖如下，是24V/30A恒流源的輔助供電電源



現在電路的狀況是，通電后，TOP256Y 3腳的電壓升高到5V左右，變壓器吱吱的響，幾秒鐘后聲音消失，電壓降到0，然后再升高的5V，再響

TL431  REF腳測不到2.5V電壓，輸出次級主繞組（24V）鋸齒波形有自激的現象，感覺反饋電路沒有工作

大家?guī)兔Ψ治鱿?，是什么原因，謝謝了

全部回復(29)
正序查看
倒序查看
elltott
LV.4
2
2011-03-15 14:38

將光耦斷開，狀況一樣，說明反饋回路沒有工作

但是通電后，就能聽到吱吱的聲音，是否是變壓器設計不合理

0
回復
sangjuen
LV.8
3
2011-03-15 15:10
TOP256Y 有跳頻特性，加個假負載要好一點。
0
回復
elltott
LV.4
4
2011-03-15 15:28
@sangjuen
TOP256Y有跳頻特性，加個假負載要好一點。
您好，謝謝您的指導，剛才加了340歐的負載，狀況還是一樣，沒有發生變化
0
回復
sangjuen
LV.8
5
2011-03-15 15:42
@elltott
您好，謝謝您的指導，剛才加了340歐的負載，狀況還是一樣，沒有發生變化
如果是新打樣的PCB注意F、X單獨去高壓濾波電解負。變壓器24V輸出匝數少了也有關系，這是可以把輸出調到12V就有結果
0
回復
elltott
LV.4
6
2011-03-15 15:52
@sangjuen
如果是新打樣的PCB注意F、X單獨去高壓濾波電解負。變壓器24V輸出匝數少了也有關系，這是可以把輸出調到12V就有結果
PCB是新做的，F(xiàn)  X  沒有單獨去電解電容負，沒有按照datasheet上的要求做，我改一下，然后我改下取樣，將輸出設到12V，看看有什么結果，謝謝您了
0
回復
elltott
LV.4
7
2011-03-15 16:58
@sangjuen
如果是新打樣的PCB注意F、X單獨去高壓濾波電解負。變壓器24V輸出匝數少了也有關系，這是可以把輸出調到12V就有結果
F ,X單獨接點解電容負極了，輸出電壓也調到了12V，電路發生的變化是：原來持續較長時間的吱吱響聲，變的很短，類似于打嗝保護
0
回復
sangjuen
LV.8
8
2011-03-15 17:33
@elltott
F,X單獨接點解電容負極了，輸出電壓也調到了12V，電路發生的變化是：原來持續較長時間的吱吱響聲，變的很短，類似于打嗝保護
檢查P6KE200，如果沒壞的話，還是變壓器參數不對。TOP系列由于頻率固定，所以對變壓器要求很高……D7不能用FR，要用BYV26……，
0
回復
elltott
LV.4
9
2011-03-15 18:25
@sangjuen
檢查P6KE200，如果沒壞的話，還是變壓器參數不對。TOP系列由于頻率固定，所以對變壓器要求很高……D7不能用FR，要用BYV26……，
P6KE200確實已經損壞，換過以后，通電，輸出電壓瞬間上升到33V左右，然后開始下降，P6KE200又損壞，手頭上沒有BYV26，明天就去買
0
回復
asouth
LV.8
10
2011-03-15 18:31
@elltott
P6KE200確實已經損壞，換過以后，通電，輸出電壓瞬間上升到33V左右，然后開始下降，P6KE200又損壞，手頭上沒有BYV26，明天就去買

變壓器的漏感有多大？測了沒有？DS的波形怎樣？

0
回復
elltott
LV.4
11
2011-03-15 18:54
@asouth
變壓器的漏感有多大？測了沒有？DS的波形怎樣？
剛測試了一下，漏感值為0.052mH，初級電感值為0.9mH，漏感值為初級電感值的6%，應該滿足要求把
0
回復
elltott
LV.4
12
2011-03-15 18:56
@asouth
變壓器的漏感有多大？測了沒有？DS的波形怎樣？
Vds的波形沒測，次級變壓器輸出的波形測了，很不穩定
0
回復
sangjuen
LV.8
13
2011-03-15 19:02
如果輸入AC電壓在230V以下燒P6KE200，說明變壓器漏感大了，反峰過高。請改善繞制工藝！
0
回復
elltott
LV.4
14
2011-03-15 19:22
@sangjuen
如果輸入AC電壓在230V以下燒P6KE200，說明變壓器漏感大了，反峰過高。請改善繞制工藝！
在輸入AC220V下測試的，明天用交流變壓器試一下從低電壓起調節的情況，變壓器的設計是按照輸入AC220V+/- 20%設計的，我再整理下變壓器的設計，謝謝版主了！
0
回復
sangjuen
LV.8
15
2011-03-15 19:26
@elltott
在輸入AC220V下測試的，明天用交流變壓器試一下從低電壓起調節的情況，變壓器的設計是按照輸入AC220V+/-20%設計的，我再整理下變壓器的設計，謝謝版主了！
0
回復
asouth
LV.8
16
2011-03-16 08:33
@sangjuen
[圖片]

我覺得你應該用調壓器慢慢往上加電壓，用示波器再檢測各點波形??！哪有一上來就加220V交流的??！

0
回復
liuhou
LV.9
17
2011-03-16 08:52
輸出電壓都沒建立，當然沒基準啦。
0
回復
2011-03-16 09:01
@elltott
在輸入AC220V下測試的，明天用交流變壓器試一下從低電壓起調節的情況，變壓器的設計是按照輸入AC220V+/-20%設計的，我再整理下變壓器的設計，謝謝版主了！

關注：

0
回復
elltott
LV.4
19
2011-03-16 09:53
@sangjuen
如果輸入AC電壓在230V以下燒P6KE200，說明變壓器漏感大了，反峰過高。請改善繞制工藝！

變壓器的設計參數是這樣的：

NP=56T（單股）

NS1=7T（五股并繞）

NS2=2T（四股并繞）

NB=5T（單股）

線徑均采用了d=0.45mm，d，=0.51mm的線

繞線順序為：初級28T  +  NB 5T  +  NS2 2T  +  NS1 7T  +  初級28T

初級電感量LP=0.84mH

變壓器實測LP=0.9mH，漏感值為0.052mH，漏感值為初級電感值的6%

變壓器這樣設計存在什么樣的問題，請指教，謝謝

0
回復
asouth
LV.8
20
2011-03-16 10:28
@elltott
變壓器的設計參數是這樣的：NP=56T（單股）NS1=7T（五股并繞）NS2=2T（四股并繞）NB=5T（單股）線徑均采用了d=0.45mm，d，=0.51mm的線繞線順序為：初級28T + NB5T + NS22T + NS17T + 初級28T初級電感量LP=0.84mH變壓器實測LP=0.9mH，漏感值為0.052mH，漏感值為初級電感值的6%變壓器這樣設計存在什么樣的問題，請指教，謝謝

反激一般變壓器漏感應該控制在3%。最好1%?？梢砸笞儔浩鲝S家。



0
回復
elltott
LV.4
21
2011-03-16 10:47
@asouth
我覺得你應該用調壓器慢慢往上加電壓，用示波器再檢測各點波形??！哪有一上來就加220V交流的??！
剛才用調壓器試了一下，將調壓器設為AC 100V時，P6KE200繼續燒毀，調到AC50V的時候，P6KE200不燒了，輸出直流電壓有30V，AC25V的時候，輸出直流電壓有18V，測試了一下波形，變壓器主繞組輸出有矩形波出現，但一會消失，再出現，再消失
0
回復
elltott
LV.4
22
2011-03-16 10:52
@liuhou
輸出電壓都沒建立，當然沒基準啦。
您好，在這個過程中，輸出電壓是如何建立的，當輸入電壓為AC25V的時候，輸出電壓還有18V左右，反饋依然沒有建立，只是此時，P6KE200不會燒毀了
0
回復
asouth
LV.8
23
2011-03-16 11:10
@elltott
您好，在這個過程中，輸出電壓是如何建立的，當輸入電壓為AC25V的時候，輸出電壓還有18V左右，反饋依然沒有建立，只是此時，P6KE200不會燒毀了

測TL431上電壓是否對？PC817上電壓？



0
回復
elltott
LV.4
24
2011-03-16 13:53
@asouth
測TL431上電壓是否對？PC817上電壓？

檢查發現 TL431  2腳由于疏忽，在跳線的時候與地線斷開，是我的失誤，要檢討，現在的狀況是，不能實現24V穩壓，TL431  1腳電壓為1.6V， sangjuen版主在第五帖中說道，輸出繞組匝數較少，輸出設為12V會有結果，我設了下取樣電路，輸出12V時，輸出電壓穩定，TL431  1腳電壓正常，為2.5V

現在的狀況是，輸出12V時，VDS波形與輸出變壓器主繞組輸出的波形，不是正常的方波，變壓器有輕微的響聲

0
回復
asouth
LV.8
25
2011-03-16 14:48
@elltott
檢查發現TL431 2腳由于疏忽，在跳線的時候與地線斷開，是我的失誤，要檢討，現在的狀況是，不能實現24V穩壓，TL431 1腳電壓為1.6V，sangjuen版主在第五帖中說道，輸出繞組匝數較少，輸出設為12V會有結果，我設了下取樣電路，輸出12V時，輸出電壓穩定，TL431 1腳電壓正常，為2.5V現在的狀況是，輸出12V時，VDS波形與輸出變壓器主繞組輸出的波形，不是正常的方波，變壓器有輕微的響聲
TL431  1腳電壓為1.6V時，輸出多少？
0
回復
elltott
LV.4
26
2011-03-16 15:55
@asouth
TL431 1腳電壓為1.6V時，輸出多少？

輸出從23V開始一直往下降，1腳電壓從2.5V開始往下降，降到1.6V就穩住了


另外，我試過調節取樣，輸出15V，18V都能穩住，再往上調節取樣，輸出就不能穩定了

0
回復
elltott
LV.4
27
2011-03-16 15:58
@elltott
檢查發現TL431 2腳由于疏忽，在跳線的時候與地線斷開，是我的失誤，要檢討，現在的狀況是，不能實現24V穩壓，TL431 1腳電壓為1.6V，sangjuen版主在第五帖中說道，輸出繞組匝數較少，輸出設為12V會有結果，我設了下取樣電路，輸出12V時，輸出電壓穩定，TL431 1腳電壓正常，為2.5V現在的狀況是，輸出12V時，VDS波形與輸出變壓器主繞組輸出的波形，不是正常的方波，變壓器有輕微的響聲
加1/3負載后，VDS波形有輕微抖動，變壓器依然有輕微響聲，這個現在還沒有弄清楚是什么原因
0
回復
asouth
LV.8
28
2011-03-16 16:05
@elltott
加1/3負載后，VDS波形有輕微抖動，變壓器依然有輕微響聲，這個現在還沒有弄清楚是什么原因
斷開P1試一試？
0
回復
elltott
LV.4
29
2011-03-16 16:31
@asouth
斷開P1試一試？
經過L3，C6以后，我接的是輔助電源的整流，主電源的那部分都沒有接入電路
0
回復
asouth
LV.8
30
2011-03-16 16:47
@elltott
經過L3，C6以后，我接的是輔助電源的整流，主電源的那部分都沒有接入電路

還是把PCB發上讓大家看看是否有問題？

0
回復
