請教：DPA424不能帶載的問題

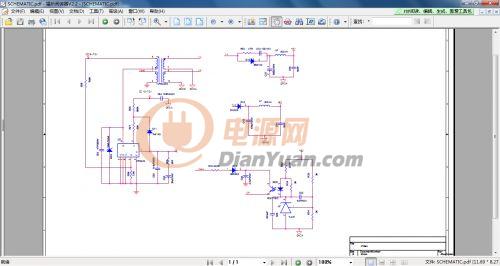

我用DPA424P做了一個電路，如圖所示：

所用變壓器規格為: EFD20  初級電感量: 70uH.  初級繞組: 27N ,次級5V繞組: 4N, 次級9V繞組:7N,  偏置繞組:11N, 氣隙長度: 0.4mm

電路搭出后，測試結果為：在DC18V時, 空載時輸出電壓正常. 但帶載時(A路5V/1A, B路9V/0.4A)無輸出且在DC36V時,帶載都無輸出.

懷疑是否為X及L造成了保護，將IC的X及L引腳全部改接地，結果仍相同

請問：電路是否有問題？如電路無問題，變壓器應如何改善？

全部回復(5)
正序查看
倒序查看
mfliang
LV.2
2
2011-03-15 21:37
懷疑為電感量不夠，造成變壓器的儲能不足。但輸入電壓只有18V.無法再增加初級繞組。有什么辦法可使變壓器的儲能增大呢？
0
回復
2011-03-17 16:37

你的變壓器是自己繞的還是買的成品？



0
回復
謝厚林
LV.12
4
2011-03-19 22:07
變壓器計算沒什么問題，看看你的layout有沒有問題。
0
回復
mfliang
LV.2
5
2011-03-21 23:04
@謝厚林
變壓器計算沒什么問題，看看你的layout有沒有問題。

謝謝謝工?，F(xiàn)在問題解決了。

主要還是變壓器的問題。首先是變壓器開始定的規格太小，繞線用細線繞制的。第二是沒有控制好氣隙。第三要用多股線繞制。改進變壓器后測試已正常.

再次謝謝謝工的指點.

0
回復
謝厚林
LV.12
6
2011-03-22 21:58
@mfliang
謝謝謝工。現在問題解決了。主要還是變壓器的問題。首先是變壓器開始定的規格太小，繞線用細線繞制的。第二是沒有控制好氣隙。第三要用多股線繞制。改進變壓器后測試已正常.再次謝謝謝工的指點.
恭喜
