小妹剛剛接觸saber 已運行了netlist*** 現想查看某點波形 添加probe時候 總是失敗 提示no plotfiles selected for display
請問 怎樣才能解決呢 看了一下好象是需要*.pl文件
但我找不到 也不知道怎樣才能生成
另外用SaberScope怎樣看波形呢？ 是不是也需要這個文件？
現在很急 周圍沒有人用過這個 所以上來請大家?guī)蛶兔?謝謝
有關saber 小妹問一個弱弱的問題 請各位高手指教
全部回復(4)
正序查看
倒序查看
@lemoncat
嗯我已經運行了simulate****沒有任何反應哦～再添加那個probe的時候就出現上述的問題了什么原因啊欲哭無淚ing
如果正確的運行仿真程序,沒有錯誤提示,一般是不會出現這樣的問題的,是的*.pl文件就是針對你仿真的結果的波形文件.

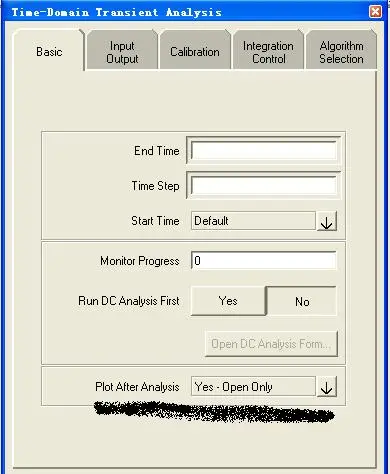

建議在訪真參數設置的時候按照如下設置(主要是對PROBE的),一定選擇open after等,這樣,在仿真正確的情況下會自動運行scope模塊,在那里你可以分析任意點波形.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/19/1089126800.jpg');}" onmousewheel="return imgzoom(this);">
建議在訪真參數設置的時候按照如下設置(主要是對PROBE的),一定選擇open after等,這樣,在仿真正確的情況下會自動運行scope模塊,在那里你可以分析任意點波形.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/19/1089126800.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
哈哈~跟我當時做畢業設計的時候碰見的問題一樣，你肯定是沒有用過仿真軟件，記得最基本的是要設定你要仿真多長的時間end time比如填100000us還有間隔時間step time 100us，聽我們老師說好像電腦仿真的本質就是函數的逼近。你要去看saber的教程，我原來做畢業設計的時候也是瞎搞，后來發現很多基本的教程都有，只是自己圖快，沒有認真看。認真看一下??！
0
回復
