從3842的DATASHEET中看到.
原邊的峰值電感電流是由1腳的電壓控制的.
并給出了公式Ipk=(V1-1.4)/3R,V1是一腳電壓,R是MOS管的源級到地的電阻.
雖然可以從反饋回路解釋,但不清楚此公式如何推導?如果直接把一個電壓加到1腳,原邊峰值電流就隨著增大嗎?機理如何?
熟悉3842的前輩進來看看^~^.
全部回復(16)
正序查看
倒序查看

看一下內部框圖就明白了
0
回復
@zg_wang

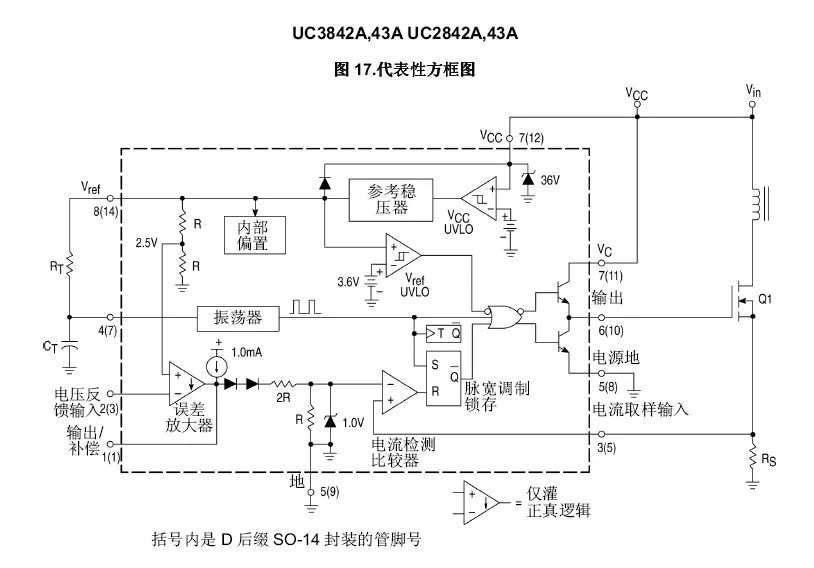

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/36/1135697126.jpg');}"onmousewheel="returnimgzoom(this);">看一下內部框圖就明白了
我就是看著此圖發問的.
我不清楚的地方是為什么1腳和5腳之間的電流怎么就成了原邊電感電流.如果大家仔細的看過datasheet,就會發現上面給出的公式是正常工作時的.如果輸出過載時,Ipk(max)=1/Rs.這個公式我倒是明白,從上圖的右邊可以清楚的看到.
還請指教,多謝了!
我不清楚的地方是為什么1腳和5腳之間的電流怎么就成了原邊電感電流.如果大家仔細的看過datasheet,就會發現上面給出的公式是正常工作時的.如果輸出過載時,Ipk(max)=1/Rs.這個公式我倒是明白,從上圖的右邊可以清楚的看到.
還請指教,多謝了!
0
回復
@mooner
我就是看著此圖發問的.我不清楚的地方是為什么1腳和5腳之間的電流怎么就成了原邊電感電流.如果大家仔細的看過datasheet,就會發現上面給出的公式是正常工作時的.如果輸出過載時,Ipk(max)=1/Rs.這個公式我倒是明白,從上圖的右邊可以清楚的看到.還請指教,多謝了!
電流檢測比較器“-”端的電壓是(V1-1.4)/3.
2R和R是分壓電路,對(V1-1.4)分壓,此分壓值最大為1V(穩壓管限壓).
當IpxRs>(V1-1.4)/3時,也就是Ip>(v1-1.4)/3Rs時,比較器狀態翻轉.
2R和R是分壓電路,對(V1-1.4)分壓,此分壓值最大為1V(穩壓管限壓).
當IpxRs>(V1-1.4)/3時,也就是Ip>(v1-1.4)/3Rs時,比較器狀態翻轉.
0
回復
@zg_wang
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/36/1135697126.jpg');}"onmousewheel="returnimgzoom(this);">看一下內部框圖就明白了
我也是不明白,是如何實現占空比的調節的?
0
回復
@ningsane
這個問題怎么就沒有人能回答出來呢?
請看上面的框圖,由參考電壓處的比較器輸出、振蕩器輸出以及史密斯觸發器的輸出三者構成或非門的輸入.
參考電壓處的比較器輸出一直為高;如果工作正常,即電流檢測比較器觸始終輸出為低,那么或非門的下面兩個輸入始終由振蕩器的輸出控制,你可以自己分析一下.
而對于調節占空比,我們先從上面討論的公式分析處入手,一般我們將384X作如下圖接法,

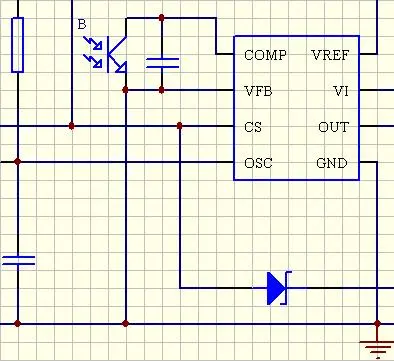

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/37/1136538974.jpg');}" onmousewheel="return imgzoom(this);">
當輸出出現異常比如輸出電壓變高,這時就通過反饋使光耦的光敏三極管導通,將1腳電壓拉到2腳即地上,使得誤差放大器的輸出到電流檢測比較器的反向端的輸入電壓從原先的1.0V降下來,這樣就通過上面的控制原邊電流峰值的道理將輸入減小~~~~~~~
不知道這樣分析對不對~~~
再傳個384X的中文datasheet吧,有什么新發現要記得分享哦~~~
1136539734.pdf
^_^!!!
參考電壓處的比較器輸出一直為高;如果工作正常,即電流檢測比較器觸始終輸出為低,那么或非門的下面兩個輸入始終由振蕩器的輸出控制,你可以自己分析一下.
而對于調節占空比,我們先從上面討論的公式分析處入手,一般我們將384X作如下圖接法,

當輸出出現異常比如輸出電壓變高,這時就通過反饋使光耦的光敏三極管導通,將1腳電壓拉到2腳即地上,使得誤差放大器的輸出到電流檢測比較器的反向端的輸入電壓從原先的1.0V降下來,這樣就通過上面的控制原邊電流峰值的道理將輸入減小~~~~~~~
不知道這樣分析對不對~~~
再傳個384X的中文datasheet吧,有什么新發現要記得分享哦~~~
1136539734.pdf
^_^!!!
