太陽能控制器的電源,DC-DC,7.5W,雙5V,雙12V,其中1個主5V為3W,雙12V可以做成正負12V,為3W,另一個為1~1.5W.
難度最大的地方在于寬輸入范圍9~100V,希望效率不能太低.
我找了一些電路,不過控制芯片很難找,UC3842等要16v才工作,顯然是不可以的,LM3478好像可以,但要10多元,好貴啊.請問有什么好推薦?
尋找高難度的電源設計方案
全部回復(8)
正序查看
倒序查看
@gz_zhmj
3843的工作電壓為8.5v,如果考慮到防反接的二級管壓降,則達不到輸入9V的要求.我在考慮34063,不過好像使用它的擴展功能,過流保護就沒辦法使用了.
34063擴展了,可以加限流電路.

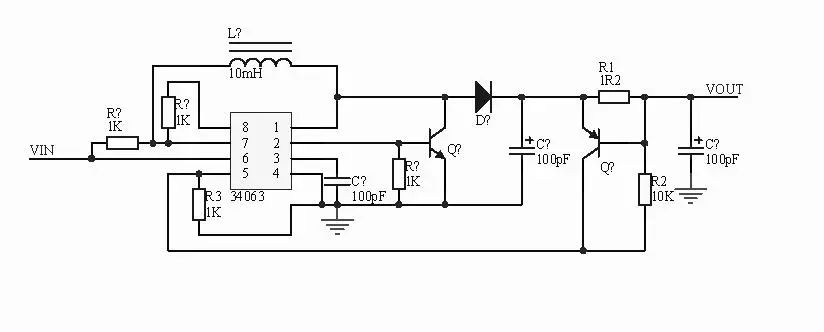

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1135738994.jpg');}" onmousewheel="return imgzoom(this);">調整R1可改變限流大小,調整R2和R3比值可改變輸出電壓.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1135738994.jpg');}" onmousewheel="return imgzoom(this);">調整R1可改變限流大小,調整R2和R3比值可改變輸出電壓. 0
回復
@yaoxinyu
34063擴展了,可以加限流電路.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/36/1135738994.jpg');}"onmousewheel="returnimgzoom(this);">調整R1可改變限流大小,調整R2和R3比值可改變輸出電壓.

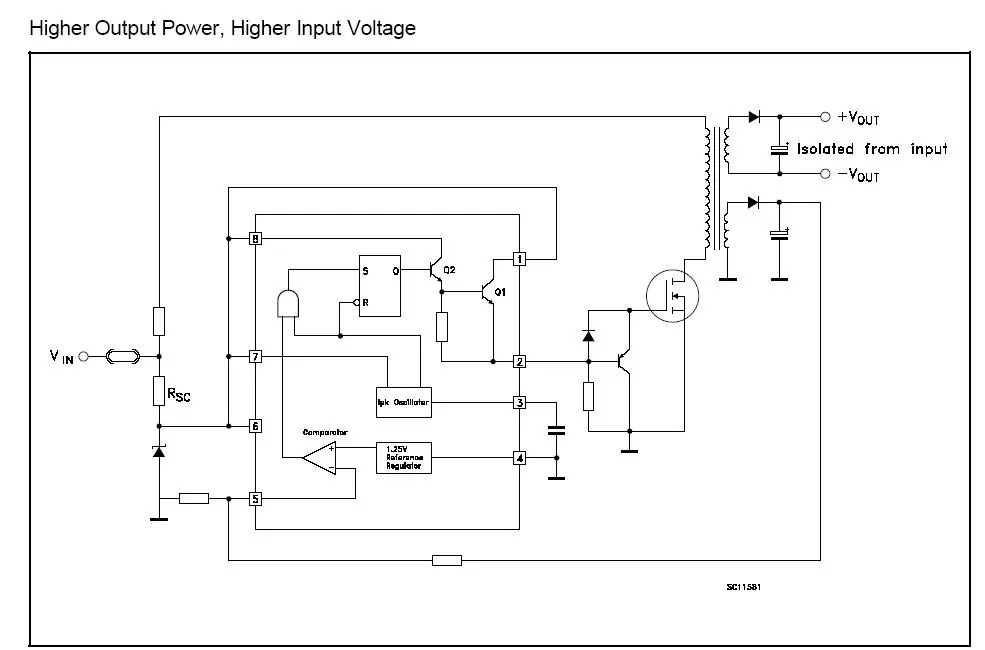

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1135740484.jpg');}" onmousewheel="return imgzoom(this);">
這樣就可以擴展到高電壓了,但限流功能好像沒辦法用.(此圖為原廠資料拷貝來的)
0
回復
@gz_zhmj
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/36/1135740484.jpg');}"onmousewheel="returnimgzoom(this);">這樣就可以擴展到高電壓了,但限流功能好像沒辦法用.(此圖為原廠資料拷貝來的)

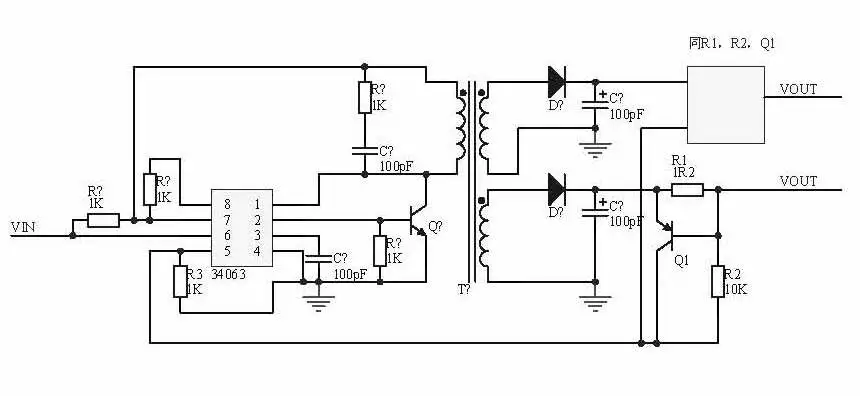

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1135743954.jpg');}" onmousewheel="return imgzoom(this);">
如果不共地還需光耦隔離.
0
回復
@yaoxinyu
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/36/1135743954.jpg');}"onmousewheel="returnimgzoom(this);">如果不共地還需光耦隔離.
如果是短路保護應改為
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1135745201.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1135745201.jpg');}" onmousewheel="return imgzoom(this);"> 0
