【討論】電流型控制反激電路的全電壓下的過流點

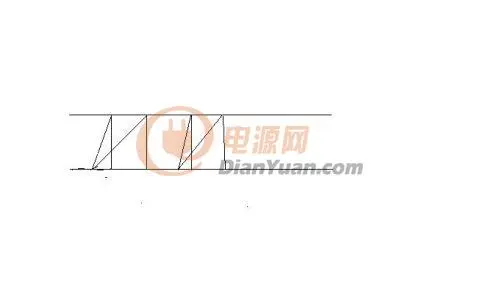

這個確實不是想當然的,我也沒考慮好,不過我按下面的公式做了推算.設CCM模式,初級電流梯形為Ip2和Ip1,則有以下三個公式:(Ip2-Ip1)=(Vin*Ton)/L.(Ip2+Ip1)=(2*Po*T)/(Vin*Ton).
Vin*Ton=Vo*n*(1-Ton).前面兩個式子相加可得到Ip2(初級峰值電流)與Vin和Ton的關系,把第三個式子結合,可得到Ip2與Vin的關系.代入實際值驗證倒是方便,但是普遍關系不好算.希望有弄明白的把最終關系貼在這里.反激就是從BUCK-BOOST演變過來的,只是電感換成了變壓器而已.IL=IO/(1-D),IO就是輸出電流,負載不變IO不變,占空比變化會導致電感的平均電流IL變化,而峰值電流IPK=IL*(1+r/2),r為電流紋波.
再補充一點IO就是續流二極管的電流,不知道以上能不能解釋高低壓下OCP差別大的問題
嘗試推導CCM模式下輸入電壓與峰值電流的關系.
根據伏秒數守恒:
(為了讓公式簡練,假設二極管和MOS開關都是理想狀態,導通電阻為0)
Vdc*Ton=(Ns/Np)*Vo*Toff → Vdc*D=(Ns/Np)*Vo*(1-D)……..(1)
根據上圖得到如下: L*(Ip2-Ip1)=Vdc*Ton=Vdc*D*T………..(2)
再根據輸入輸出的能量關系:{(Ip2+Ip1)/2}*Vdc*D=P0/η…….(3)
現在只能列出三個式子,但含有四個未知數:Vdc,D,Ip2,Ip1.
根據(1),(2),(3)消去Vdc
得到:Ip2-Ip1= (Ns/Np)*Vo*(1-D)*T………..(4)
Ip1+Ip2=2 P0/η*(Np/Ns)*(1/Vo)/(1-D)……..(5)
根據公式1,隨著Vdc↑,D↓,(1-D) ↑
由(4)得,Ip2-Ip1↑ 由(5)得Ip1+Ip2 ↓
由這兩個變化方向只能推測出Ip1隨著Vdc減小,但Ip2還是無從判斷??

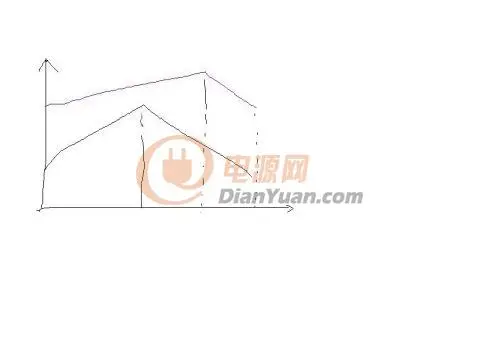

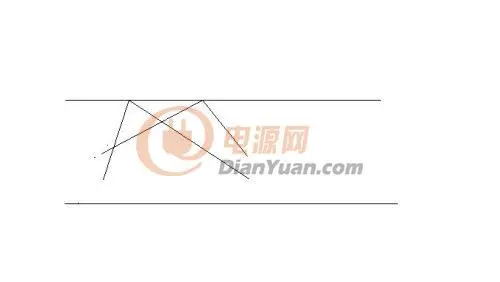

悲劇,現在公司圖片傳不上去,晚上回家在上傳.
