TOP245Y 反激前級(12V2.5A) + buck恒流后級(7.5V/3A) 反激變壓器嘯叫,波形震蕩

TOP245Y  反激前級(12V2.5A)  + buck恒流后級 (7.5V/3A)

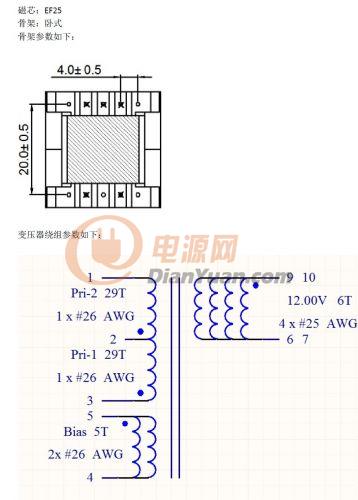

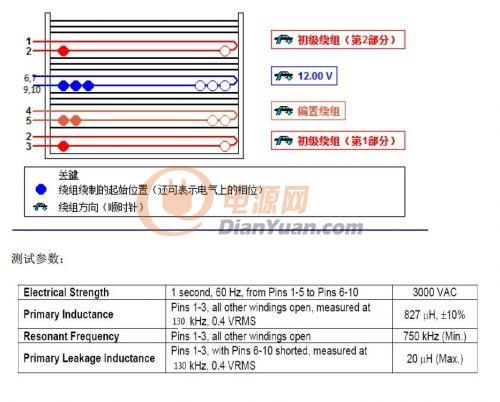

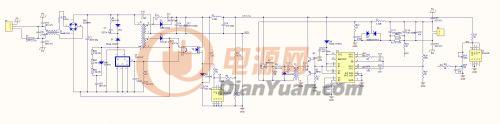

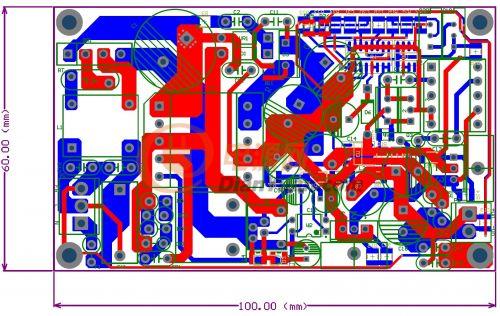

電路圖,原理圖,以及變壓器的結構圖如下:

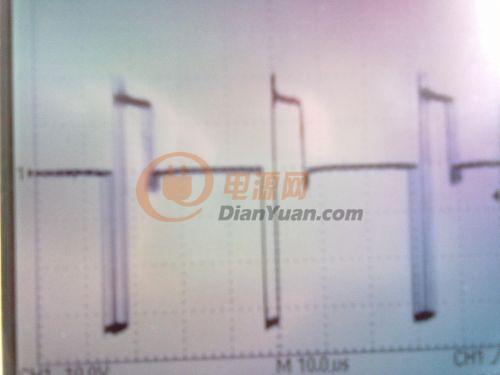

現在電路的問題是,通電后,變壓器嘯叫,波形抖動,用示波器測試出來,中心的波形靜止,兩邊對稱開來向中間抖動,就像彈簧向中間擠壓然后伸縮一樣

我試著增加了光耦的電流,調節TL431的補償部分,都沒有效果,大家?guī)兔Ψ治鲆幌掳?br />








全部回復(3)
正序查看
倒序查看
2011-04-06 10:31
默默的幫頂  哪位大俠幫忙分析下
0
回復
2011-04-06 16:23
@電源網-源源
默默的幫頂 哪位大俠幫忙分析下
D4,C10,R7是防過沖電路嗎?
0
回復
2011-04-06 16:26
@tornadojie
D4,C10,R7是防過沖電路嗎?
有點像是斜波振蕩,最大占空比是多少?
