我做的一款反激多路輸出電源,輸出功率150W,現發現開關紋波是可以通過輸出濾波來控制的,但輸出尖峰紋波大約有300mV.
為了減小測量干擾,我已把示波器探頭的地線繞了正端好幾圈了.
而且把示波器的地線地線夾子夾住探頭正端,讓探頭地線和正端短路,用此短路點去測電源輸出的地線,上面也有如此大的尖峰紋波.
上面結果是不是說明電源輸出地線上有非常大的共模尖峰?
反激電源尖峰如何減小?
全部回復(76)
正序查看
倒序查看
@vekug
用DRC方式可以的..

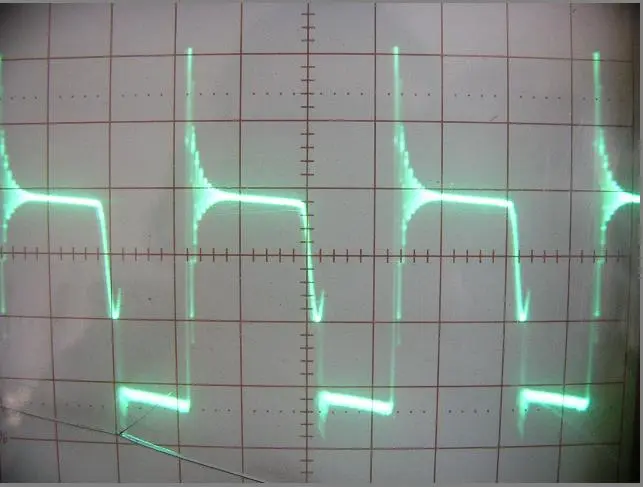

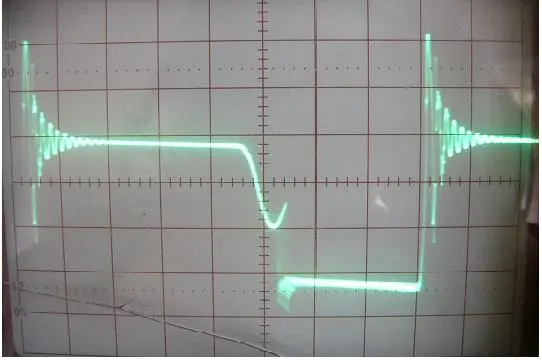

下面是在輸出150W時變壓器的波形圖,可以看出開關管關斷時的反峰非常大.
請高手分析一下在反激150W級別上,變壓器這樣的工作波形是否正常,峰如何減小?
今天測了變壓器數據:初級電感600uH,漏感40uH.這是在初次級間加了屏蔽銅皮后的數據,沒加銅皮的同樣變壓器漏感29uH.
請大家?guī)兔Ψ治鲆幌?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/37/1136782345.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/37/1136782368.jpg');}" onmousewheel="return imgzoom(this);">
請高手分析一下在反激150W級別上,變壓器這樣的工作波形是否正常,峰如何減小?
今天測了變壓器數據:初級電感600uH,漏感40uH.這是在初次級間加了屏蔽銅皮后的數據,沒加銅皮的同樣變壓器漏感29uH.
請大家?guī)兔Ψ治鲆幌?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/37/1136782345.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/37/1136782368.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@m99999
你好.我沒有測,昨天剛改繞的變壓器,在初次級間加了銅皮,但沒有效果.后來測變壓器波形,發現了上面的關斷尖峰非常大.關斷尖峰應是漏感造成的吧?我是四路輸出,次級都在中間,一路一層,初級最里面1/2,最外面1/2.請問如何才能把漏感降下來?
這種情況都是由于漏感引起的.
一般情況下,都是采用你的繞法,即把初級分成兩部分,這樣做的好處是可以使初次級之間的耦合比較均勻,特別是在多個次級的時候,但這種方法并不是漏感最小的繞法,你把初級完全放到里面試試.一般情況下,初次級之間的絕緣層越厚,漏感越大.
另外,漏感是不可能太小的,一個好的吸收電路也是很關鍵的.
你可以把你的初級電感和漏感數值登出來,我?guī)湍惴治鲆幌逻@個變壓器.
一般情況下,都是采用你的繞法,即把初級分成兩部分,這樣做的好處是可以使初次級之間的耦合比較均勻,特別是在多個次級的時候,但這種方法并不是漏感最小的繞法,你把初級完全放到里面試試.一般情況下,初次級之間的絕緣層越厚,漏感越大.
另外,漏感是不可能太小的,一個好的吸收電路也是很關鍵的.
你可以把你的初級電感和漏感數值登出來,我?guī)湍惴治鲆幌逻@個變壓器.
0
回復
@m99999
下面是在輸出150W時變壓器的波形圖,可以看出開關管關斷時的反峰非常大. 請高手分析一下在反激150W級別上,變壓器這樣的工作波形是否正常,峰如何減小? 今天測了變壓器數據:初級電感600uH,漏感40uH.這是在初次級間加了屏蔽銅皮后的數據,沒加銅皮的同樣變壓器漏感29uH. 請大家?guī)兔Ψ治鲆幌?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/37/1136782345.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/37/1136782368.jpg');}"onmousewheel="returnimgzoom(this);">
29uH是個正常的數值,變壓器沒有必要加銅箔,如果要加,也應該加在外面.從你的波形來看,問題出在此收電路不合理.
0
回復
@sdjufeng
這種情況都是由于漏感引起的.一般情況下,都是采用你的繞法,即把初級分成兩部分,這樣做的好處是可以使初次級之間的耦合比較均勻,特別是在多個次級的時候,但這種方法并不是漏感最小的繞法,你把初級完全放到里面試試.一般情況下,初次級之間的絕緣層越厚,漏感越大.另外,漏感是不可能太小的,一個好的吸收電路也是很關鍵的.你可以把你的初級電感和漏感數值登出來,我?guī)湍惴治鲆幌逻@個變壓器.
你好,非常感謝.
初級電感和漏感的數值在上面第十貼中寫出來了,我是剛測的數據.
測時發現,初次級間不加銅皮屏蔽漏感小.這應是正常的吧.也可能是漏感加大的緣故,加了屏蔽后尖峰反而大了.
初級電感和漏感的數值在上面第十貼中寫出來了,我是剛測的數據.
測時發現,初次級間不加銅皮屏蔽漏感小.這應是正常的吧.也可能是漏感加大的緣故,加了屏蔽后尖峰反而大了.
0
回復
@m99999
你好,非常感謝.初級電感和漏感的數值在上面第十貼中寫出來了,我是剛測的數據.測時發現,初次級間不加銅皮屏蔽漏感小.這應是正常的吧.也可能是漏感加大的緣故,加了屏蔽后尖峰反而大了.
初次級間不加銅皮屏蔽漏感小,是正常的.所謂漏感是通過本線圈的磁力線沒有完全通過另一線圈所產生的,增加銅皮屏蔽,相當于線圈之間的耦合難度增大,故漏感增大,分布電容減少.
想減少尖峰,最好的辦法是減少變壓器漏感,其次是在MOS管漏極加磁珠,這樣都會減少損耗,還有就是無損吸收,最后就是用RCD這種有損吸收的方式.
想減少尖峰,最好的辦法是減少變壓器漏感,其次是在MOS管漏極加磁珠,這樣都會減少損耗,還有就是無損吸收,最后就是用RCD這種有損吸收的方式.
