各位來看看這個線性電源（附原理圖）

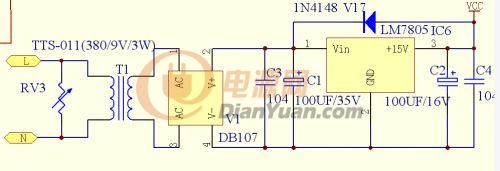

電路圖如下：





這是個線性電源：

 變壓器是按輸入AC380V 輸出AC9V，3W設計的，這樣匝數比知道了，但初次級匝數具體多少不知道，據主管說是用在石油上的，他說在石油濃度很大的情況下，單片機就復位了，他說是可能電源供電不足，這樣我就有了幾個困惑，也不太好意思問主管，萬一那個啥就不太好了！

困惑一：原理圖很明顯是L N，哪來的380V，不知道是自己對380的由來理解錯誤，還是主管就不懂這回事

困惑二：lm7805提供標準輸出，單片機復位怎么可能是電源供電不足，我懷疑可能是EMI導致的

請各位兄臺進來解答下小弟的困惑，謝謝你們了！



全部回復(12)
正序查看
倒序查看
2011-04-22 16:39



0
回復
2011-04-22 16:40
@chj_macong

單片機用的是STC89S52
0
回復
houran77
LV.6
4
2011-04-22 16:46

圖上的L N可以根據個人畫圖習慣來定，不一定要按規矩來。

實際工作的溫度是多少，溫度太高，7805是帶過溫保護的。另外單品機在一定時間內，輸入電壓下跌，容易造成單片機復位。

0
回復
2011-04-22 16:48
@chj_macong
單片機用的是STC89S52

輸出部分有 兩個繼電器5V 額定電流40mA, 和5個數碼管，用了5個移位寄存器推動的！輸出就是這下

0
回復
2011-04-22 16:53
@houran77
圖上的LN可以根據個人畫圖習慣來定，不一定要按規矩來。實際工作的溫度是多少，溫度太高，7805是帶過溫保護的。另外單品機在一定時間內，輸入電壓下跌，容易造成單片機復位。

油田里，可以保證溫度低于125度

0
回復
2011-04-22 16:58
@chj_macong
油田里，可以保證溫度低于125度
電源的供電和油壓機的供電取自同一個電網，油壓機工作的時候會拉底電壓，難道它會拉底到讓電源不能正常工作？這怎么解釋
0
回復
hlp330
LV.9
8
2011-04-22 17:04
@chj_macong
電源的供電和油壓機的供電取自同一個電網，油壓機工作的時候會拉底電壓，難道它會拉底到讓電源不能正常工作？這怎么解釋
有可能，要看變壓器的變比，輸出電壓可能很極限
0
回復
whc_74
LV.3
9
2011-04-23 10:25
@chj_macong
輸出部分有兩個繼電器5V額定電流40mA,和5個數碼管，用了5個移位寄存器推動的！輸出就是這下

能不能是5V繼電器的供電電壓和單片機共用的原因呢？

0
回復
hjhlql
LV.7
10
2011-04-23 12:39

可能是繼電器干擾造成的。

0
回復
lensenpower
LV.4
11
2011-06-05 16:20
測下C1兩端的電壓是多少，保證高于DC8V。加大C1為470u或1000u試下，可能有所幫助。
0
回復
J-10A
LV.4
12
2011-06-05 18:52

這個圖有點迷糊,輸出應該是5V嘛.380V也很常見,不見得就錯了.

3W的變壓器負載能力差,憑經驗,5V的繼電器工作電流應該不止40mA,有必要核實一下正常工作電流.

記得7805輸入和輸出壓差至少要2,3V,如果只9V的話,電壓再稍有波動輸出就垮了.建議Vin在滿載時至少達到10V

0
回復
LV.1
13
2011-06-05 22:10
@J-10A
這個圖有點迷糊,輸出應該是5V嘛.380V也很常見,不見得就錯了.3W的變壓器負載能力差,憑經驗,5V的繼電器工作電流應該不止40mA,有必要核實一下正常工作電流.記得7805輸入和輸出壓差至少要2,3V,如果只9V的話,電壓再稍有波動輸出就垮了.建議Vin在滿載時至少達到10V

你這個可以把7805前面的電壓調高一點嗎？

先判斷是電壓的問題還是干擾的問題啊

0
回復
