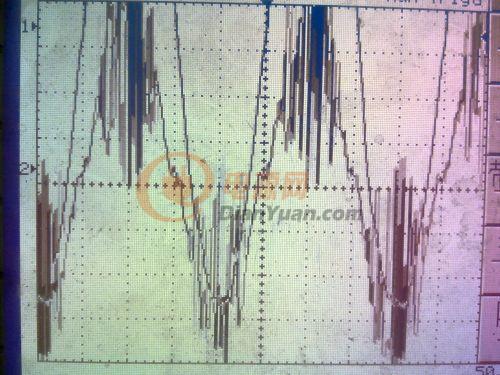

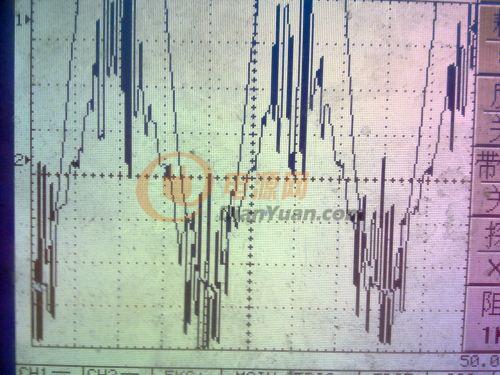

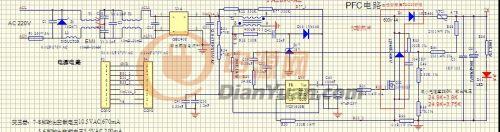

為什么電壓在峰值的時候電流波形會有雜波呢？

 我測出來是0.99  但是我懷疑我的表測的不準，那個震蕩的波形估計表測不出來，還有我在客戶那里測只有0.85

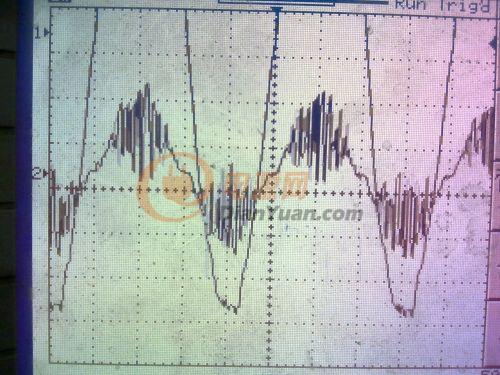

為什么在電壓峰值的時候電流波形會震蕩呢

其他電壓也有這個波形嗎？

是不是電流環路沒調好啊

后來你的電路怎么樣了？

輸入的濾波電容Cin沒有取好

樓主，結果弄的怎么樣了？

現在問題好了一點，但是問題還存在，我把前面的兩級共模電感加大了  安規電容也加大了，,現在功率在110W的時候沒什么問題了，但是在110W以上的時候雜波還是會有

濾波的共模電感用的是環形電感，40mH  磁芯外徑有10幾cm吧   是鐵氧體的，我想應該不是因為電感飽和了吧？

安規電容加太大也沒有用了，而且加大了小功率的時候電流電壓會有相位移，功率因數就又低了。

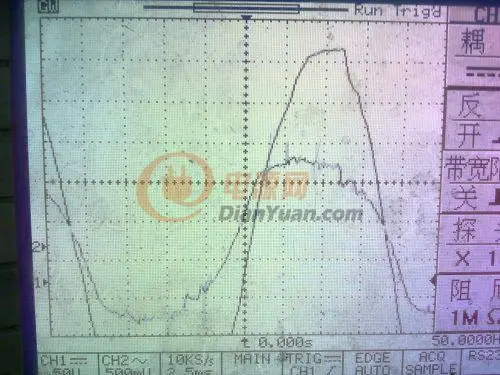

今天下午吧變壓器電感量減小了一點，波形基本可以了吧   這是150W時候的波形，相位還有點偏移，明天再吧前面的濾波電容改小一點。

你這個芯片是CRM還是CCM ??？

芯片上說要CRM   我測出來一直是CCM， 電感量從1mH減小到0.5mH了，不敢再減小了。。之前算的一個電感是0.4mH,不知道什么原因電感有聲音，然后就加到1mH就沒事了。

你的開關頻率變了沒？

怎么會這樣?。?/p>

資料上說頻率是固定不變的，我測出來貌似也沒有變，50KHz,英文資料 ，難看的很，我到現在還沒搞明白芯片的工作過程，芯片里有兩個關閉MOS管的條件，一個是Ct角確定的導通時間，還一個就是CS角確定的峰值電流,輸入波形是饅頭波，難道是在輸入電壓高峰的時候由CS腳來觸發關斷，在輸入電壓較低是由Ct腳的時間來觸發關斷？或者是在功率大的時候由Ct腳的時間來觸發關斷？

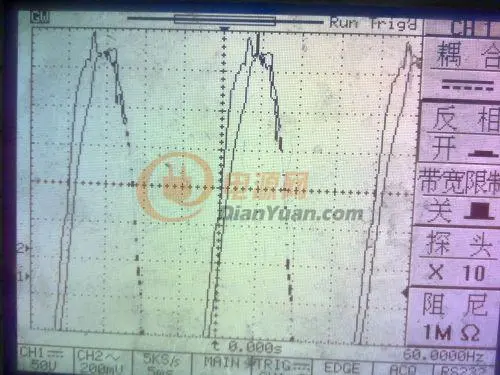

測出來貌似CS電流采樣端的峰值電流也一直在變，是不是輸入的正弦波在電壓較高時MOS管導通的峰值電流比較大，輸入電壓較低時MOS管峰值電流較小，這樣就實現了PFC的功能？

250W   和150W兩種

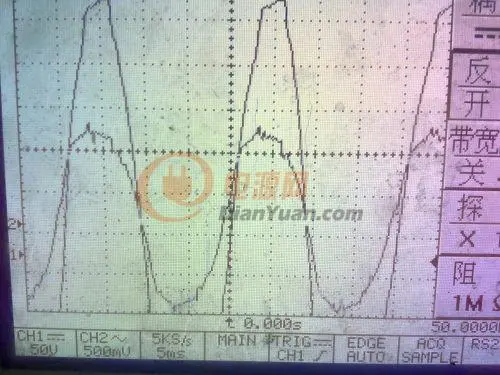

再次改善后的圖，應該可以了吧，這是150W的時候

學習

現在有點糾結   不知道250W和150W是做兩個版本還是只做250W一種。。。 150W一下用的比較多，250W的用的少，要分兩種的話用的時候挺麻煩，只做250W成本會高一些吧。
