關于最簡化的TOP224電路

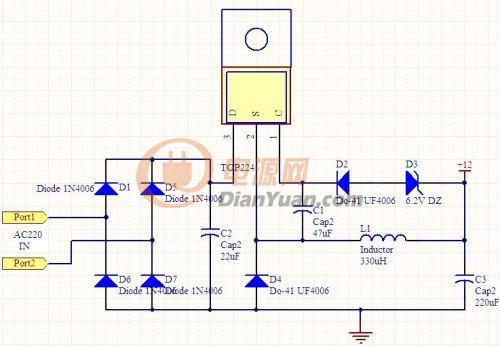

偶然從朋友手中得到的電路，稍微改了一下，想做12v，1.5A輸出（15W就行）。貪圖電路方便簡單，不過最后做完實驗板就是輸出出錯，輸出有68V。s腳對地64V，這個按照道理來說是不正常的，郁悶，朋友分析是因為電感沒起振。

uf4006買不到（更郁悶），換了fr107。電感也買不到（...），于是自己找一個工字電感，幾圈幾圈地剪掉，換上去，剪掉，換上去……始終不行，求救，各位大蝦幫幫忙~

全部回復(13)
正序查看
倒序查看
謝厚林
LV.12
2
2011-04-27 21:58

這個線路做1.5A很難。簡單是簡單，電感很容易飽和，二極管的電流也不夠。

0
回復
hjzzzz
LV.1
3
2011-04-28 08:46
@謝厚林
這個線路做1.5A很難。簡單是簡單，電感很容易飽和，二極管的電流也不夠。
二極管可以用fr207代替，不知道電感的問題有沒有比較好的解決方法，還請謝版指點下
0
回復
謝厚林
LV.12
4
2011-04-28 09:07
@hjzzzz
二極管可以用fr207代替，不知道電感的問題有沒有比較好的解決方法，還請謝版指點下

用變壓器來做電感

0
回復
hjzzzz
LV.1
5
2011-04-28 09:32
@謝厚林
用變壓器來做電感
弱弱再問一下謝版，330uH的電感，有磁芯的話大概繞幾圈？還有s腳對地的電壓怎么會那么高？
0
回復
謝厚林
LV.12
6
2011-04-28 16:13
@hjzzzz
弱弱再問一下謝版，330uH的電感，有磁芯的話大概繞幾圈？還有s腳對地的電壓怎么會那么高？
什么樣的磁芯，工字，變壓器，什么尺寸變壓器？
0
回復
hjzzzz
LV.1
7
2011-04-28 16:29
@謝厚林
什么樣的磁芯，工字，變壓器，什么尺寸變壓器？
謝版有心了，下午莫名其妙找到個270u的電感，應該是可以代替的吧，就是不知道電流承受得住不，反正就換上去了。Vcs 6.4v，芯片按理說應該工作了的，V D2有10v，穩壓管兩端 -2.4v。但是s腳對地電壓依然60多伏，結果輸出還是65v+。手頭工具也不多，就一個萬用表，還真是挺難搞。
0
回復
謝厚林
LV.12
8
2011-04-29 22:21
@hjzzzz
謝版有心了，下午莫名其妙找到個270u的電感，應該是可以代替的吧，就是不知道電流承受得住不，反正就換上去了。Vcs6.4v，芯片按理說應該工作了的，VD2有10v，穩壓管兩端-2.4v。但是s腳對地電壓依然60多伏，結果輸出還是65v+。手頭工具也不多，就一個萬用表，還真是挺難搞。

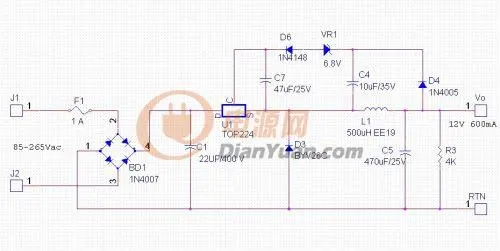

 你的線路我仔細看了，好像有點問題，需要加一個電容，

0
回復
謝厚林
LV.12
9
2011-04-29 22:28
@hjzzzz
謝版有心了，下午莫名其妙找到個270u的電感，應該是可以代替的吧，就是不知道電流承受得住不，反正就換上去了。Vcs6.4v，芯片按理說應該工作了的，VD2有10v，穩壓管兩端-2.4v。但是s腳對地電壓依然60多伏，結果輸出還是65v+。手頭工具也不多，就一個萬用表，還真是挺難搞。
另外TOP224的限流點就1.5A，做buck線路怎么可以出1.5A的電流，肯定是不出這么大電流。
0
回復
hjzzzz
LV.1
10
2011-05-02 16:57
@謝厚林
另外TOP224的限流點就1.5A，做buck線路怎么可以出1.5A的電流，肯定是不出這么大電流。

感謝~根據電路改動了一下，增加的電容用了47u的，快恢復管依然還是2個fr207，電阻用了7.5k，電感還是用原來的270u的工字電感，好歹是輸出12v了，可是帶不動負載，一接上負載，電壓就被拉低到1.2v左右了。



新手，唉~郁悶的

0
回復
謝厚林
LV.12
11
2011-05-03 08:50
@hjzzzz
感謝~根據電路改動了一下，增加的電容用了47u的，快恢復管依然還是2個fr207，電阻用了7.5k，電感還是用原來的270u的工字電感，好歹是輸出12v了，可是帶不動負載，一接上負載，電壓就被拉低到1.2v左右了。 新手，唉~郁悶的
帶多大負載，
0
回復
hjzzzz
LV.1
12
2011-05-03 09:39
@謝厚林
帶多大負載，
5w的節能燈
0
回復
謝厚林
LV.12
13
2011-05-03 15:07
@hjzzzz
5w的節能燈
測試就不要一下帶5W，12V 5W，電流就410mA，怕電感飽和。
0
回復
LINXX098
LV.6
14
2011-05-18 17:02
@謝厚林
測試就不要一下帶5W，12V5W，電流就410mA，怕電感飽和。

這電小真夠簡單，很適合新手玩玩
