【討論】開關電源空載時如何調整電壓輸出

開關電源空載時如何調整電壓輸出?如何保證輸出電壓穩定呢?能不能從變壓器的工作方式幫忙分析?

全部回復(41)
正序查看
倒序查看
小凡凡
LV.7
2
2011-05-06 23:13

1、加大占空比

2、加大電感量

3、采用空載降頻芯片

4、接假負載,或者減小啟動電阻阻值

5、更換VCC二極管,或者提高輸出電壓(VCC電壓)

都不行的話,八成就是設計有問題。

寬范圍輸入,低壓大電流輸出容易出顯此問題

0
回復
cheng111
LV.11
3
2011-05-06 23:56
@小凡凡
1、加大占空比2、加大電感量3、采用空載降頻芯片4、接假負載,或者減小啟動電阻阻值5、更換VCC二極管,或者提高輸出電壓(VCC電壓)都不行的話,八成就是設計有問題。寬范圍輸入,低壓大電流輸出容易出顯此問題
關注一下,這個問題但是沒有仔細研究過。以前做RCC電源,空載震蕩一般就調節元件參數了。
0
回復
2011-05-07 10:44

問題是你采取什么樣的穩壓的方法???但穩壓跟占空比還是有很大關系的....

0
回復
2011-05-07 15:08
@牛角先生
問題是你采取什么樣的穩壓的方法啊?但穩壓跟占空比還是有很大關系的....
采取恒流方式
0
回復
2011-05-07 15:12
@迎風而上
采取恒流方式

如果只有恒流取樣反饋的LED驅動電源(沒有電壓反饋)空載時輸出電壓是穩定的還是跳變沒有規律的呢?

0
回復
2011-05-07 16:00
@迎風而上
如果只有恒流取樣反饋的LED驅動電源(沒有電壓反饋)空載時輸出電壓是穩定的還是跳變沒有規律的呢?
跳動的....
0
回復
2011-05-08 14:10
@小凡凡
1、加大占空比2、加大電感量3、采用空載降頻芯片4、接假負載,或者減小啟動電阻阻值5、更換VCC二極管,或者提高輸出電壓(VCC電壓)都不行的話,八成就是設計有問題。寬范圍輸入,低壓大電流輸出容易出顯此問題

你們沒理解我問的問題,我的問題是空載時電源如何調整輸出電壓的呢?此時MOS振蕩波形是怎么樣的?空載時待機功耗很小,所以MOS導通波形應該會很窄,但反饋環路是如何控制輸出電壓穩定的呢?能不能從細節上進行分析?空載時PWM芯片如何工作?反饋環路如何調整?和帶載時有什么區別?

0
回復
2011-05-08 14:11
@牛角先生
跳動的....

那空載時電源如何調整輸出電壓的呢?此時MOS振蕩波形是怎么樣的?空載時待機功耗很小,所以MOS導通波形應該會很窄,但反饋環路是如何控制輸出電壓穩定的呢?能不能從細節上進行分析?空載時PWM芯片如何工作?反饋環路如何調整?和帶載時有什么區別?

0
回復
亂翻書
LV.3
10
2011-05-08 16:07
@迎風而上
那空載時電源如何調整輸出電壓的呢?此時MOS振蕩波形是怎么樣的?空載時待機功耗很小,所以MOS導通波形應該會很窄,但反饋環路是如何控制輸出電壓穩定的呢?能不能從細節上進行分析?空載時PWM芯片如何工作?反饋環路如何調整?和帶載時有什么區別?

空載,從副邊看,就是個峰值整流,輸出電壓很容易飄高,所以有的芯片在空載時進入SKip模式,占空比有一陣,然后消失,等輸出電容上電壓下降后(電路中總歸會一些阻抗給這個電容放電),又輸出一陣。滿載,輸出電感處于連續狀態,與輸出電容組成一個普通的低通濾波器。

0
回復
2011-05-08 16:34
@亂翻書
空載,從副邊看,就是個峰值整流,輸出電壓很容易飄高,所以有的芯片在空載時進入SKip模式,占空比有一陣,然后消失,等輸出電容上電壓下降后(電路中總歸會一些阻抗給這個電容放電),又輸出一陣。滿載,輸出電感處于連續狀態,與輸出電容組成一個普通的低通濾波器。
嗯,你說的是有電壓反饋的情況吧,可不可以不要電壓反饋?這樣空載的話是不是會炸機?
0
回復
LV.1
12
2011-05-08 17:48
@迎風而上
嗯,你說的是有電壓反饋的情況吧,可不可以不要電壓反饋?這樣空載的話是不是會炸機?

我覺得還是要電壓環哈。。

你可以穩壓,也可以不穩壓只限壓。。

不然恒流充電充到啥時候停,他不知道,那么他就一直充。。



想想后果。。。

如果有LED負載,一般電壓就有了。。

0
回復
2011-05-08 19:42
@
我覺得還是要電壓環哈。。你可以穩壓,也可以不穩壓只限壓。。不然恒流充電充到啥時候停,他不知道,那么他就一直充。。 想想后果。。。如果有LED負載,一般電壓就有了。。

穩壓和限壓有什么區別呢?據我所知,穩壓要用TL431配合線性光耦進入線性調整狀態對吧?那限壓是怎么一種狀態?

0
回復
LV.1
14
2011-05-09 11:21
@迎風而上
穩壓和限壓有什么區別呢?據我所知,穩壓要用TL431配合線性光耦進入線性調整狀態對吧?那限壓是怎么一種狀態?
我的理解是:穩壓就是輸出電壓穩定,不隨負載變化。限壓是輸出電壓也許會隨負載而變化,但是一旦超過一個設定的值,那么電壓就穩在這里或者關斷
0
回復
amonson
LV.8
15
2011-05-09 16:04
@迎風而上
如果只有恒流取樣反饋的LED驅動電源(沒有電壓反饋)空載時輸出電壓是穩定的還是跳變沒有規律的呢?
PWM就是通過調節占空比來調整輸出,如果只有恒流控制,那么當電流低于恒流點時,反饋環就會給定一個反饋信號使PWM加大占空比直至最大占空比(開環占空比)。所以空載或輕載時如無限壓措施,輸出電壓會跑到很高只到炸機。最簡單的,可以從反饋繞組取樣電壓引入控制環來實現限壓的目的。
0
回復
LV.1
16
2011-05-09 17:42
@amonson
PWM就是通過調節占空比來調整輸出,如果只有恒流控制,那么當電流低于恒流點時,反饋環就會給定一個反饋信號使PWM加大占空比直至最大占空比(開環占空比)。所以空載或輕載時如無限壓措施,輸出電壓會跑到很高只到炸機。最簡單的,可以從反饋繞組取樣電壓引入控制環來實現限壓的目的。

不錯,還是你講的明白。。

0
回復
2011-05-10 19:50
@amonson
PWM就是通過調節占空比來調整輸出,如果只有恒流控制,那么當電流低于恒流點時,反饋環就會給定一個反饋信號使PWM加大占空比直至最大占空比(開環占空比)。所以空載或輕載時如無限壓措施,輸出電壓會跑到很高只到炸機。最簡單的,可以從反饋繞組取樣電壓引入控制環來實現限壓的目的。
頂一個!你說的對。你能不能幫解釋下穩定的輸出電壓或者穩定的輸出電流是不是要求電壓控制環或者電流控制環必須工作在線性狀態?如果既有電壓控制環又有電流控制環,電源是如何調整輸出的呢?哪個控制環先作用還是同時作用?另外再補充一個問題,在設計控制環路的時候?qū)L431工作的電流和反饋取樣電阻有些什么要求?
0
回復
weirongshi
LV.6
18
2011-05-10 22:47
@迎風而上
頂一個!你說的對。你能不能幫解釋下穩定的輸出電壓或者穩定的輸出電流是不是要求電壓控制環或者電流控制環必須工作在線性狀態?如果既有電壓控制環又有電流控制環,電源是如何調整輸出的呢?哪個控制環先作用還是同時作用?另外再補充一個問題,在設計控制環路的時候?qū)L431工作的電流和反饋取樣電阻有些什么要求?
空載穩壓起作用,其實就是限壓,帶載以后,恒流起作用,就是它會占用反饋環,如果恒流時候的電壓接近限壓點,輸出電流就沒有辦法恒下來,越接近電流越低,知道停止
0
回復
2011-05-10 23:13
@weirongshi
空載穩壓起作用,其實就是限壓,帶載以后,恒流起作用,就是它會占用反饋環,如果恒流時候的電壓接近限壓點,輸出電流就沒有辦法恒下來,越接近電流越低,知道停止

那補充一個問題,如果恒流源負載突然開路會有什么后果嗎?

0
回復
weirongshi
LV.6
20
2011-05-12 20:26
@迎風而上
那補充一個問題,如果恒流源負載突然開路會有什么后果嗎?
突然 開路,那就回到空載狀態啊,431會穩住電壓的
0
回復
amonson
LV.8
21
2011-05-13 17:00
@迎風而上
頂一個!你說的對。你能不能幫解釋下穩定的輸出電壓或者穩定的輸出電流是不是要求電壓控制環或者電流控制環必須工作在線性狀態?如果既有電壓控制環又有電流控制環,電源是如何調整輸出的呢?哪個控制環先作用還是同時作用?另外再補充一個問題,在設計控制環路的時候?qū)L431工作的電流和反饋取樣電阻有些什么要求?
電流和電壓不能同時進行控制,所謂既有電壓環又有電流環實際上是恒流時不恒壓,恒壓時不恒流,在恒流轉恒壓的過程中電路狀態是不穩定的(比如4.50V時恒流,4.51V開始就恒壓了,那么在4.50--4.51V之間電路就是不穩定可能會發生震蕩的),一般設計這種電源都會把這個轉換過程控制在盡可能小的范圍內。
0
回復
2011-05-13 21:34
@amonson
電流和電壓不能同時進行控制,所謂既有電壓環又有電流環實際上是恒流時不恒壓,恒壓時不恒流,在恒流轉恒壓的過程中電路狀態是不穩定的(比如4.50V時恒流,4.51V開始就恒壓了,那么在4.50--4.51V之間電路就是不穩定可能會發生震蕩的),一般設計這種電源都會把這個轉換過程控制在盡可能小的范圍內。
你回答的不錯!問問你,恒流狀態工作時負載突然開路,那次級繞組的那部分能量如何復位呢?會不會導致輸出電壓一下子過沖?
0
回復
amonson
LV.8
23
2011-05-13 21:53
@迎風而上
你回答的不錯!問問你,恒流狀態工作時負載突然開路,那次級繞組的那部分能量如何復位呢?會不會導致輸出電壓一下子過沖?
有限壓就問題不大,觸發限壓控制后占空比會被迅速壓小,電壓過沖是可能的,但由于輸出有大電容,調好了不會是問題。至于次級繞組的能量你所謂的突然能有多突然?電流變化率?你的工作頻率至少是幾十k,幾個周期的能量電路本身就損耗掉了,實在覺得不保險再加點假負載肯定沒問題。關鍵是開路后要在幾個周期內迅速將占空比調小。
0
回復
2011-05-13 22:01
@amonson
有限壓就問題不大,觸發限壓控制后占空比會被迅速壓小,電壓過沖是可能的,但由于輸出有大電容,調好了不會是問題。至于次級繞組的能量你所謂的突然能有多突然?電流變化率?你的工作頻率至少是幾十k,幾個周期的能量電路本身就損耗掉了,實在覺得不保險再加點假負載肯定沒問題。關鍵是開路后要在幾個周期內迅速將占空比調小。

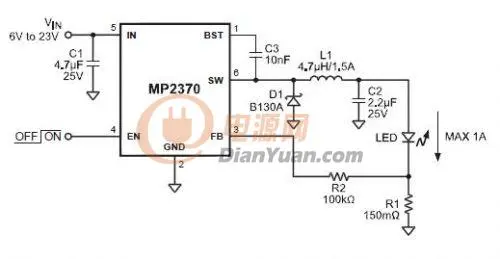

你理解的很透徹,如果換成普通的DC/DC恒流BUCK電路,只有電流環沒有電壓環控制,那此時如果突然斷開LED負載會有什么問題嗎?附上電路圖:
0
回復
2011-05-14 23:15
@amonson
有限壓就問題不大,觸發限壓控制后占空比會被迅速壓小,電壓過沖是可能的,但由于輸出有大電容,調好了不會是問題。至于次級繞組的能量你所謂的突然能有多突然?電流變化率?你的工作頻率至少是幾十k,幾個周期的能量電路本身就損耗掉了,實在覺得不保險再加點假負載肯定沒問題。關鍵是開路后要在幾個周期內迅速將占空比調小。
在線么?期待你的回復。
0
回復
madfly
LV.5
26
2011-05-15 14:08
@迎風而上
在線么?期待你的回復。

我的理解是,突然斷開LED負載,輸出電壓會瞬間飄的很高。

0
回復
2011-05-15 17:16
@madfly
我的理解是,突然斷開LED負載,輸出電壓會瞬間飄的很高。

那C2電容將被擊穿?

0
回復
2011-05-15 17:18
@迎風而上
那C2電容將被擊穿?

另外C3那個電容有什么作用?

0
回復
weirongshi
LV.6
29
2011-05-15 19:50
@迎風而上
另外C3那個電容有什么作用?
你放心好了,只要電容電壓余量足夠,容量合適,電容不會被擊穿的,只是很短暫的沖擊,要知道電容電壓不可能突變,多余的能量會充到電容里。至于C3是什么作用,沒有IC的PDF資料,我也不知道
0
回復
2011-05-15 20:58
@weirongshi
你放心好了,只要電容電壓余量足夠,容量合適,電容不會被擊穿的,只是很短暫的沖擊,要知道電容電壓不可能突變,多余的能量會充到電容里。至于C3是什么作用,沒有IC的PDF資料,我也不知道
有道理,C2參數可以計算出來嗎?
0
回復
2011-05-16 09:01
@迎風而上
有道理,C2參數可以計算出來嗎?
頂頂?。?/div>
0
回復
