開關式兩節鋰電池充電管理芯片

描述

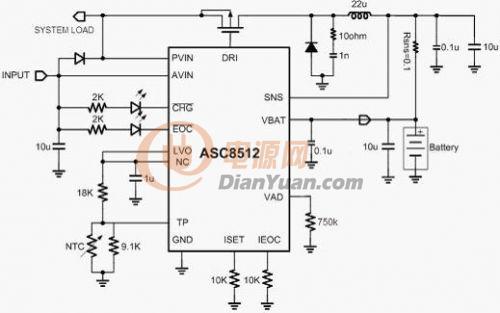

ASC8512是集成開關式兩節鋰電池充電管理芯片,采用電壓模BUCK的拓?fù)浣Y(jié)構，最大充電電流達到2A.ASC8512通過恒壓控制環（CV）和恒流控制環（CC）來調整鋰電池充電電壓和恒流充電電流. 同時，ASC8512還集成溫度保護、最大充電時間限制、輸出短路等保護功能，通過NTC檢測電池溫度，可以實現電池過熱保護功能，兩個LED指示燈指示電池充電狀態.

ASC8512采用14-腳TSSOP package.

應用

● 手持設備

● 隔離電源系統

● 移動DVD

● 筆記本

特點

● 最大占空比100%

● 滿充電壓精度0.5%

● 自耗電小于10uA

● 恒流充電電流通過外接電阻可調

● 開關頻率400KHZ

● 電池檢測

● 適用于兩節鋰電池充電

● 軟啟動

● 電池過溫保護

● 芯片過熱保護

● 狀態指示

● 輸入最大耐壓18V

● 環境溫度范圍: -20℃～70℃

● 14-腳TSSOP封裝                                  TOBY：18675575810
