開始制作24V500W逆變器

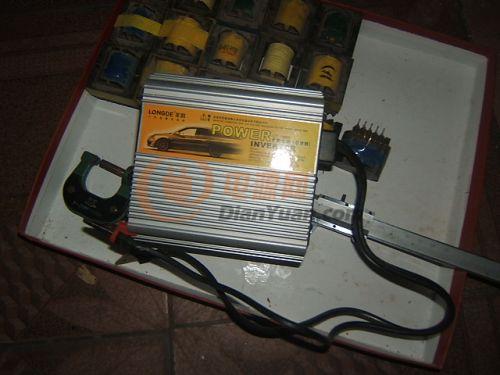

淘寶上買了兩個逆變器，回來開機壞了一個，用的原料還可以吧，雙494芯片的，我?guī)ж摵砷_機，就燒H橋，試著修好了，現在都不敢開機帶大負荷

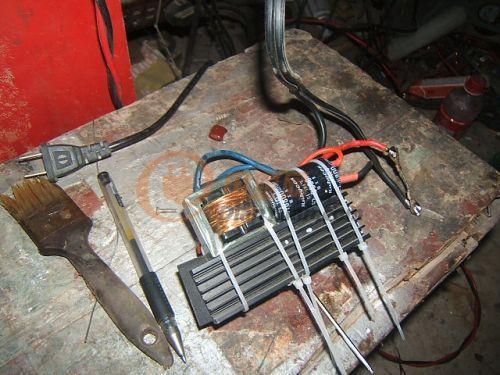

我做的太陽能發電，供電電壓高，效率可能會高點，就想改成48v的，沒那個水平，先改24V的吧，原來的變壓器拆到，初級2匝改4匝，494還用12V供電，居然能用，期間燒了N個管子

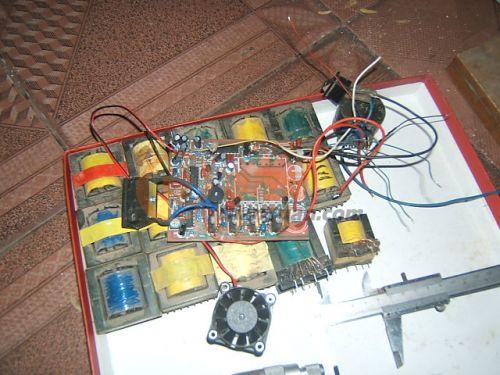

功率板，很難看，用起來也不放心，功率也偏小，我想先做個500W的，EC40磁芯的



找好的磁芯，有幾個不認識，半圓型的估計是個小極品吧，還有個V字型的上面標484那個，有幾個稍微大點，是E42的吧，家伙三都準備的差不多了，準備動手





全部回復(42)
正序查看
倒序查看
wol123
LV.3
2
2011-05-25 23:08

在論壇上找的資料，什么計算公式，我不是專業弄這個的，也沒看明白，總之比葫蘆畫瓢，用別人12V的改吧，初級大多說永0.7 0.6的多股線，次級用0.57.67的線，次級大概100匝，越少越好，我不會纏變壓器，多了怕纏不下，初級大多說4匝，我拆的一個變壓器，初級是2匝，我改成4匝，次級敢拆就沒動，做24v的逆變器，也能用，暫時用拆變壓器的舊線吧，買一點點，也不想去

0
回復
wol123
LV.3
3
2011-05-25 23:09
@wol123
在論壇上找的資料，什么計算公式，我不是專業弄這個的，也沒看明白，總之比葫蘆畫瓢，用別人12V的改吧，初級大多說永0.70.6的多股線，次級用0.57.67的線，次級大概100匝，越少越好，我不會纏變壓器，多了怕纏不下，初級大多說4匝，我拆的一個變壓器，初級是2匝，我改成4匝，次級敢拆就沒動，做24v的逆變器，也能用，暫時用拆變壓器的舊線吧，買一點點，也不想去
也考慮用銅皮，手里沒有，也不知道跟線比那個好
0
回復
wol123
LV.3
4
2011-05-25 23:13
@wol123
也考慮用銅皮，手里沒有，也不知道跟線比那個好

電路用這個，跟我手里的成品一樣，不過還有兩個3525的，還沒仔細學習，備用吧





0
回復
wol123
LV.3
5
2011-05-25 23:14
@wol123
電路用這個，跟我手里的成品一樣，不過還有兩個3525的，還沒仔細學習，備用吧[圖片]
我這些都是反激的變壓器，用壁紙刀很容易敲開
0
回復
wol123
LV.3
6
2011-05-25 23:33
@wol123
我這些都是反激的變壓器，用壁紙刀很容易敲開
拆掉的線是1.07 *4 帶皮，手里的廢線0.72 0.55*3  0.70 去掉皮大概是1.0 0.67 0.5的線
0
回復
wol123
LV.3
7
2011-05-26 00:04
@wol123
拆掉的線是1.07*4帶皮，手里的廢線0.720.55*3 0.70去掉皮大概是1.00.670.5的線

原變壓器1.0*4 2匝面積 0.7854*4=3.1416論壇500W  0.67*8 4匝面積0.3526 *8=2.8208

老變壓標稱180W的設計的電流比論壇別人500W的電流還要大，只是匝數少了一半，如何解釋？

0
回復
2011-05-26 06:27
@wol123
也考慮用銅皮，手里沒有，也不知道跟線比那個好
銅皮好
0
回復
2011-05-26 07:39
@wol123
原變壓器1.0*42匝面積0.7854*4=3.1416論壇500W 0.67*84匝面積0.3526*8=2.8208老變壓標稱180W的設計的電流比論壇別人500W的電流還要大，只是匝數少了一半，如何解釋？
你的變壓器重繞1.0X2--4匝24伏可以輸出500W
0
回復
2011-05-26 07:42
@神舟八號
你的變壓器重繞1.0X2--4匝24伏可以輸出500W
方波逆變器，限制母線電壓，空載電流能做到50MA左右
0
回復
yitt
LV.9
11
2011-05-26 08:18
@tvro
銅皮好

線也不錯。

0
回復
LV.1
12
2011-05-26 09:49
@yitt
線也不錯。[圖片]

樓主，祝你好運

0
回復
wol123
LV.3
13
2011-05-26 23:35
@
樓主，祝你好運
晚上碰上朋友，喝了幾瓶啤酒，回來后，把磁芯煮了一下，居然全都成功分開，不過都是有氣隙的磁芯，把中柱短的磁芯和異型磁芯，EE磁芯排除掉，也就剩下一小半了，有點頭暈，早點睡覺，明天再說，今天去工商局，事情辦的也不太順利
0
回復
2011-05-27 05:47
@wol123
晚上碰上朋友，喝了幾瓶啤酒，回來后，把磁芯煮了一下，居然全都成功分開，不過都是有氣隙的磁芯，把中柱短的磁芯和異型磁芯，EE磁芯排除掉，也就剩下一小半了，有點頭暈，早點睡覺，明天再說，今天去工商局，事情辦的也不太順利
0
回復
yitt
LV.9
15
2011-05-27 07:46
@tvro
[圖片]

加油

0
回復
webage
LV.4
16
2011-05-27 14:13
@yitt
加油

在加一把油

0
回復
2011-05-27 19:35
@webage
在加一把油
0
回復
wol123
LV.3
18
2011-05-27 22:38
@wol123
晚上碰上朋友，喝了幾瓶啤酒，回來后，把磁芯煮了一下，居然全都成功分開，不過都是有氣隙的磁芯，把中柱短的磁芯和異型磁芯，EE磁芯排除掉，也就剩下一小半了，有點頭暈，早點睡覺，明天再說，今天去工商局，事情辦的也不太順利

今天拆了幾個變壓器，0.62 39匝 0.65 35*2匝

0.55 36*2匝 0.55 38*4匝

0.8 22*2匝 0.6 32*2匝

這些都是220轉48v 反激變壓器，匝比不明白，繼續拆個合適的，利用里面的初級，就少纏40匝了，這些變壓器邊緣都沒有纏，纏滿邊緣估計就很難看，也不好引線了

0
回復
yitt
LV.9
19
2011-05-27 22:42
@wol123
今天拆了幾個變壓器，0.6239匝0.6535*2匝0.5536*2匝0.5538*4匝0.822*2匝0.632*2匝這些都是220轉48v反激變壓器，匝比不明白，繼續拆個合適的，利用里面的初級，就少纏40匝了，這些變壓器邊緣都沒有纏，纏滿邊緣估計就很難看，也不好引線了

0
回復
wol123
LV.3
20
2011-05-28 02:18
@wol123
原變壓器1.0*42匝面積0.7854*4=3.1416論壇500W 0.67*84匝面積0.3526*8=2.8208老變壓標稱180W的設計的電流比論壇別人500W的電流還要大，只是匝數少了一半，如何解釋？

處女作完成了，初級0.7*4 7.5匝*2 ，次級 內芯0.5*2 34匝+44匝，裝進去松的很，外面又繞30匝，三下不一樣厚的三明治，明天試一下，估計一次成功，纏的很工整，個人很滿意，盡管全部用的廢線，明天烘干一下，有空的話再上下漆

0
回復
2011-05-28 06:10
@wol123
處女作完成了，初級0.7*47.5匝*2，次級內芯0.5*234匝+44匝，裝進去松的很，外面又繞30匝，三下不一樣厚的三明治，明天試一下，估計一次成功，纏的很工整，個人很滿意，盡管全部用的廢線，明天烘干一下，有空的話再上下漆
0
回復
loudianxin
LV.7
22
2011-05-28 12:38
@yitt
[圖片]
頂呀！
0
回復
2011-05-28 13:08
@loudianxin
頂呀！
0
回復
loudianxin
LV.7
24
2011-05-28 13:14
@tvro
[圖片]

tvro老師您有48V逆變器的輔助原理圖嗎  發一張我學習下



0
回復
wol123
LV.3
25
2011-05-28 13:25
@神舟八號
方波逆變器，限制母線電壓，空載電流能做到50MA左右

次級繞的有抽頭，電容電壓330V 空載 330MA 電壓410V 空載 380MA,能帶200W負載，再高保護，不知道是不是前級取樣電阻太大，我用的電動車控制器上的康銅絲，調節負載的時候，電容電壓逐漸下降到220V,數字萬用表測量方波電壓170V變化不大

0
回復
2011-05-29 05:26
@loudianxin
tvro老師您有48V逆變器的輔助原理圖嗎 發一張我學習下
沒有
0
回復
yitt
LV.9
27
2011-05-29 08:16
@tvro
沒有
頂出圖紙
0
回復
2011-05-29 21:18
@yitt
頂出圖紙
有就上了
0
回復
yitt
LV.9
29
2011-05-30 09:35
@tvro
有就上了

再頂。

0
回復
2011-05-30 20:28
@yitt
再頂。
0
回復
yitt
LV.9
31
2011-05-30 21:49
@tvro
[圖片]
