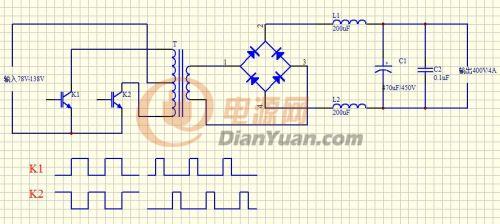

推挽升壓電路通過調節開關管的占空比不能調節輸出的電壓。附圖

 電壓輸入78V-138V.推挽升壓后要穩定輸出400V,我是通過調節K1，K2 IGBT的占空比實現輸出的穩壓，K1，K2的驅動電路是EXB841兩個 ，驅動841是AVR給出的兩路相隔180度方波信號，請問是不是變壓器的問題，是的話變壓器參數要怎么改

全部回復(7)
正序查看
倒序查看
2011-05-28 21:32

頂起



0
回復
LV.1
3
2011-05-28 23:32
兄弟，你找個推挽的波形不對吧？
0
回復
2011-05-29 09:53

你的輸出整流橋后面有電感嗎？沒有電感的話，那就是個電子變壓器，是不能通過占空比調整輸出電壓的。只有輸出有電感和電容，電路構成了BUCK拓?fù)溲葑兊耐仆熳儞Q器，那么才有可能通過控制開關管的占空比得到穩定的輸出電壓。

0
回復
LV.1
5
2011-05-29 13:52
@讓你記得我的好
你的輸出整流橋后面有電感嗎？沒有電感的話，那就是個電子變壓器，是不能通過占空比調整輸出電壓的。只有輸出有電感和電容，電路構成了BUCK拓?fù)溲葑兊耐仆熳儞Q器，那么才有可能通過控制開關管的占空比得到穩定的輸出電壓。

好版說的對。。

學習了。。

0
回復
2011-05-30 10:01
@讓你記得我的好
你的輸出整流橋后面有電感嗎？沒有電感的話，那就是個電子變壓器，是不能通過占空比調整輸出電壓的。只有輸出有電感和電容，電路構成了BUCK拓?fù)溲葑兊耐仆熳儞Q器，那么才有可能通過控制開關管的占空比得到穩定的輸出電壓。
你好，整流橋后端確實沒接電感，能告訴我怎么接嗎，能傳個圖嗎，謝謝
0
回復
2011-05-30 17:35
@zlming1025
你好，整流橋后端確實沒接電感，能告訴我怎么接嗎，能傳個圖嗎，謝謝
你先找個推挽電路的電路圖參考一下。例如TL494和SG3525的應用文檔里應該會有的。
0
回復
2011-05-30 19:44

學習
