反饋控制部分  TL494  CT=103  RT=1.2K 工作頻率為40KHZ，波形圖是在20KHZ測試的，與40KHZ沒有區別

測試條件，我是采用的單點閉環，固定了TL494的輸出脈寬，在低電壓條件下測試的，變壓器的初級電感量在9mH左右

當我把變壓器拆掉，在變壓器的位置接入電阻的時候，兩個橋臂之間的波形是正常，標準的方波

頻率我調回了40KHZ

換成102的波形

換成151的波形

然后我將R17去掉后的波形

在這里，我R17用的是300歐的電阻

將四個MOS管的Vgs和Vds波形對比貼出來看，看是不是驅動不足，如果是驅動不足再去找驅動部分的問題，可以斷開MOS管D極主電壓單獨看驅動波形。

之前測試過MOS管Vgs和Vds波形，Vgs是標準的方波，但是Vds波形非常亂，我將變壓器原邊用電阻替代，Vds波形正常

今天我將與變壓器原邊并聯的電阻電容支路中，電容換成了0.08U（原來為0.01u）兩個橋臂之間的波形就是標準的方波了，波形正常，但是此時電阻發熱嚴重，還不清楚為什么會出現這種現象

我將原理圖重新整理了一下，如下圖所示：

功率部分：

控制部分：

下述波形是在AC75V條件下測試得到：

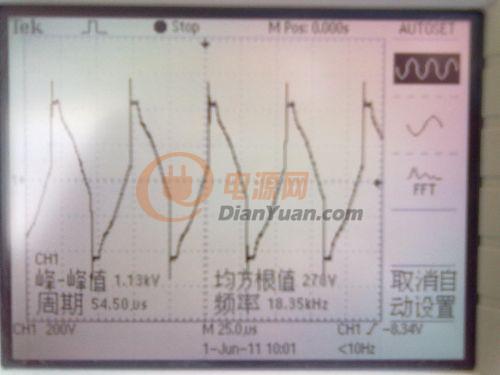

兩個橋臂之間的波形：

Q2驅動波形：


放大后的Q2驅動波形：

Q2  Vds波形：

Q1  Vds波形：

現在的問題是：

1、R17采用300歐/150W的電阻，還是會覺得比較熱

2、死區時間，同一橋臂，兩只MOS管分壓不相等

3、Q1與Q2的Vds波形也不相同，在死區內存在電壓的變化

圖還沒有細看，但如果是24V輸出，變壓器次級4+4就夠了，變壓器次級電壓過高會出現因占空太小而引起的不穩定。
