在DC/DC電源中,有沒有防止電池反接的好辦法?

全部回復(25)

只看樓主

正序查看

倒序查看

zhgw

LV.6

2004-07-07 10:26

加個整流橋就可以了

回復

大唐之鳳凰小筑

LV.8

2004-07-07 10:29

簡單方法就是加二極管!呵呵,考慮效率的話,用MOS

回復

group-z

LV.7

2004-07-07 11:33

@大唐之鳳凰小筑

簡單方法就是加二極管!呵呵,考慮效率的話,用MOS

是不是這樣?

回復

group-z

LV.7

2004-07-07 11:36

@group-z

是不是這樣?

img]/bbs/u/19/1089171752.bmp[/img]

回復

xkw1

LV.9

2004-07-07 11:56

在負電源線加裝兩FET,兩S、G端分別接一起,兩D端分別接兩斷口,像鋰電池保護器一樣接就可以了!

回復

tseagle

LV.5

2004-07-07 20:34

@xkw1

在負電源線加裝兩FET,兩S、G端分別接一起,兩D端分別接兩斷口,像鋰電池保護器一樣接就可以了!

不行吧

回復

veracity

LV.4

2004-07-07 21:28

用繼電器

回復

xkw1

LV.9

2004-07-08 09:43

@tseagle

不行吧

兄弟,想好后再說不行,我在許多地方都這么做的,成熟方案!!!!

回復

my-power

LV.1

2004-07-08 16:42

@xkw1

在負電源線加裝兩FET,兩S、G端分別接一起,兩D端分別接兩斷口,像鋰電池保護器一樣接就可以了!

S,G接完就懸空了嗎?還麻煩老兄化個圖給我看看.

回復

hostfan

LV.3

2004-07-08 17:16

@veracity

用繼電器

用繼電器會打火的!
http://spsbbs.vicp.net/power

回復

dxgung

LV.8

2004-07-08 18:43

@xkw1

在負電源線加裝兩FET,兩S、G端分別接一起,兩D端分別接兩斷口,像鋰電池保護器一樣接就可以了!

是不是N P溝道及它們的組合都可以呢?SKW1老師能說一下嗎?

回復

data

LV.4

2004-07-08 18:57

@veracity

用繼電器

prefer to Relay + Rectifier

回復

大唐2004

LV.4

2004-07-08 20:21

最常用的辦法.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/19/1089289266.gif');}" onmousewheel="return imgzoom(this);">

回復

lemon_ybn

LV.5

2004-07-08 20:27

@my-power

S,G接完就懸空了嗎?還麻煩老兄化個圖給我看看.

我想XKW1老兄的意思是像同步整流一樣吧

回復

lyhui1976

LV.5

2004-07-09 10:10

@大唐2004

最常用的辦法.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/19/1089289266.gif');}"onmousewheel="returnimgzoom(this);">

這種方法雖然也行,好象不如skw1的辦法好,可惜他沒給圖.

回復

lemon_ybn

LV.5

2004-07-09 10:36

@lyhui1976

這種方法雖然也行,好象不如skw1的辦法好,可惜他沒給圖.

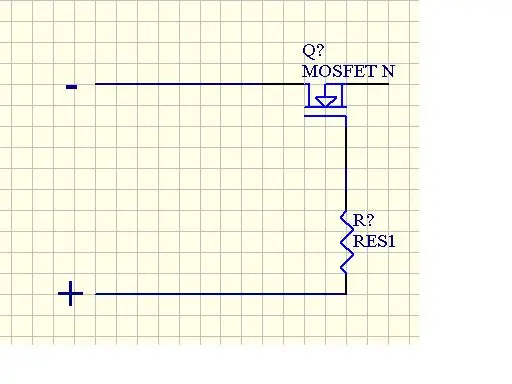

這樣吧,你們看行不行?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/19/1089340571.jpg');}" onmousewheel="return imgzoom(this);">

回復

yin

LV.6

2004-07-09 10:39

@lemon_ybn

這樣吧,你們看行不行?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/19/1089340571.jpg');}"onmousewheel="returnimgzoom(this);">

可以,我就用過

回復

大唐2004

LV.4

2004-07-09 14:01

@lyhui1976

這種方法雖然也行,好象不如skw1的辦法好,可惜他沒給圖.

兄弟,此言差夷.你所認為好的電路,只不過是類似固態繼電器中的電子開關而已,說白了只是繼電器的一個觸點.我這個電路是在10年前我做48V系統熱插拔DCDC轉換器時,偷偷地溜進電信局機房拔下進口設備電源板時看到的,如果你的電路功底夠,應該看出這是相當精妙的電路.

回復
