有用過UC3825芯片的朋友一起來討論一下！

UC3825的電流斜坡輸入腳（7腳）內有一個1.25V的偏置，這是干嗎的 ，如圖1，

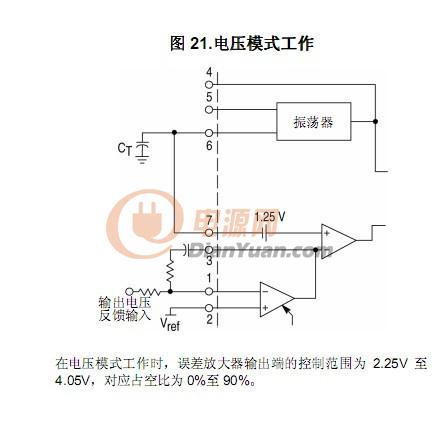

資料上又說在電壓型時，誤差放大器輸出腳（3腳）在2.25V-4.05V范圍變化時占空比在0－90（ 如圖2）

全部回復(4)
正序查看
倒序查看
2011-06-08 20:55

難道資料有錯，應該是誤差放大器輸出端從1.25-2.25V范圍變化時，點空比是0－90嗎，而這個偏置（1.25V）是為了什么考慮而設計的呢？？



請用過的人指點，先謝了！

0
回復
2011-06-22 16:07
@kangzhenyi
難道資料有錯，應該是誤差放大器輸出端從1.25-2.25V范圍變化時，點空比是0－90嗎，而這個偏置（1.25V）是為了什么考慮而設計的呢？？ 請用過的人指點，先謝了！
自已頂！
0
回復
chendeya
LV.3
4
2011-06-22 17:25
@kangzhenyi
自已頂！
7腳跟6腳短接是電壓控制，接電流檢測腳就是電流控制了，
0
回復
poweryzt
LV.1
5
2011-10-22 13:34

你圖二下面的文字說明是在哪篇資料上的??？我這所有關于UC3825的資料都沒有這信息。個人認為偏置1.25V是與6腳（7腳）上三角波疊加，組成最后的載波，然后與誤差放大器的輸出進行PWM調制。
