TOP259YN控制腳研究!

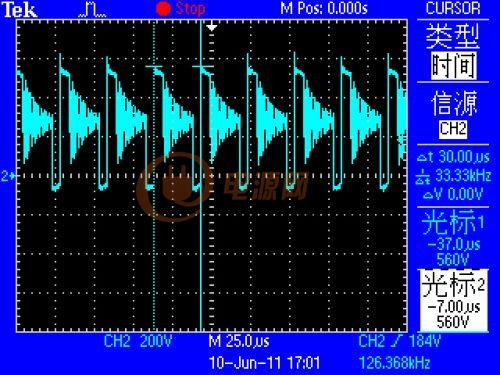

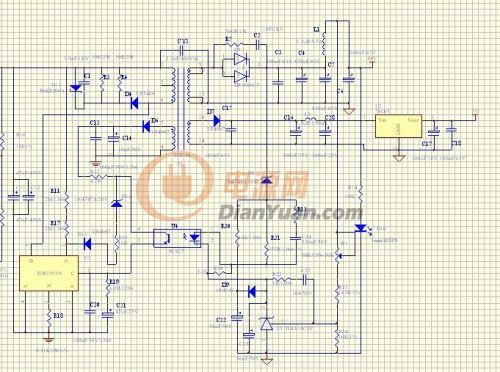

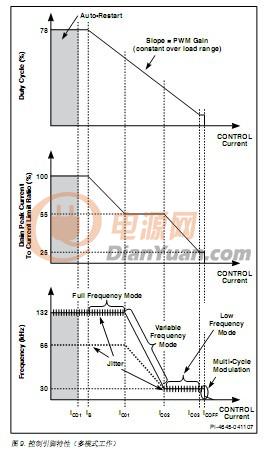

看的PDF的介紹C腳的特性為CONCTRL CURRENT增加頻率會由全頻減到半頻在減到低頻和多周期調制,那么如圖,IB,IC01,IC02的值各是多少呢?光耦的IF設置到幾個毫安合適?C腳的電流范圍應該是多少?我現(xiàn)在的這個案子用的是259YN,輸出48v,2.5A,加載到一半時,D腳的波形仍然在低頻模式,而且D腳的峰值都在700多V,我裝的200V的TVS值接就燒掉了,請各位大蝦分析一下,是我的反饋回路有問題還是其他的問題?我現(xiàn)在要解決的問題有兩個:1、加一半載的時候能調到全頻模式,2、D腳的峰值能限到600V左右。如何改?

附圖:







全部回復(1)
正序查看
倒序查看
謝厚林
LV.12
2
2011-06-12 22:24

你的設計就是Vor要設計低些,變壓器的漏感要小。箝位要加重。
