PSPICE 仿真時為何總出錯::Overflow in device

Overflow in device X_M2.X1.E_Eds, Convert
INTERNAL ERROR -- Overflow in device X_M2.X1.E_Eds, Convert
Run aborted
Simulation aborted

全部回復(11)

只看樓主

正序查看

倒序查看

jsmmp

LV.3

2006-02-11 21:48

我換了好幾個MOSFET了,還是出現這個出錯提示,

可能哪里犯了弱智錯誤,請大俠指點!

回復

qaz33510

LV.9

2006-02-13 12:08

@jsmmp

我換了好幾個MOSFET了,還是出現這個出錯提示,可能哪里犯了弱智錯誤,請大俠指點!

把地?fù)Q作旁邊有個0的地再試一下。

回復

jsmmp

LV.3

2006-02-13 18:18

@qaz33510

把地?fù)Q作旁邊有個0的地再試一下。

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1139825748.jpg');}" onmousewheel="return imgzoom(this);">

非常感謝您的回復!

不知道旁邊有零標志的地和其他地有什么區別呢? 困惑啊.

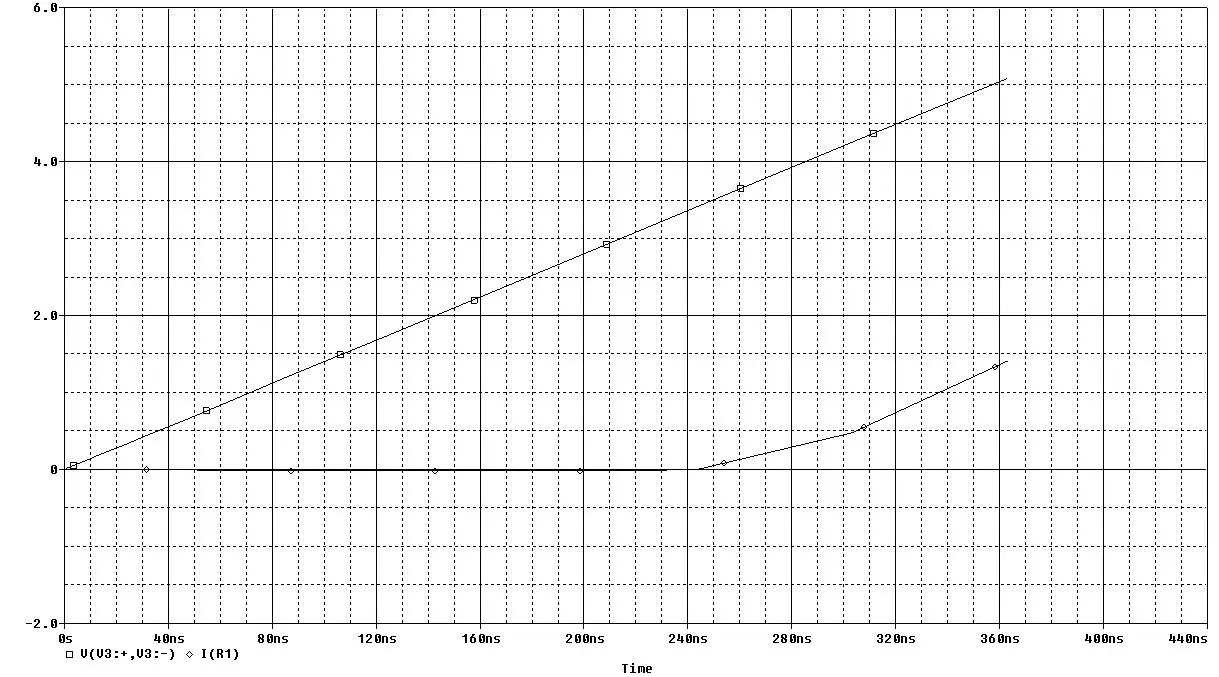

換了地以后,仿真中途還是出現錯誤提示,仿真波型如上圖.

多謝您的指導.

回復

qaz33510

LV.9

2006-02-13 18:57

@jsmmp

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/38/1139825748.jpg');}"onmousewheel="returnimgzoom(this);">非常感謝您的回復!不知道旁邊有零標志的地和其他地有什么區別呢?困惑啊.換了地以后,仿真中途還是出現錯誤提示,仿真波型如上圖.多謝您的指導.

那個有0的地是仿真用的電壓參考地。
你把仿真時間加長到 1000us 再看看。

回復

jsmmp

LV.3

2006-02-13 19:26

@qaz33510

那個有0的地是仿真用的電壓參考地。你把仿真時間加長到1000us再看看。

我人在德國,非常感謝您如此熱情幫忙.

我把最大仿真步長減小到1ns

然后把transient time point iteration limit 增大到1000,

問題就解決了.

但是其深層次原因是什么呢? 請您指導.

回復

qaz33510

LV.9

2006-02-13 19:32

@jsmmp

我人在德國,非常感謝您如此熱情幫忙.我把最大仿真步長減小到1ns 然后把transienttimepointiterationlimit增大到1000,問題就解決了.但是其深層次原因是什么呢?請您指導.

呵呵，Guten Tag， 1ns ? 這我倒要看看。

回復

jsmmp

LV.3

2006-02-13 21:30

@qaz33510

呵呵，GutenTag，1ns?這我倒要看看。

大俠:

以上問題是解決了.

但是,里面到底有什么規律可循啊?
換了HALFBRIDGE,用了MOSFET模型以后,還是一直出現這個問題,
仿到中途就出錯了.
它是什么含義啊,計算溢出?那如何解決呢?

多謝您的指導.

回復

jsmmp

LV.3

2006-02-13 22:20

@qaz33510

那個有0的地是仿真用的電壓參考地。你把仿真時間加長到1000us再看看。

那沒有0的地是什么含義呢?

回復

qaz33510

LV.9

2006-02-13 22:24

@jsmmp

大俠:以上問題是解決了.但是,里面到底有什么規律可循啊?換了HALFBRIDGE,用了MOSFET模型以后,還是一直出現這個問題,仿到中途就出錯了.它是什么含義啊,計算溢出?那如何解決呢?多謝您的指導.

我的是 10.3 版本，1ns 也沒問題，不需要更改iteration limit 。問一下，為什么你要用到 nano second 級數呢？如果你把 Half-bridge 的 file 貼上來，可以幫你看看。

回復

jsmmp

LV.3

2006-02-13 22:37

@qaz33510

我的是10.3版本，1ns也沒問題，不需要更改iterationlimit。問一下，為什么你要用到nanosecond級數呢？如果你把Half-bridge的file貼上來，可以幫你看看。

我的是10.5.
我的開關頻率要求在1M左右.
我原來用了30ns,我同事隨手幫我改成1ns.
兄弟我pspice用的不多,以前在學校,看到周圍同學倒是很多都在用的.
大俠能否對各個仿真參數設置作個剖析?

多謝您的指導!
