感謝版上各位有經驗的大大分享,使得小弟我能順利將我的300W PFC 電路完成(use IR1150s PFC IC),現在只有一個小小的問題,希望大家能指教一下:
我目前在測試上已經都o(jì)k了,但是我在測試時,會發現我所使用的 MosFet很燙(IRFP22N60K),測機大約5mins後,Fuse就燒了(此時MOSFET也死了), 但是我會換trr更大的MOSFET(K2837)時,電路工作一段時間後就會不正常工作(輸入波形會變的很奇怪,電感也會叫)....這是什麼原因呢?????
[問題] IR1150 PFC 電路一問
全部回復(16)
正序查看
倒序查看
有人可以分享一下經驗嗎???
還有, IR1150s 如何次是各點訊號阿??

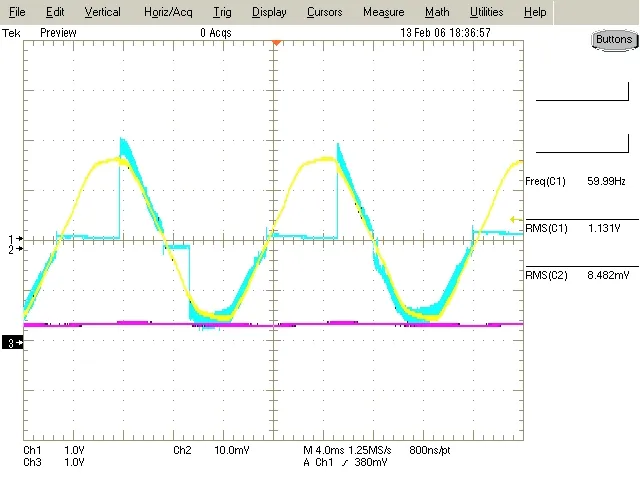

為什麼我用差動探棒去測試(pin4; pin5)結果卻會影響電路的輸入電流呢???
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1139840023.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1139840029.jpg');}" onmousewheel="return imgzoom(this);">
還有, IR1150s 如何次是各點訊號阿??
為什麼我用差動探棒去測試(pin4; pin5)結果卻會影響電路的輸入電流呢???
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1139840023.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1139840029.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@apbw
有人可以分享一下經驗嗎???還有,IR1150s如何次是各點訊號阿??為什麼我用差動探棒去測試(pin4;pin5)結果卻會影響電路的輸入電流呢???[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/38/1139840023.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/38/1139840029.jpg');}"onmousewheel="returnimgzoom(this);">
電路測試中,電流采樣腳和電壓采樣腳都是很敏感的.
他們本身就比較收到干擾,即使是你的1MOHM 的電壓探頭都能干擾倒他,另一點也說明電路的布線和抗干擾能力比較弱.
我做的板子調節了些布局就可以測試這幾個點的波形了.不過我也總結不出來規律,所以也無法和你說.
從你的圖中看來,電流采樣還是需要改進的,使得波形更清楚些.PFC的占空比是變化的,電流采樣的不穩定很容易就反映到了輸入電流和輸出電壓的紋波上邊.
他們本身就比較收到干擾,即使是你的1MOHM 的電壓探頭都能干擾倒他,另一點也說明電路的布線和抗干擾能力比較弱.
我做的板子調節了些布局就可以測試這幾個點的波形了.不過我也總結不出來規律,所以也無法和你說.
從你的圖中看來,電流采樣還是需要改進的,使得波形更清楚些.PFC的占空比是變化的,電流采樣的不穩定很容易就反映到了輸入電流和輸出電壓的紋波上邊.
0
回復
@jurda
電路測試中,電流采樣腳和電壓采樣腳都是很敏感的.他們本身就比較收到干擾,即使是你的1MOHM的電壓探頭都能干擾倒他,另一點也說明電路的布線和抗干擾能力比較弱.我做的板子調節了些布局就可以測試這幾個點的波形了.不過我也總結不出來規律,所以也無法和你說.從你的圖中看來,電流采樣還是需要改進的,使得波形更清楚些.PFC的占空比是變化的,電流采樣的不穩定很容易就反映到了輸入電流和輸出電壓的紋波上邊.
但是我是用 IR公司所提供的demo board (Rev B.) 去做的...
那有什麼地方佈局是需要調節的呢???
還有, 我的Mosfet在滿載時很燙,這又是為什麼呢???(電路燈檢查過ㄌ,均OK)
那有什麼地方佈局是需要調節的呢???
還有, 我的Mosfet在滿載時很燙,這又是為什麼呢???(電路燈檢查過ㄌ,均OK)
0
回復
@jurda
你是用DEMOBOARD還是說按照他的圖?DEMOBOARD的效果很好的,我用過VERA.MOSFET如果不是正常的很燙的話,就是電流峰值沒有限制住.去測量電感電流,看下細節波形.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1139997974.jpg');}" onmousewheel="return imgzoom(this);">

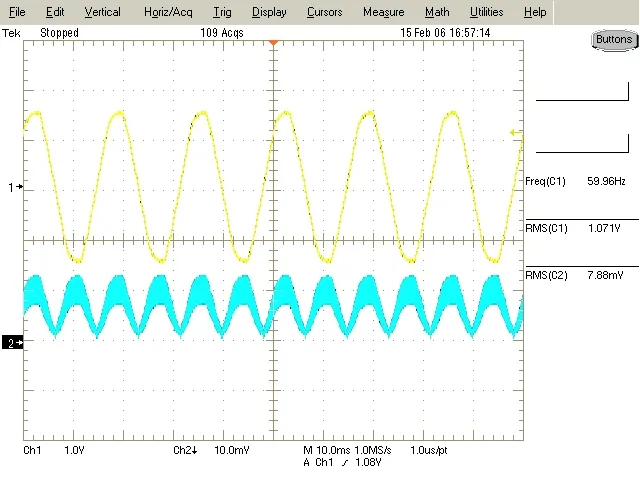

這是剛剛所量到的輸入電壓vs.電感電流波形(150W--half load),應該是滿正常的阿!!!但是MosFet就是很燙,希望有經驗的可以分析一下...
0
回復
@apbw
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/38/1139997974.jpg');}"onmousewheel="returnimgzoom(this);">這是剛剛所量到的輸入電壓vs.電感電流波形(150W--halfload),應該是滿正常的阿!!!但是MosFet就是很燙,希望有經驗的可以分析一下...
主要是開關管開通時二極管的反向恢復電流造成,二極管一定要快恢復的,還需在開關管上加導通緩沖電路和二極管上加吸收電路
0
回復
@apbw
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/38/1139997974.jpg');}"onmousewheel="returnimgzoom(this);">這是剛剛所量到的輸入電壓vs.電感電流波形(150W--halfload),應該是滿正常的阿!!!但是MosFet就是很燙,希望有經驗的可以分析一下...
你的輸入電壓值從波形上看怎么是1v一格??
