請教L6561D設計的電源炸機問題。。

 各位大俠，我是個新手，我有一款L6561D設計的20W電源經常炸機是什么問題，應該怎么下手，附上原理圖，還有就是這款220V輸入，我要改成110V的，應該怎么調參數，請各位大俠幫我分析一下吧，謝謝！?。?/div>
全部回復(14)
正序查看
倒序查看
LV.1
2
2011-06-26 10:04
一般在什么情況下炸？炸哪些東西
0
回復
2003hjw
LV.7
3
2011-06-27 08:50
@
一般在什么情況下炸？炸哪些東西

同感

0
回復
ylx831010
LV.1
4
2011-06-27 12:36
@
一般在什么情況下炸？炸哪些東西

有的時候在帶載，有的時候在空載，有的時候在帶載的情況下斷電再通電炸機。主要炸MOS管還有L6561D,兩個1歐電阻和10歐電阻還有保險管。

0
回復
ylx831010
LV.1
5
2011-06-27 12:42
@ylx831010
有的時候在帶載，有的時候在空載，有的時候在帶載的情況下斷電再通電炸機。主要炸MOS管還有L6561D,兩個1歐電阻和10歐電阻還有保險管。
U2，Q1，R7，R8，R17，F(xiàn)1
0
回復
szevwell
LV.10
6
2011-06-27 12:47

這樣的話，還能做??！

0
回復
hurush
LV.3
7
2011-06-27 13:01
試下改變一下開關頻率，可能是頻率過高過低，開關管擊穿了，你那一串的東西才壞的。
0
回復
ylx831010
LV.1
8
2011-07-05 19:15
@hurush
試下改變一下開關頻率，可能是頻率過高過低，開關管擊穿了，你那一串的東西才壞的。

請教一下，應該怎么改？

0
回復
chengxd
LV.4
9
2011-07-05 19:38
100%變壓器問題！低壓輸入最多了！
0
回復
zh-cfl
LV.6
10
2011-07-06 11:17

你的變壓器參數？

0
回復
liaolifeng
LV.6
11
2011-07-06 11:50
記得我看過一篇帖子講的是MOS的寄生電壓的，導致MOS的擊穿，你在MOS的驅動端加一個對地電阻大概在20K左右的然后你的MOS必須是正品，別拿那些次的東西。。希望能有點幫助啊。。
0
回復
ylx831010
LV.1
12
2011-07-07 22:07
@zh-cfl
你的變壓器參數？

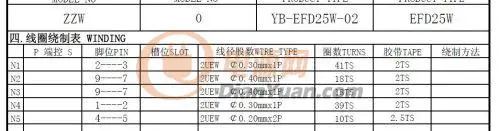

變壓器是EFD25的，電感量是：750UH

0
回復
ylx831010
LV.1
13
2011-07-07 22:09
@liaolifeng
記得我看過一篇帖子講的是MOS的寄生電壓的，導致MOS的擊穿，你在MOS的驅動端加一個對地電阻大概在20K左右的然后你的MOS必須是正品，別拿那些次的東西。。希望能有點幫助啊。。
MOS是用和原裝仙童的6N60，輸出對地我試一下看看，還有想請教一下，有的在輸出驅動的電阻上并接一個二極管起什么作用的呢？這個會不會也有影響呢？
0
回復
liaolifeng
LV.6
14
2011-07-08 08:10
@ylx831010
MOS是用和原裝仙童的6N60，輸出對地我試一下看看，還有想請教一下，有的在輸出驅動的電阻上并接一個二極管起什么作用的呢？這個會不會也有影響呢？
MOSFET關斷時變壓器初級的尖峰在重載的情況下比較大，反向二極管的作用是加快MOSFET的關斷。
0
回復
zh-cfl
LV.6
15
2011-07-08 11:01
@ylx831010
MOS是用和原裝仙童的6N60，輸出對地我試一下看看，還有想請教一下，有的在輸出驅動的電阻上并接一個二極管起什么作用的呢？這個會不會也有影響呢？
mos管D.S端峰值電壓看看
