好久沒有做DC鎮流器了，現在接收一個“教授”的電路，不知道怎么修改。

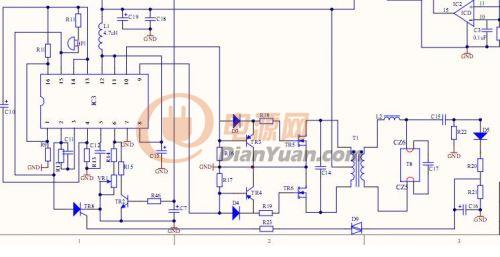

 TL494 做12VDC鎮流器。帶單燈T8 15W燈管老是燒燈絲。附圖：大家建議一下怎么修改！



全部回復(40)
正序查看
倒序查看
k432613
LV.7
2
2011-06-30 09:13

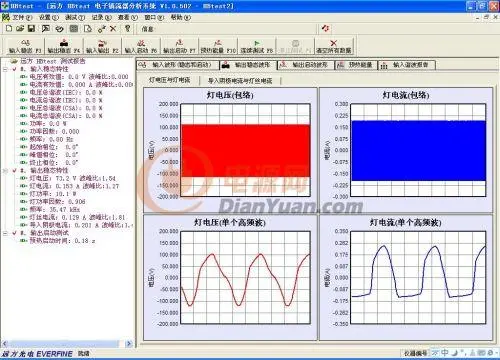

3百次開關沖擊后的波形：



0
回復
hj666
LV.5
3
2011-06-30 10:08
沒必要用494,電路成本太高,用帶保護電路和芯片.
0
回復
k432613
LV.7
4
2011-06-30 13:43
@hj666
沒必要用494,電路成本太高,用帶保護電路和芯片.

什么樣的IC，推薦一下。

0
回復
javike
LV.12
5
2011-06-30 23:19
@hj666
沒必要用494,電路成本太高,用帶保護電路和芯片.

494也可以做保護呀

0
回復
2011-07-01 08:43
會不會有點復雜了，而且壽命也不怎么長。
0
回復
k432613
LV.7
7
2011-07-01 08:50
@黑暗侵襲
會不會有點復雜了，而且壽命也不怎么長。

黑大師：說說你的高見吧。

0
回復
hj666
LV.5
8
2011-07-01 15:12
@k432613
什么樣的IC，推薦一下。

任何一款半橋照明的IC都可以.不帶保護如AUK的S6510就很好用.加個保護電路.電路簡單,而且調試好MOS管溫升很低.

0
回復
hj666
LV.5
9
2011-07-01 15:13
@hj666
任何一款半橋照明的IC都可以.不帶保護如AUK的S6510就很好用.加個保護電路.電路簡單,而且調試好MOS管溫升很低.
有預熱
0
回復
LV.1
10
2011-07-01 21:44
@k432613
黑大師：說說你的高見吧。
這個是諧振的？
0
回復
2011-07-02 09:10
@
這個是諧振的？
是諧振的，原先沒看清楚。
0
回復
LV.1
12
2011-07-02 10:45
@黑暗侵襲
是諧振的，原先沒看清楚。[圖片]

好像這種燈都是諧振產生高壓電燈的？

不知對不對？

0
回復
ninfen
LV.4
13
2011-07-02 15:11
冷高壓,大電流啟動,肯定燒啦!
0
回復
hwx-555
LV.8
14
2011-07-02 23:06
@ninfen
冷高壓,大電流啟動,肯定燒啦!
這位兄弟說到點子上了
0
回復
k432613
LV.7
15
2011-07-03 11:12
@ninfen
冷高壓,大電流啟動,肯定燒啦!

有預熱啟動哇



0
回復
ninfen
LV.4
16
2011-07-03 21:12
@k432613
有預熱啟動哇

預熱啟動也不太對，你這個預熱時頻率低，不諧振，加熱燈絲。

把TR2改過來吧，預熱時頻率高點，工作時才諧振，讓TR2工作時截止。

0
回復
ninfen
LV.4
17
2011-07-03 21:14
@k432613
有預熱啟動哇
還有，驅動管G對地加個4K7電阻！
0
回復
k432613
LV.7
18
2011-07-04 08:44
@ninfen
預熱啟動也不太對，你這個預熱時頻率低，不諧振，加熱燈絲。把TR2改過來吧，預熱時頻率高點，工作時才諧振，讓TR2工作時截止。

預熱是高頻哇，

0
回復
hwx-555
LV.8
19
2011-07-04 15:02

特地搜了份494看了下，如果TR2在這個線路設定是延時開通的，就把頻率切換高了，和一般的高頻預熱方式相反，這一點值得研究下

0
回復
hwx-555
LV.8
20
2011-07-04 15:40
@hwx-555
特地搜了份494看了下，如果TR2在這個線路設定是延時開通的，就把頻率切換高了，和一般的高頻預熱方式相反，這一點值得研究下

我很懷疑低壓DC用這種啟動方式（帶啟動電容）是否適合，當然沒做過不敢斷言，有疑慮。如果去掉啟動電容直接冷陰極高壓擊活燈管也不至于幾百次開關次數，開關這么少線路上肯定存在極嚴重的缺陷的。

外話：貌似其它有幾貼也是開關次數云云，大多數版主參與，熱鬧之余顯得這里很冷落哦，論技術的地方不如神馬浮云??！

不說了，河蟹

0
回復
ninfen
LV.4
21
2011-07-05 00:03
@hwx-555
特地搜了份494看了下，如果TR2在這個線路設定是延時開通的，就把頻率切換高了，和一般的高頻預熱方式相反，這一點值得研究下
用494做24V大巴汽車鎮流器,我現在還生產中的.出貨都十萬有多了，沒發現你說的問題！
0
回復
changze
LV.9
22
2011-07-05 10:52

 有個問題不知是圖上有誤還是設計時沒有，在后級，少個電容，，，

這個原理是這樣，在推挽變壓器的后級，是方波（可以調成300V左右），，方波之后（可以理解成半橋的方波）要用LCC來諧振，，，這樣就會和普通半橋輸出是一樣的，壽命會很長的，，，還可以掃頻啟動，，，就是預熱，，，

0
回復
k432613
LV.7
23
2011-07-05 19:06
@ninfen
用494做24V大巴汽車鎮流器,我現在還生產中的.出貨都十萬有多了，沒發現你說的問題！

搞個圖來參考一下。。呵呵



0
回復
LV.1
24
2011-07-06 11:34
@changze
 有個問題不知是圖上有誤還是設計時沒有，在后級，少個電容，，，這個原理是這樣，在推挽變壓器的后級，是方波（可以調成300V左右），，方波之后（可以理解成半橋的方波）要用LCC來諧振，，，這樣就會和普通半橋輸出是一樣的，壽命會很長的，，，還可以掃頻啟動，，，就是預熱，，，
樓主這個好像是LC諧振的噢
0
回復
huhututu
LV.5
25
2011-07-06 14:07
@k432613
3百次開關沖擊后的波形：[圖片]
是不是南大干教授的方案，看來我們是一家的。
0
回復
2011-07-06 14:22
@huhututu
是不是南大干教授的方案，看來我們是一家的。[圖片]

我們也是一家的

0
回復
2011-07-06 14:40
@changze
 有個問題不知是圖上有誤還是設計時沒有，在后級，少個電容，，，這個原理是這樣，在推挽變壓器的后級，是方波（可以調成300V左右），，方波之后（可以理解成半橋的方波）要用LCC來諧振，，，這樣就會和普通半橋輸出是一樣的，壽命會很長的，，，還可以掃頻啟動，，，就是預熱，，，
確實是這么解決掉的
0
回復
zch6200365
LV.1
28
2011-07-06 14:53

你改的10臺機板怎么都燒光了？你不是說你改的電路不用實驗，燈電流波形百分之百不會變嗎？我還以為哪里來了一位“泰斗”。

0
回復
ninfen
LV.4
29
2011-07-06 21:01
@
樓主這個好像是LC諧振的噢
工作時二燈絲會發紅不?
0
回復
changze
LV.9
30
2011-07-19 12:42
@ninfen
工作時二燈絲會發紅不?

如果發紅，是有幾個問題沒有處理好，，

1是燈管的LCC沒有調好，，與主振頻率不同頻，，要注意LCC 的調節，

2是變壓器的后級電壓不夠高，，燈管沒有完全擊穿，，，

你把它當成是普通半橋的的來理解就差不多了，，

0
回復
k432613
LV.7
31
2011-07-19 16:02
@gejinsoldier
確實是這么解決掉的[圖片]
但愿不要再次返工。開關壽命試驗、不等于使用壽命試驗。
