Features (most cost effectively object):
------------------------------------------------------
Built-in burst and external LPWM for wide range dimming control
Analog dimming Control
0-3V DC voltage direct dimming without any additional components
High precision reference and frequency control
Support single or multiple CCFLs
Flexible user programmability
-External programmable constant operating frequency
-Programmable striking frequency and voltage control
-Programmable soft on/off timer
-Programmable striking time control
-Programmable internal burst mode frequency control
Comprehensive protection coverage
-IC supply under voltage lockout (UVLO)
-System supply brownout protection
-Output over voltage protection (OVP)
-Over current protection
-Open lamp protection
------------------------------------------------------
New Inverter IC Solutions for Market
全部回復(29)
正序查看
倒序查看
Push pull solution1139909738.pdf
0
回復
Half bridge solution1139909782.pdf
0
回復
@inverter ic
頻率不會漂移,此芯片的一大賣點是高精度．我們用外部電阻設定頻率,芯片本身的誤差在2%以內,加上外部電阻有1%的誤差．假設系統(tǒng)的工作頻率設計在50KHz,那么實際量產的頻率可保證在48.5~51.5KHz之間．此外電流反饋的參考電壓精度也是2%,以保證量產時輸出電流項的CPK值．
首先頻率產生的原始基準是最重要的,其次才是外圍電路參數差異.因為這些最后相乘決定了最終工作頻率偏差.
按照你的說法,頻率基準與目前其他家的做法都不同,不依耐外部電容振蕩產生,是由內部產生的而且批量誤差小于2%,是這樣嗎?這個在芯片上要花很大力氣了,好像很難,要不然O2早就實現了,用不著外加電阻、電容了.
貴公司的IC 頻率是如何產生的,電阻、電容、晶振,量產頻率則麼能保證到48.5——51.5,
按照你的說法,頻率基準與目前其他家的做法都不同,不依耐外部電容振蕩產生,是由內部產生的而且批量誤差小于2%,是這樣嗎?這個在芯片上要花很大力氣了,好像很難,要不然O2早就實現了,用不著外加電阻、電容了.
貴公司的IC 頻率是如何產生的,電阻、電容、晶振,量產頻率則麼能保證到48.5——51.5,
0
回復
@push-pull
這個方案看起來不錯,可提供樣片和演示板嗎?另外效率可做到多少?

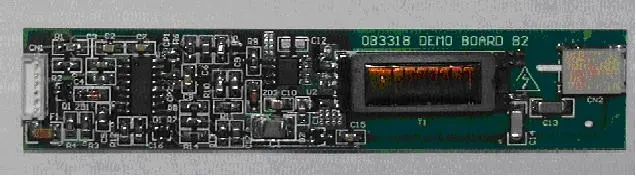

這是我們的Demo Board,效率在85%以上
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1140169321.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/38/1140169321.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@inverter ic
Pushpullsolution1139909738.pdf
OB3318 Demo Board,效率88%
