圖1：

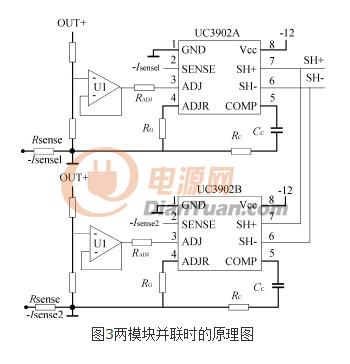

如圖1，左側PS端口中有4個接線柱，+sense是接哪里？
找了很久都沒有找到有資料關于前級DC/DC模塊的接法，都是只有后面這一部分。
再看上圖，兩個OUT+是接一塊么？如果是的，那這樣能實現均流調節么？
懇請大家指教，謝謝啦！
相關資料：
求助：UC3902實現多個DC/DC模塊并聯均流，外圍電路的設計
全部回復(7)
正序查看
倒序查看
@cm710
怎么接線在應用資料里已經說得很詳細了。但不建議采用3902，實際使用中我們發現，當均流信號線較長時，很容易引入干擾造成3902輸出端損壞。我們有兩款產品均用此芯片，同樣的線路，只是一個是臥式一個是立式，臥式的均流線較長，立式的較短，結果發現臥式的3902經常燒壞。
1， 3腳接電壓環下分壓電阻那里？
2， 均流信號線指均流母線么？
3， 那請問如果不采用3902，有什么替代方案呢？
0
回復
@fyk012345
1， 3腳接電壓環下分壓電阻那里？2， 均流信號線指均流母線么？3， 那請問如果不采用3902，有什么替代方案呢？
第一帖的圖可以實現均流，只不過在調整腳也就是3腳外接了個射隨器，起到緩沖隔離作用。
3腳實際是加一計算好的電阻串聯在原有分壓采樣電路里，阻值一般都不會太大。
均流線是指7腳。
可以采用UC3907啊。
實際假如穩壓精度要求不是太高的話，自己用運放搭個電路，就能實現民主均流。
0
回復
@cm710
第一帖的圖可以實現均流，只不過在調整腳也就是3腳外接了個射隨器，起到緩沖隔離作用。3腳實際是加一計算好的電阻串聯在原有分壓采樣電路里，阻值一般都不會太大。均流線是指7腳。可以采用UC3907啊。實際假如穩壓精度要求不是太高的話，自己用運放搭個電路，就能實現民主均流。

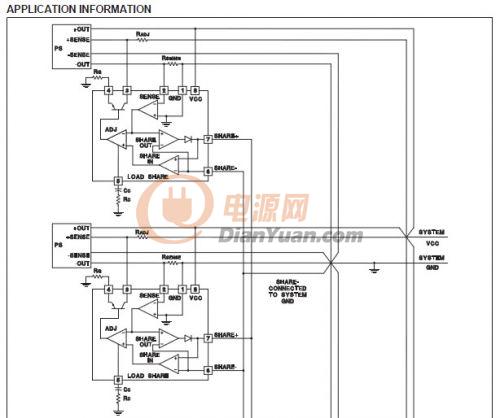

第二圖上3腳電壓跟隨器那樣接可以么？
該運放的輸出能夠調整輸入？應該水平翻轉才能吧？
但是水平翻轉的話，就不能給3腳提供電壓使IC內部的三極管工作了
0
回復
@cm710
第一帖的圖可以實現均流，只不過在調整腳也就是3腳外接了個射隨器，起到緩沖隔離作用。3腳實際是加一計算好的電阻串聯在原有分壓采樣電路里，阻值一般都不會太大。均流線是指7腳?？梢圆捎肬C3907啊。實際假如穩壓精度要求不是太高的話，自己用運放搭個電路，就能實現民主均流。
你好，怎么樣用運放做均流？？？有沒有已經實現的電路讓我們參考一下？？謝謝?。?！
0
回復
