42V 的變壓器 您只帶8顆燈 這能用嗎 ？？？這估計是沒有恒流的。。

把燈串到10顆以上再試試吧

就是按這個圖紙來拼的電路，IC、變壓器也是朱生提供的。

前級用什么IC？

按我的做，空載電壓應有45V才對的！

不行把板子寄給我，我讓工程來處理！

不好意思剛才查了一下原來是有一只LED壞了所以帶多一只就沒有工作等于空載，對不起誤導了大家。現在空載是40V帶載的話有15W，電流0.42A電壓是29.6V，但和要求的42V、0.42A還是差很遠，TL431的R端電壓還是0.03V不知什么原因，還望大師們指點一下。走過路過的朋友們請幫忙指點一下啊，謝了！

只能帶的是9顆燈珠，如果帶多一顆的話就只有幾W的功率。我想會不會是和變壓器有關系呢？我再仔細查一下可能是我哪里有些參數搞得不對。

 這兩個電阻的阻值沒有取錯吧...

 謝謝回復！我手頭沒有84.5K的電阻，我用的是兩個串在一起15K、68K也有83K不知道有沒有問題。另外我又重新插了塊板參數和圖紙一樣，后面部分我用了3個TL431也是你的典型電路，結果也是差不多功率11.2W負載帶9支燈電壓28.3V，電流0.31A，功因0.945。不知道問題出在哪里，還請看到的大師幫忙指點一下。謝了

兄弟我?guī)?3顆的話都不工作了，只有1W多點，輸出電壓低了帶不了那么多燈珠。我搞了好久還是沒能找到問題所在，還望各位兄弟指明一下啊。

你9顆燈珠想去到42V？？那不是每顆要承受4.6V電壓？

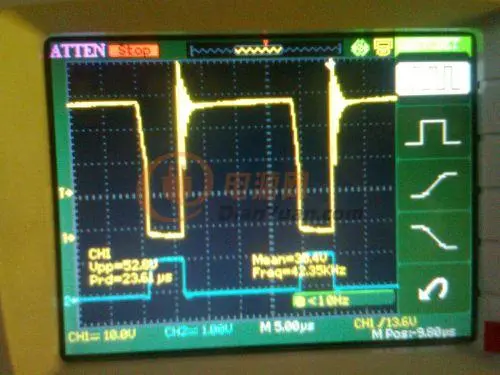

大家好，這個是我重新繞過變壓器的波形，看下有什么地方不足的請指點一下。在調這個電壓和電流的時候我發現這樣一個事，不知大伙有沒有遇到同樣的情況。在調整變壓器的時候輸出電壓和電流很難控制，電壓達到42V電流就很小于0。42A，如果電壓大于42V以上電流就大很多，甚至達到5百6百毫安。我想問的是怎樣調試才能達到設計要求。 上圖的參數負載帶13支1W的LED電壓43V/ 0。44A還沒有加控制電路的參數。請問如何可以改進怎樣才能做到恒壓和恒流？謝謝了！

調431的分壓電阻！看看電壓能不能改變?

減小一個，二個燈，電流能上來嗎？我估計是LED的電壓太高了！

還沒搞定嗎，首先你把空載電壓調到46-48V之間，13LED電壓大概在42-43.5左右，然后再來調電流，也就是A433這塊，你前同的泄放電阻不能太大，這個電阻太大會調不上去的。
