問題不曉得出在哪了。。檢查好久了 真郁悶~哪位大俠看看~~指點指點。靜態時IR2110的除了VDD VCC其他引腳都沒電壓。
IR2110驅動不成功~DC——AC
全部回復(27)
正序查看
倒序查看
檢測一下電路連接對吧？
謝謝！JIMMMY！以后望各位前輩指教了！小子初來咋到。。@67大臉貓
我也出問題了，先連接的半橋，上mos管漏極沒接電壓，源級和柵極波形不對，下面mos管的波形是對的，是不是自舉電容那塊兒出問題了？還有，用同樣的電路，換一塊IR2110后，下面mos管的波形就變成了方波，不對了，好幾塊IR2110都這樣！這是哪兒出問題了？是不是片子壞掉了？搭這個電路應該注意啥問題，哪些地方應特別注意，指教?。?/span>
您好，我也出現了問題，我做的是全橋的驅動，在不全橋主電路不加電的情況下（控制電路加電），但控制電路連接到主電路中，那此時IR2110輸出波形是什么樣的呢？驅動同一橋臂的上管波形和下管波形是怎樣的呢？是方波嘛？主電路接上電以后輸出的波形又是什么樣的呢？這個原理我不太懂。請教了
0
回復
@huazhu88888
您好，我也出現了問題，我做的是全橋的驅動，在不全橋主電路不加電的情況下（控制電路加電），但控制電路連接到主電路中，那此時IR2110輸出波形是什么樣的呢？驅動同一橋臂的上管波形和下管波形是怎樣的呢？是方波嘛？主電路接上電以后輸出的波形又是什么樣的呢？這個原理我不太懂。請教了

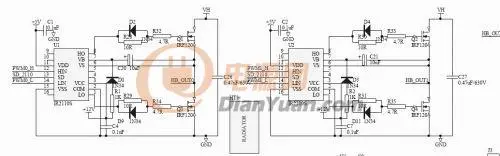

像2110這類自舉提電的芯片,如平時只提電不接后級的MOS就會出現上管驅動沒有,下管驅動有的現象,這是正常的;給個圖給你們參考一下, 還有就是你說的同一橋臂的上下管波形是互補的,如你給的是50HZ方波,它輸出就是50HZ的方波;
0
回復
@houtao
是可以的,但一般的信號輸入要不就是3.3V,要不就是5V的.很少用12V做輸入;因為現在都是用單片機寫SPWM;還有就是如你用15V的話那你的輸入信號的上限一定要達到這個伏值,要不然輸出是沒有的;因為2110的輸入有電平檢測電路
您好，輸入信號我采用的是SG3525產生的PWM波形，工作電壓15V，輸出的波形電壓最大值為9V，然后輸入到IR2110。此時IR2110工作電源VCC加了的5V，8腳VDD端，還沒加電源，但是，ir2110低端有波形輸出的，測了VDD腳的電壓為14.25V。怎么沒加電壓。卻有電壓呢，是怎么回事呢，團長。請教了！
