開關電源中MOS管的選取有沒有得講究?

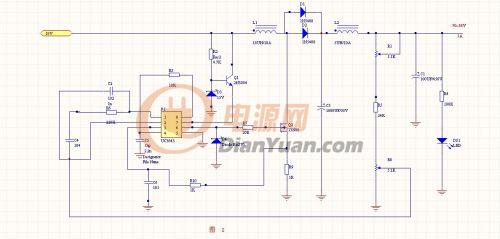

A.這個電路中,當我的MOS管用IRF630時,可以升壓,在輸入8.9V到30V之間,都可穩定輸出30~36V中的任一數,電壓調整率非常好;

B.但來不及高興又掃興了,在A中,我是沒帶負載測的,當我用來驅動一個小車的馬達時,就讓我郁悶啦,我從直流源給供的18V電,但輸出就給我 17.6V左右,一調查,原來是MOS管沒工作了,輸入的電直接就輸出了,根本就不升壓,我悲劇

C.于是我把MOS管換成了13N80 ,但這回更慘,空載的時候都不升壓,反而是在降壓,但我看過了,此時不關芯片的事,因?yàn)樾酒颊?,?dāng)然MOS管也沒損壞,就是郁悶的是:此時我用來供電的直流源電壓也在下降了一半(即9V樣子),但換回IRF630又回到上面的  A 狀態了



給位,難道MOS管的選擇都又講究?

為什么在上面的A中,帶負載能力那么差?有什么方法解決呢?


關鍵詞:MOS管

全部回復(4)
正序查看
倒序查看
2011-08-08 07:53

不帶電機,帶普通的電阻載或電子負載情況又是如何?

是不是你本身設計的帶載能力就不行,與開關管可能沒關系。

最好先用電子負載看一下你的機能帶多大的電流,你的電機又需要多大的電流帶驅動。


關鍵詞:開關管

0
回復
bpyanyu
LV.8
3
2011-08-08 08:23

你這個電感才18uH嗎?

你覺得你得計算一下電感才對,可能不是MOS管的問題



0
回復
2011-08-08 11:18
@edie87@163.com
不帶電機,帶普通的電阻載或電子負載情況又是如何?是不是你本身設計的帶載能力就不行,與開關管可能沒關系。最好先用電子負載看一下你的機能帶多大的電流,你的電機又需要多大的電流帶驅動。關鍵詞:開關管
試驗室好像沒有什么可以當負載了,電機型號是25GA370-21,DC6V 170轉,我用直流源驅動時,電壓隨便加都可以,加到19V時僅0.32A
0
回復
2011-08-08 11:38
@bpyanyu
你這個電感才18uH嗎?你覺得你得計算一下電感才對,可能不是MOS管的問題

聽聽樓上的建議,加大你的電感量,mos管先用IRF630去試。當能帶載了,再用13N80去試


關鍵詞:mos管  IRF

0
回復
