IGBT實用散熱經驗分享

IGBT散熱問題一直是困擾廣大工程師的難題，今天分享一個英飛凌RC-Drives IGBT系列采用D-PAK封裝的散熱方法，申明：該方法是從資料看到的，借花獻佛，希望更多的工程師朋友能夠分享自己的高招。

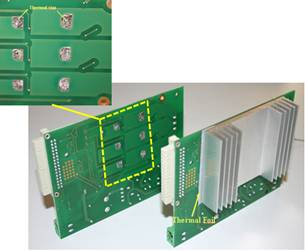

“在IGBT下方鉆若干氣孔，通過氣孔就可以很好的熱散出去。在PCB板背面用薄的硅膠片或是螺釘將散熱器固定?！本唧w案例可見下圖





全部回復(9)
正序查看
倒序查看
semira
LV.2
2
2011-08-15 10:36
小功率的嗎？RC-Drives IGBT主要是應用在什么領域？
0
回復
pouer
LV.3
3
2011-08-17 16:09
@semira
小功率的嗎？RC-DrivesIGBT主要是應用在什么領域？
RC-Drives系列逆向?qū)ㄐ?/span>IGBT，有4安、6安、10安和15安四個等級，主要應用在洗衣機、洗碗器、吸塵器、空調、冰箱的壓縮機、伺服驅動、風扇還有水泵。
0
回復
blizarde
LV.3
4
2011-08-19 17:06
這種方法適用于英飛凌今年推的RC-D Fast系列IGBT嗎？這個新系列據說功耗降低20%，一般應該不存在散熱的問題吧？（好像也不需用散熱器）
0
回復
snik
LV.2
5
2011-08-23 10:29
IGBT技術進步主要體現在兩個方面：通過采用和改進溝槽柵來優化垂直方向載流子濃度，以及利用“場終止”概念(也有稱為“軟穿通”或“輕穿通”)降低晶圓n襯底的厚度。RC-Drives IGBT具備了以上兩點，同時引入了一個逆向?qū)ㄐ投O管，所以該系列擁有非常低的飽和導通壓降和非常高的EMI效果，據說最高結溫可以達到175度。
0
回復
2011-08-23 11:02
@snik
IGBT技術進步主要體現在兩個方面：通過采用和改進溝槽柵來優化垂直方向載流子濃度，以及利用“場終止”概念(也有稱為“軟穿通”或“輕穿通”)降低晶圓n襯底的厚度。RC-DrivesIGBT具備了以上兩點，同時引入了一個逆向?qū)ㄐ投O管，所以該系列擁有非常低的飽和導通壓降和非常高的EMI效果，據說最高結溫可以達到175度。
飄過。。。。。。。。大家繼續。。。。。。。
0
回復
nuance
LV.2
7
2011-08-24 17:27
@qinzutaim
飄過。。。。。。。。大家繼續。。。。。。。
了解一下
0
回復
pouer
LV.3
8
2011-08-30 16:26
@snik
IGBT技術進步主要體現在兩個方面：通過采用和改進溝槽柵來優化垂直方向載流子濃度，以及利用“場終止”概念(也有稱為“軟穿通”或“輕穿通”)降低晶圓n襯底的厚度。RC-DrivesIGBT具備了以上兩點，同時引入了一個逆向?qū)ㄐ投O管，所以該系列擁有非常低的飽和導通壓降和非常高的EMI效果，據說最高結溫可以達到175度。

樓上說的沒錯，RC-Drives將IGBT和二極管集成到同一個晶圓，減小了晶圓面積，所以價格也極具競爭優勢。

0
回復
Wxgshou
LV.5
9
2011-08-30 18:16
@pouer
樓上說的沒錯，RC-Drives將IGBT和二極管集成到同一個晶圓，減小了晶圓面積，所以價格也極具競爭優勢。
學習學習
0
回復
jiakecong
LV.2
10
2011-09-08 10:11
似乎見過了，那位大牛能幫講解下水冷的原理，菜鳥，別見笑了。
