ST軟件以及氣隙的疑問



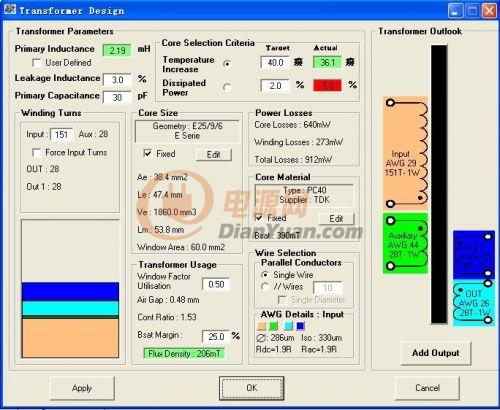

如圖的一個反激變壓器的設計，軟件給出的電感2.19MH，151T。氣隙是0.48MM?？墒俏矣?51T繞出來的電感值遠遠超過2.19MH啊。都有2.6MH了。氣隙我兩邊都?jí)|了5層0.05MM的絕緣膠帶。這樣墊的氣隙長度有2MM了吧。磁芯是EI22。

那如果軟件上顯示的氣隙0.48MM，是否意味著就是氣隙長度呢，那我只要在兩邊和中間墊0.12MM高就行了是嗎。還是說兩邊和中間都?jí)|0.48MM啊

全部回復(8)
正序查看
倒序查看
2011-08-12 23:01
你兩邊5層0.05mm的就相當于0.5mm的氣隙啊，主要是控制電感量 ，氣隙是參考。
0
回復
2011-08-12 23:19
磁芯材質不同，會導致氣隙的不同，離散性比較大。
0
回復
zq841102
LV.6
4
2011-08-13 08:17
@bumper_163
你兩邊5層0.05mm的就相當于0.5mm的氣隙啊，主要是控制電感量，氣隙是參考。

兩邊墊了，中間也會出現氣隙了嘛。那不就氣隙大于0.5MM了

0
回復
zq841102
LV.6
5
2011-08-13 08:19
@嚴重追尾
磁芯材質不同，會導致氣隙的不同，離散性比較大。
還有為什么，輸出不一樣的電壓，卻會有一樣的匝數呢，不明白
0
回復
2011-08-13 08:33
@zq841102
兩邊墊了，中間也會出現氣隙了嘛。那不就氣隙大于0.5MM了

你畫下磁通回路,就知道為什么氣息是０.５ｍｍ而不是別的了

0
回復
2011-08-13 08:34
@zq841102
還有為什么，輸出不一樣的電壓，卻會有一樣的匝數呢，不明白
還有別的因素變化,比如占空比
0
回復
zq841102
LV.6
8
2011-08-13 15:01
@bumper_163
你畫下磁通回路,就知道為什么氣息是０.５ｍｍ而不是別的了[圖片]

對的咯。謝謝哈

0
回復
JONAH2011
LV.3
9
2011-08-16 00:30
@bumper_163
還有別的因素變化,比如占空比

哪里有這個軟件下載??？我也想要
