同步整流MOS管發熱很大

最近做了一個100W電源，輸入AC100-AC240V,輸出18V5.5A,由于外殼為塑料殼且空間有限，輸出采用同步整流。用了銳駿的MOS管，RU80N15R,內阻才30mR，為何MOS管很燙。散熱片的尺寸為110mmX25mmXT3。搞了好久一直沒弄明白。換了RU190N15R,內阻才15mR,可是發熱還是很大，不知道是啥原因。
全部回復(7)
正序查看
倒序查看
2011-08-15 14:08

MOS管供電電壓多少？可能是管子沒有完全開啟

0
回復
grace.don
LV.5
3
2011-08-16 11:30
@weishimi33
MOS管供電電壓多少？可能是管子沒有完全開啟

供電的VGS是12V，應該不會沒有完全開啟，原本同步整流關斷的有點早，我把驅動的電阻RG改為開啟串一1N4148及2.2R的電阻，關閉為100R電阻到芯片。這樣下來時序是對上了，可是還是有些燙啊。不知道是不是還有開關損耗及反壓的損耗。

0
回復
2011-08-19 12:42
@grace.don
供電的VGS是12V，應該不會沒有完全開啟，原本同步整流關斷的有點早，我把驅動的電阻RG改為開啟串一1N4148及2.2R的電阻，關閉為100R電阻到芯片。這樣下來時序是對上了，可是還是有些燙啊。不知道是不是還有開關損耗及反壓的損耗。

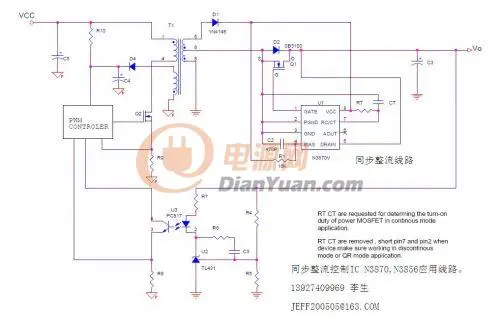

同步整流MOSFET發燙，首先要從控制MOSFET的信號去分析，主要看信號是否合理，還有是在DCM 還是在CCM發燙？同樣，一顆好的IC會決定你的同步整流的成功與否。同步整流IC不是每家的都能用，我在這里不是給您做廣告，是給你推薦一個好的成熟的方案，以免你走彎路。用臺灣尼克森的同步整流IC N3870 來做，保證你會滿意的。13927409969
0
回復
xzszrs
LV.11
5
2011-08-19 15:26

關鍵在于時序是否對，MOS驅動速度是否夠快。

0
回復
2011-09-07 17:52
@xzszrs
關鍵在于時序是否對，MOS驅動速度是否夠快。

RU80N15　　應該是150V 80A的吧。到240V能受得了不？鐘工回答

0
回復
xzszrs
LV.11
7
2011-09-07 20:34
@jansehuang
RU80N15　　應該是150V80A的吧。到240V能受得了不？鐘工回答

納秒級的尖峰可以，但會發熱。

0
回復
2011-10-08 09:23
不是很懂，也想學習一下，有時陶瓷貼片電容也會發熱。
