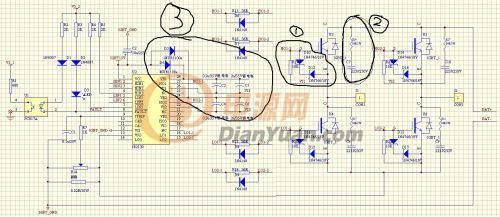

您好。 最近我在調試IR2130 驅動H橋時，遇到了三個不了解的地方，希望看到的能夠給予指點。此圖，是前段日子在電源網上拷貝某位前輩的，三點不太明白：
NO.1：IGBT 柵極發射極之間并聯的電阻、二極管有什么作用呢？其他電路（MOSFET）的柵極源極之間也經常并聯K級別的電阻以及二極管，不太明白起何作用？
NO.2：每個小橋臂都并聯了RC電路，這個又是為了保護什么呢？
NO.3：IR2130高壓側柵極驅動電路，采用的自舉電路，其中的反向二極管為何必須是快恢復二極管呢？其實際的工作原理也不太清楚。
小弟共有以上三點不明白的地方，希望路過看到的朋友、大師們，指點一二，謝謝O(∩_∩)O~
續集：調試出來一點，圖片看一下：
多謝回復，最近看到了一點相關的東西：
1：的確不是二極管，是穩壓管。電阻的作用是放電，MOSFET管GS端相當于一個電容，當施加電壓時，充電，導通；Vgs去除后，最好弄個放電回路，以防誤導通。
2：那個RC并聯道路是用來緩沖的，跟MOS管的內部構造有關系。
3：快恢復二極管的作用懂了。
呵呵，之前沒有接MOS，懸空著干測的，剛剛接上了負載，測試了一下，有波形產生了，自舉電路真是微妙，O(∩_∩)O~。
美中不足的是，波形有點不平衡（示波器一端夾著自舉電容的負極，另一端測試高端PWM），整體有個波動。
手機卡壞了，照片也沒法傳，H橋低端的波形很漂亮，高端的波形峰值有一個周期下滑的跡象。
請問是因?yàn)樽耘e電容的問題么？我用的是普通的電解電容，4.7uF的。
謝謝您的分析！O(∩_∩)O~~
這是現場拍的圖片，請您給分析一下：
現在我是用單片機產生雙極性SPWM波形，也就是說左上與左下波形互補；右上與右下波形互補，同時：左上與右下同步，左下與右上同步。
同時加上驅動，報錯，應該是我的死區時間加的太少了，于是我現在就單獨調試一個對角通道，一下是圖片：
低端驅動的波形: （示波器：地& LO2）
自舉波形（示波器：自舉電容地& HO1）
自舉波形放大圖片
負載波形：
負載波形放大
看圖片貌似地不穩定，飄飄的，呵呵
圖形太多了，看著也有點亂，目前就有兩點
NO.1：上下管子，輸出死區時間12us，波形實際所測，但是一旦信號加上，就保護了。
MOS管的緩沖電路我沒有加，是不是在過度的間隙，MOS管沒有反應過來，就同時導通了？
NO.2：自舉波形參考地有波動，是電容的選取有問題么？
我繼續再多調試兩遍，多換換變量，前輩您也給把把關。
1、12us的死去時間已經很大了。我不大懂你說的保護，你說是指哪里保護了？
2、你說的自舉參考地有波動是什么意思？ 你是怎么測的？ 如果是干擾尖峰的話，那就應該是你的布線問題。如果不是，那就說明你沒測對
您好 這里有一篇很棒的MOSFET驅動詳解 http://bbs.dianyuan.com/topic/582407
可以看一下哦

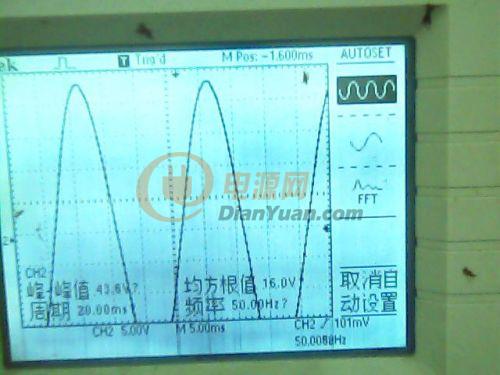

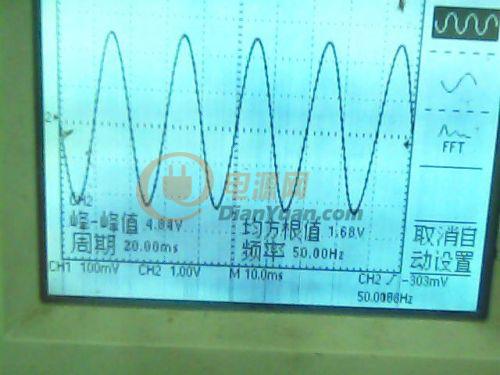

報告營長！在黨的英明指導下，在營長的熱心關懷下，今天終于用單片機逆變出工頻的正弦波，至此，小弟的SPWM，暫時可以畫上一個逗號，在此，跟營長大人分享一下，再次感謝您的諄諄教導！O(∩_∩)O~
圖片敬上：（示波器衰減了，DC24V逆變AC，現在還沒有升壓，老師曰：有危險，就不要玩了，等日后畢業了，再繼續，^_^）
是你自己能干，挺漂亮的正弦波，贊一個！
其實，我也只是個學生
