關于L4960buck電路的問題

  現在做一個L4960降壓的電路，根據官方PDF的方式接上電路之后接不了負載，空載的時候能夠穩壓到一定值，但是當負載一加上去之后這個負載兩端電壓就會突降到0.5左右！請各位高人幫忙解釋一下啦！

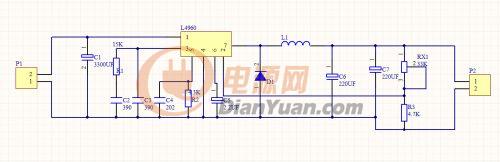

原理圖如下：

全部回復(10)
正序查看
倒序查看
2011-09-01 15:25
各位大俠幫幫忙?。∵@個問題弄得很糾結了！各位高人一定要不吝賜教??！
0
回復
2011-09-01 15:51
@anxin_1008
各位大俠幫幫忙??！這個問題弄得很糾結了！各位高人一定要不吝賜教??！

你的輸入電壓是多少?輸出電壓電流又是多少?電感量多大?

你的C1是3300uF?人家規格書才1000u和100u.

把C3去掉會不會好

0
回復
2011-09-01 16:37
@edie87@163.com
你的輸入電壓是多少?輸出電壓電流又是多少?電感量多大?你的C1是3300uF?人家規格書才1000u和100u.把C3去掉會不會好

C1已經去掉，電感值，輸入電壓是24V！這會兒把負載加大了一點之后，負載電壓已經上來到大約8V的樣子！但是電流值很小，只有100多mA!請問怎么樣才能把這個電流值加上來到1A的樣子呢？

0
回復
2011-09-01 16:54
@anxin_1008
C1已經去掉，電感值，輸入電壓是24V！這會兒把負載加大了一點之后，負載電壓已經上來到大約8V的樣子！但是電流值很小，只有100多mA!請問怎么樣才能把這個電流值加上來到1A的樣子呢？

C1去掉了還是C3去掉了?

電感值是多少?人家規格書上是150uH,你的呢?

你設計是輸入24V,輸出多少伏?輸出電流多少?就是你打算做成一個多少伏,多少安輸出的電源.

現在實際輸出只有8V,100多mA?



0
回復
2011-09-01 17:06
@edie87@163.com
C1去掉了還是C3去掉了?電感值是多少?人家規格書上是150uH,你的呢?你設計是輸入24V,輸出多少伏?輸出電流多少?就是你打算做成一個多少伏,多少安輸出的電源.現在實際輸出只有8V,100多mA?
是的！我計劃是要輸出8V  1A！電感的話是沒有問題的！實際輸出的話空載和帶負載的時候都能夠在8V左右，但是電流一直上去不了！這會兒已經能夠到0.5A的樣子！然后就自己斷啦，回到0A！也不知道怎么調節這個電流！
0
回復
2011-09-01 17:20
@anxin_1008
是的！我計劃是要輸出8V 1A！電感的話是沒有問題的！實際輸出的話空載和帶負載的時候都能夠在8V左右，但是電流一直上去不了！這會兒已經能夠到0.5A的樣子！然后就自己斷啦，回到0A！也不知道怎么調節這個電流！

一是改變一下你工作頻率,不知道你現在的工作頻率是多少,人家規格書中是150KHz

二是改變一下你的電感量,

0
回復
2011-09-01 17:32
@edie87@163.com
一是改變一下你工作頻率,不知道你現在的工作頻率是多少,人家規格書中是150KHz二是改變一下你的電感量,
哦！好的！我現在馬上就去試著調一下！謝謝老師指導！
0
回復
FuBar
LV.4
9
2011-09-09 11:02
在可調電阻上并一個電容試一下。
0
回復
cxdz001
LV.4
10
2011-09-16 18:26
@FuBar
在可調電阻上并一個電容試一下。
      電感量上了50UH就可正常工作.你的問題有兩個.1.肖特基二極管.2.IC損壞.這種電路我一年要生產幾萬只.這個系例IC很好用.電感短路會損壞IC.
0
回復
lxgmvp
LV.7
11
2011-09-27 17:24
@cxdz001
     電感量上了50UH就可正常工作.你的問題有兩個.1.肖特基二極管.2.IC損壞.這種電路我一年要生產幾萬只.這個系例IC很好用.電感短路會損壞IC.

同意樓上，D1損壞會出現上面的問題。
