TL494逆變器輸出怪事

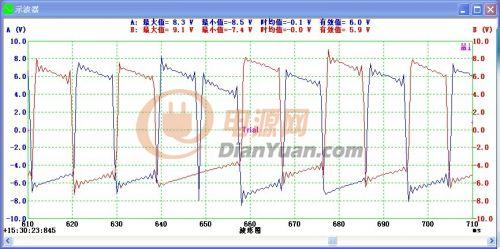

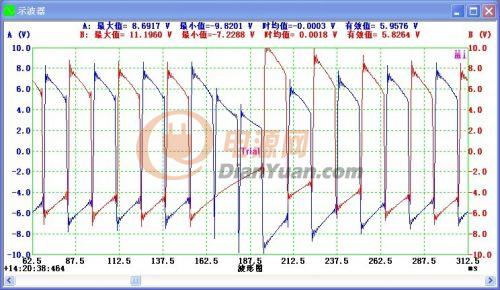

TL494后級有奇怪的現象、輸出波狀如圖、8腳11腳有時候不是輪流交替輸出工作、帶載、空載都有這個波形出現、高人指點一下

全部回復(25)
正序查看
倒序查看
2011-09-09 19:53
大師呢？？？幫幫忙啊、怎么中間波形一邊會停頓吖、不是輪流交替工作啊、什么引起去啊
0
回復
zb86923
LV.7
3
2011-09-10 16:28
@盤旋之鷹1
大師呢？？？幫幫忙啊、怎么中間波形一邊會停頓吖、不是輪流交替工作啊、什么引起去啊

直流風扇又是在同一線路·····那么除了本身電磁干擾··還有它工作的時候因?yàn)槭怯杏|點，那么接觸那一下（想說用力那一下）肯定。。。無論是風扇本身工作的時候產生的電磁干擾也好、相對于用同一電源的494或者M(jìn)OS或者后級都好，那一下風扇是要從不用電到用很多電滴，就像你把音箱打開，然后拿根導線接到你市電的任意一個開關上，一直按開關·開--關--開---關，，你聽得到雜音的··肯定很大干擾··你加幾個大的濾波電容試試··或者加大電源電流·我也是菜鳥·不是很懂··不過是我的話就會試一下··

0
回復
2011-09-10 23:19
@zb86923
直流風扇又是在同一線路·····那么除了本身電磁干擾··還有它工作的時候因?yàn)槭怯杏|點，那么接觸那一下（想說用力那一下[圖片]）肯定。。。無論是風扇本身工作的時候產生的電磁干擾也好、相對于用同一電源的494或者M(jìn)OS或者后級都好，那一下風扇是要從不用電到用很多電滴，就像你把音箱打開，然后拿根導線接到你市電的任意一個開關上，一直按開關·開--關--開---關，，你聽得到雜音的··肯定很大干擾··你加幾個大的濾波電容試試··或者加大電源電流·我也是菜鳥·不是很懂··不過是我的話就會試一下··

 不帶負載一樣有那個波出現

0
回復
zb86923
LV.7
5
2011-09-11 02:37
@盤旋之鷹1
[圖片] 不帶負載一樣有那個波出現

風扇 不是說負載

0
回復
2011-09-11 09:59
@zb86923
風扇不是說負載

你說是逆變器散熱風扇啊、本機沒有散熱風扇、負載就是AC220V的風扇、空載波形也有這個現象、

0
回復
2011-09-11 17:44
@zb86923
直流風扇又是在同一線路·····那么除了本身電磁干擾··還有它工作的時候因?yàn)槭怯杏|點，那么接觸那一下（想說用力那一下[圖片]）肯定。。。無論是風扇本身工作的時候產生的電磁干擾也好、相對于用同一電源的494或者M(jìn)OS或者后級都好，那一下風扇是要從不用電到用很多電滴，就像你把音箱打開，然后拿根導線接到你市電的任意一個開關上，一直按開關·開--關--開---關，，你聽得到雜音的··肯定很大干擾··你加幾個大的濾波電容試試··或者加大電源電流·我也是菜鳥·不是很懂··不過是我的話就會試一下··
我這個逆變器是500W的沒有散熱風扇的、一般用在300W以下不用散熱、根本不怎樣發熱、用不了散熱風扇，所以沒有風扇干擾
0
回復
2011-09-13 11:54
@盤旋之鷹1
我這個逆變器是500W的沒有散熱風扇的、一般用在300W以下不用散熱、根本不怎樣發熱、用不了散熱風扇，所以沒有風扇干擾

0
回復
2011-09-14 18:44
@盤旋之鷹1
[圖片]
大家沒有碰上過這樣的問題嗎
0
回復
chuangmao
LV.7
10
2011-09-14 19:23
@盤旋之鷹1
大家沒有碰上過這樣的問題嗎
修改一下IC的2.3腳和15.3腳的連接電容，同時IC的14腳接一個100UF 電容濾波，可能可以解決你的問題。
0
回復
2011-09-14 21:10
@chuangmao
修改一下IC的2.3腳和15.3腳的連接電容，同時IC的14腳接一個100UF電容濾波，可能可以解決你的問題。
 謝謝、明天去試試、是這個電路來的、沒有你說的那些啊
0
回復
zb86923
LV.7
12
2011-09-14 22:02
@盤旋之鷹1
[圖片] 謝謝、明天去試試、是這個電路來的、沒有你說的那些啊

3525的···這個對不對？

0
回復
2011-09-14 22:24
@zb86923
3525的···這個對不對？[圖片]
 那個點的波形啊
0
回復
zb86923
LV.7
14
2011-09-14 22:33
@盤旋之鷹1
 那個點的波形啊
A端接場館輸出···B端接正電····我試過B接負沒反應···B不接是亂的···虛擬示波器上是調的只顯示A端
0
回復
2011-09-14 22:37
@zb86923
A端接場館輸出···B端接正電····我試過B接負沒反應···B不接是亂的···虛擬示波器上是調的只顯示A端
怎么是單蹤、你那個探頭沒有做好、公共的是L或者R聲道輸入、不是地吧、還是沒有設置好、發個全窗口圖看看
0
回復
zb86923
LV.7
16
2011-09-14 22:45
@盤旋之鷹1
怎么是單蹤、你那個探頭沒有做好、公共的是L或者R聲道輸入、不是地吧、還是沒有設置好、發個全窗口圖看看



就是這個啊··那請問··是用哪只接哪里測？我也不知道L，R怎么搞了···我就胡搞瞎搞看怎么接有反應··

0
回復
2011-09-14 23:09
@zb86923
[圖片] 就是這個啊··那請問··是用哪只接哪里測？我也不知道L，R怎么搞了···我就胡搞瞎搞看怎么接有反應··
靠近線那里的地、看你這個圖、應該是正確了\兩邊輸入信號在98%左右
0
回復
2011-09-14 23:15
@zb86923
A端接場館輸出···B端接正電····我試過B接負沒反應···B不接是亂的···虛擬示波器上是調的只顯示A端
測量雙蹤上下設置這樣
0
回復
zb86923
LV.7
19
2011-09-14 23:16
@盤旋之鷹1
測量雙蹤上下設置這樣[圖片] [圖片]

好的謝謝

0
回復
2011-09-14 23:18
@zb86923
好的謝謝
發你那里去吧、我這個的標題上的問題沒有解決
0
回復
zb86923
LV.7
21
2011-09-14 23:32
@盤旋之鷹1
發你那里去吧、我這個的標題上的問題沒有解決
OKOK,,,多社多社···
0
回復
2011-09-15 07:15
@zb86923
OKOK,,,多社多社···

樓主用的什么示波器呀，怎么會事這樣的波形呢，

0
回復
hzw901
LV.4
23
2011-09-15 08:18



自己做的方波



山特UPS波形，

0
回復
2011-09-15 09:02
@hzw901
[圖片] 自己做的方波[圖片] 山特UPS波形，
如果你的示波器沒有什么問題，先上電路圖看看，還有PCB板布線。
0
回復
2011-09-15 19:28
@chuangmao
修改一下IC的2.3腳和15.3腳的連接電容，同時IC的14腳接一個100UF電容濾波，可能可以解決你的問題。
還是沒有搞好、唉？？？？？？？？？？
0
回復
2011-09-16 22:03
@盤旋之鷹1
還是沒有搞好、唉？？？？？？？？？？
煩惱啊、真的沒有辦法解決啊
