大家來分析下原理！??！

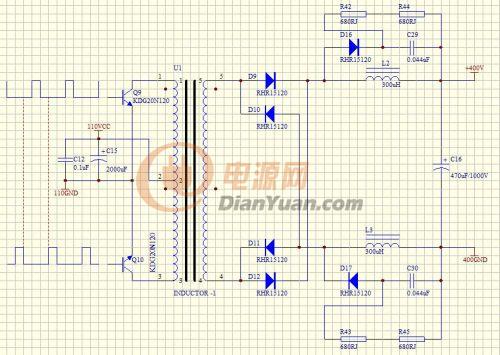

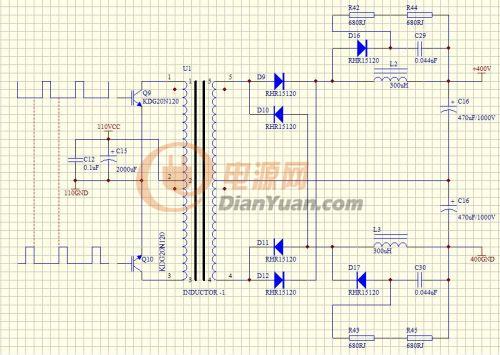

如圖：這個圖是一個1KW的逆變電源（輸入DC77-138V,輸出AC220V ）推挽升壓的原理圖，小弟剛?cè)腴T，請大家來分析下原理，謝謝?。?！

1：次級變壓器有中間抽頭



2：次級電壓器有中間抽頭



主要分析下電感，電容，二極管，電阻在這個電路中的作用

全部回復(7)
正序查看
倒序查看
2011-10-14 10:36

有中間抽頭產生+200V和-200V吧

沒有中間抽頭只產生+400V吧

0
回復
2011-10-14 10:42

主要分析下電感，電容，二極管，電阻在這個電路中的作用

0
回復
2011-10-14 10:57
@zlming1025
主要分析下電感，電容，二極管，電阻在這個電路中的作用
我先說下電感的作用，首先防止通電瞬間后級出現浪涌電流（由后級電容導致），同時可以使得輸出電流比較平穩；其次起到濾除高頻信號的作用；
0
回復
2011-10-14 11:02
@zlming1025
主要分析下電感，電容，二極管，電阻在這個電路中的作用
沒什么好分析的,書上都有
0
回復
2011-10-14 11:52
@edie87@163.com
沒什么好分析的,書上都有

呵呵，書上有也說下嘛！就當復習嘍，那么請分析下R，C,D的作用哦

0
回復
2011-10-15 08:33
@mengshi4376
呵呵，書上有也說下嘛！就當復習嘍，那么請分析下R，C,D的作用哦

是的，就是要分析下RCD電路在這個回路中的作用

0
回復
wuqingge
LV.8
8
2011-10-16 17:15
@edie87@163.com
沒什么好分析的,書上都有

那本書上有，介紹一下
