SG3525的300W半橋,MOS、鐵芯都不大熱,但是線包巨燙。請各路高人指點。

PQ50/50,50KHz,54V/6A輸出。

才是計算的時候忘了半橋電壓減半。

結果第一次Np=55匝,0.45*3,Ns=10匝,0.45*5全波。Lp居然有6.6mH……

然后調到頭才40v。

線包溫度105度(環境溫度27)。

然后換成Np=32,0.45*3,Ns=8,0.45*5全波,溫度依舊。

然后才記起電壓減半,

最后,

Np=0.33*10繞21匝,10根線扭在一起,打算減輕臨近效應,改善交流電阻。

第一層14匝,然后繞Ns=0.2mm銅皮*13mm,對稱兩組做全波整流。然后7匝原邊。

現在輸出54V/6A,環境溫度30度,MOS管40度,鐵芯41度,但是線包溫度很快升到快100度…………

然后我把頻率降到40k,一來以后要換成G4PC50UD型IGBT,二來打算升鐵損降銅損,現在鐵芯52度,線包還有80度……

這個銅損怎么就是降不下來呢……

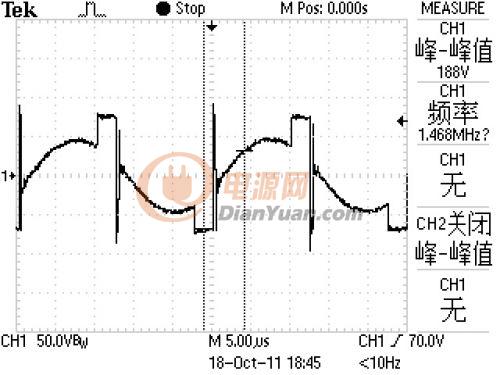

在變壓器上繞了一匝接示波器……這個鬼樣子……



全部回復(6)
正序查看
倒序查看
geminisky
LV.5
2
2011-10-19 15:45

坐等高手解答。

0
回復
2011-10-19 15:53
既然鐵芯不熱,MOS不熱,線包熱,這不是就很明顯了嗎?線徑不夠呀...
0
回復
2011-10-19 17:01
PQ50/50做300W,浪費。。。。。。
0
回復
fengxin32
LV.4
5
2011-10-19 22:51
@貼片機
既然鐵芯不熱,MOS不熱,線包熱,這不是就很明顯了嗎?線徑不夠呀...
Np=0.33*10繞21匝,副邊是0.2的銅皮……
0
回復
fengxin32
LV.4
6
2011-10-19 22:53
@chengbinr86
PQ50/50做300W,浪費。。。。。。
54v/10A的,試驗的時候只輸出6A而已,而且機器將在環境溫度60度以上的封閉地方靠自然散熱工作~~整年的……
0
回復
fengxin32
LV.4
7
2022-02-27 00:12

當年的我技術多么稚嫩啊……這個是儲能電感太小……
