急求高手解決功放待機電源問題

LV.2

2006-03-03 13:01

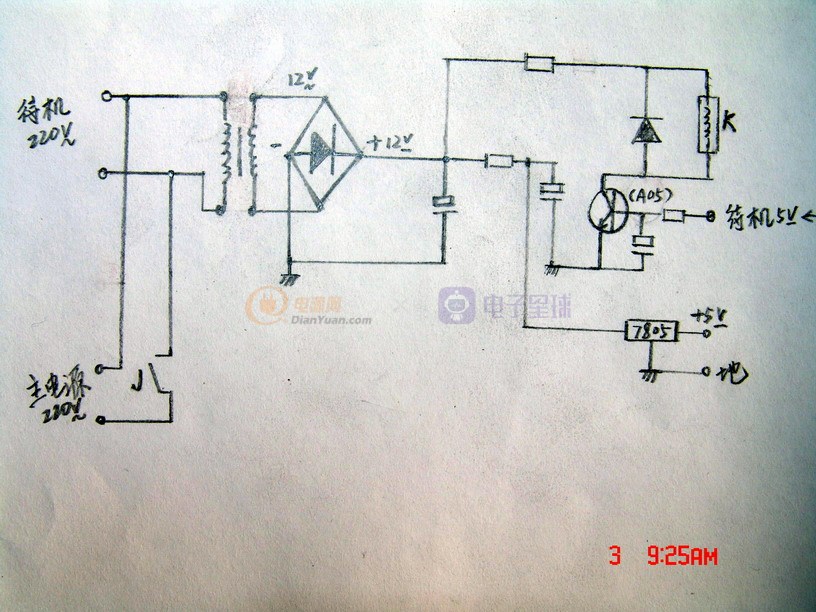

頂,哪個高手設計過類似的待機電路啊?進來看看這個電路怎么樣能不使變壓器吱吱的響啊@!

回復

LV.6

2006-03-03 14:09

@湖欣喜

頂,哪個高手設計過類似的待機電路啊?進來看看這個電路怎么樣能不使變壓器吱吱的響啊@!

你的A05基極上小電解容量多大?

回復

LV.2

2006-03-03 17:11

@警世通言

你的A05基極上小電解容量多大?

A05的基極電解容量是50v1uf,發射極的電解容量是50v47uf.用電表測過基級的電壓,因?yàn)榇龣C(jī)5v通過一電阻降壓后,基極電壓只有0.75v左右了.幾乎所有的零件都換過了,包括12v的變壓器,都無法解決這個問題.所以很急!謝謝~!@

回復

LV.6

2006-03-04 09:19

@湖欣喜

你那個繼電器與12V電源串連一個電阻是什么用意?

回復

LV.2

2006-03-04 23:46

@警世通言

你那個繼電器與12V電源串連一個電阻是什么用意?

是分壓的作用吧,曾經用加大電阻的辦法,但加大后電流就小了,不足以讓12v的繼電器工作了.謝謝~!

回復

olmand

LV.6

2006-03-05 08:54

變壓器有問題啦!

回復

LV.2

2006-03-05 09:11

@olmand

變壓器有問題啦!

12v變壓器換過了,換的變壓器功率比原來的大一點,還是不行啊,謝謝!

回復

u-571

LV.7

2006-03-05 09:22

看看橋堆后面的濾波電容是不是壞了?直接把5V輸入到A05還響嗎?

回復

LV.6

2006-03-05 17:43

@湖欣喜

是分壓的作用吧,曾經用加大電阻的辦法,但加大后電流就小了,不足以讓12v的繼電器工作了.謝謝~!

為什么分壓?這個電阻限制了繼電器吸合!

回復

LV.2

2006-03-05 22:57

@u-571

看看橋堆后面的濾波電容是不是壞了?直接把5V輸入到A05還響嗎?

電容也換過了.直接把5v輸入到A05,變壓器還是響啊,所以不知道如何解決了,郁悶中,我想是不是它原先的電路設計就有問題?因而尋求高手解決,最好能改進一下電路,或另外設計一個簡單的電路替代,或者有相似的電路也上傳一份給我也行,郵箱地址:huyuxu163@163.com,謝謝!

回復

LV.2

2006-03-05 23:04

@警世通言

為什么分壓?這個電阻限制了繼電器吸合!

我想是因?yàn)樵瓉?lái)12v變壓器經整流后有14v左右的電壓,它是用來降壓的吧!謝謝!

回復

LV.6

2006-03-06 14:04

@湖欣喜

你把那個電阻短接,或減少到歐姆級試試!

回復

LV.2

2006-03-06 22:36

@警世通言

你把那個電阻短接,或減少到歐姆級試試!

今晚試著短接了串接在12v繼電器的電阻,還是有吱吱的響聲,不行,它原來就是200歐的電阻,看來電路有問題.還是請高手看看如何改進,或者有相似的電路替換也行啊!

回復

LV.2

2006-03-08 10:53

@湖欣喜

我繼續研究了一下,發現還是12v的繼電器對電源的影響很大,一工作變壓器就響,分析是它工作后和A05對地的電流很大,幾乎是相當于短接個負載了,因而影響了變壓器的工作.現考慮先斷開串接繼電器的電阻,然后用一微型的12v的開關電源正級連接在繼電器上,負級接地,不知道這樣行不行?微型的12v開關電源,1A的行了嗎?有那位高手指教一下?謝謝!

回復

LV.3

2006-03-08 11:44

繼電器的驅動三極管電流不夠吧!

回復

LV.3

2006-03-08 11:47

可以在三極管的基極加一個5551,集電極連你的B極,E接地,B接到你的電阻電容處!

回復

LV.3

2006-03-08 11:50

@nightowl

可以在三極管的基極加一個5551,集電極連你的B極,E接地,B接到你的電阻電容處!

剛才寫錯了應該是這樣:C+C極,E+B極,B接你的控制輸出!

回復

tage

LV.3

2006-03-08 13:52

1,你肯定是變壓器響?
2,我看是繼電器響吧,

回復

LV.2

2006-03-08 15:11

@tage

1,你肯定是變壓器響?2,我看是繼電器響吧,

我肯定是變壓器響,因?yàn)槲已芯窟^(guò)把12v繼電器取消,直接短接220v輸入后,變壓器還是有響聲.我覺得繼電器和A05設計得不合理,整個一短接的負載,所以會影響變壓器的工作.我只是覺得變壓器為什么會產生有吱吱的響聲呢?至今還是不很明白,謝謝!

回復

LV.2

2006-03-08 15:44

@nightowl

剛才寫錯了應該是這樣:C+C極,E+B極,B接你的控制輸出!

說得不是很清楚,你畫個圖看看.我覺得A05的控制電流應該夠了吧,不夠的話,12v的繼電器也會不工作的吧.12v的繼電器吸合電流不是很大的吧?不然原來設計為什么不用大電流的三極管呢?我覺得是A05和繼電器串接對地電阻太小,工作后電流大,影響到變壓器的工作,謝謝!

回復

LV.6

2006-03-08 17:24

@湖欣喜

你把三極管E,C用導線短接一下,看還發響聲不?變壓器浸漆沒有?

回復

qs7785yj

LV.9

2006-03-08 19:18

@湖欣喜

和繼電器并聯的那個二極管你有沒有查過?你覺得這個噪聲會是甚么引起的?是電磁噪聲還是電網干擾?繼電器吸合后有沒有類似的噪音?

回復

u-571

LV.7

2006-03-08 19:59

@湖欣喜

要不,你拍張照片傳上來大家看看吧.

回復

LV.2

2006-03-09 09:02

@u-571

要不,你拍張照片傳上來大家看看吧.

三極管的c,e極我短接過了,還是有吱吱的響聲.變壓器換過了,和繼電器并聯的二極管也查過了,都是無法解決這個問題.我還把串接在繼電器上的電阻取消,用了一個7812穩壓,結果還是一樣.那個變壓器的響聲就像日光燈的整流器的響聲一樣,翁翁的叫,十分的討厭.謝謝各位!

回復

LV.6

2006-03-09 09:56

@湖欣喜

我建議你用另外一套另件再裝一付,看它還有沒有響聲!
